Экран — HITACHI KH125-3(D)

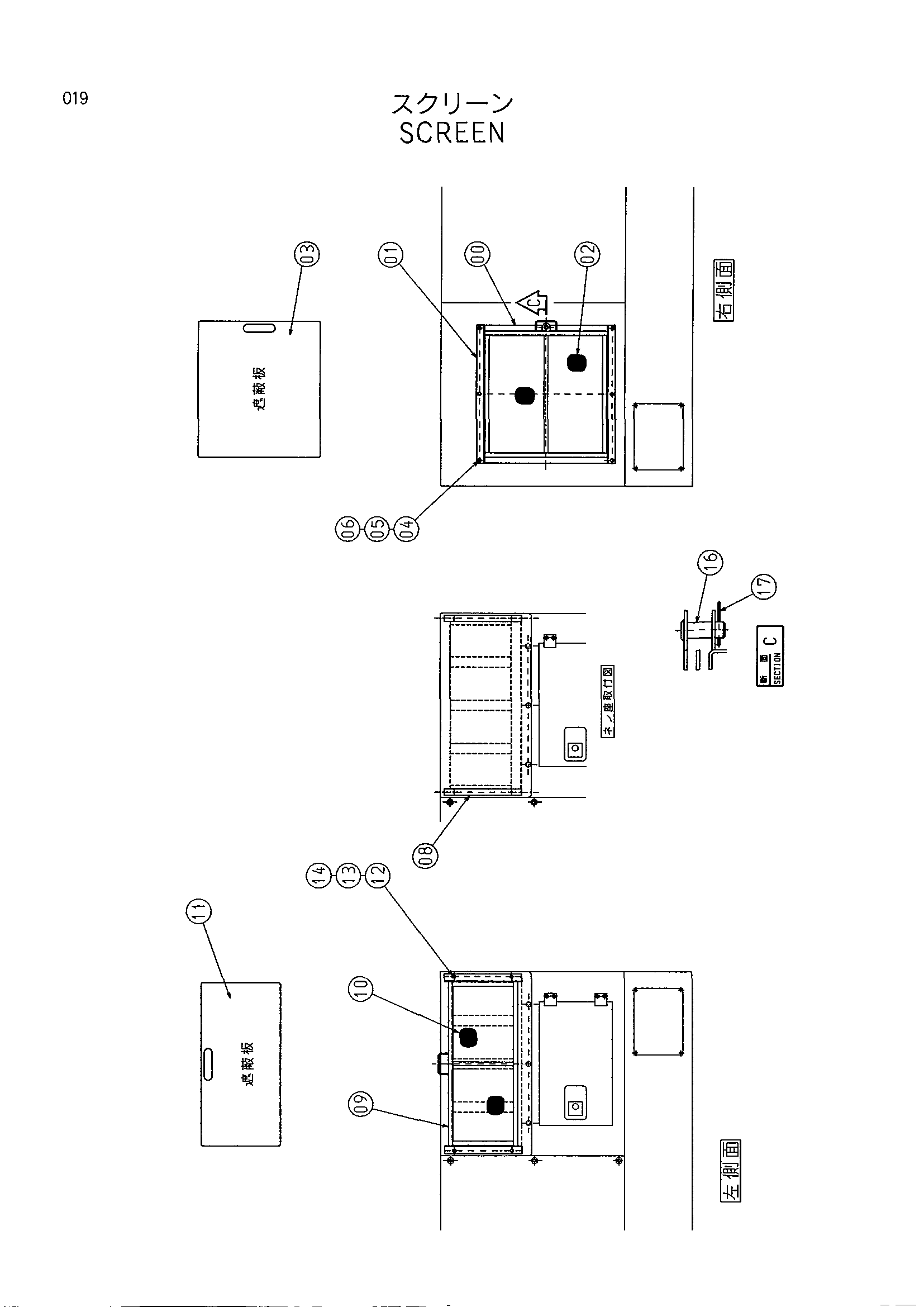

Заводская схема «Экран» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025821 | Воздуховод | 1 |
| 01 | 8066311 | Крышка | 1 |
| 02 | 8066327 | Экран | 1 |
| 03 | 3076067 | Крышка | 1 |
| 04 | J901025 | Болт | 6 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | A590110 | Плоская шайба | 6 |
| 08 | 4232524 | Седло винта | 2 |
| 09 | 8066312 | Крышка | 1 |
| 10 | 8066328 | Экран | 1 |
| 11 | 3076110 | Крышка | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | A590110 | Плоская шайба | 4 |
| 16 | A741640 | Палец | 1 |
| 17 | 4022701 | Стопорный палец | 1 |
| 19 | 7026269 | Воздуховод | 1 |
| 20 | 8041163 | Экран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
