Поворот рычаг детали — HITACHI KH125-3(D)

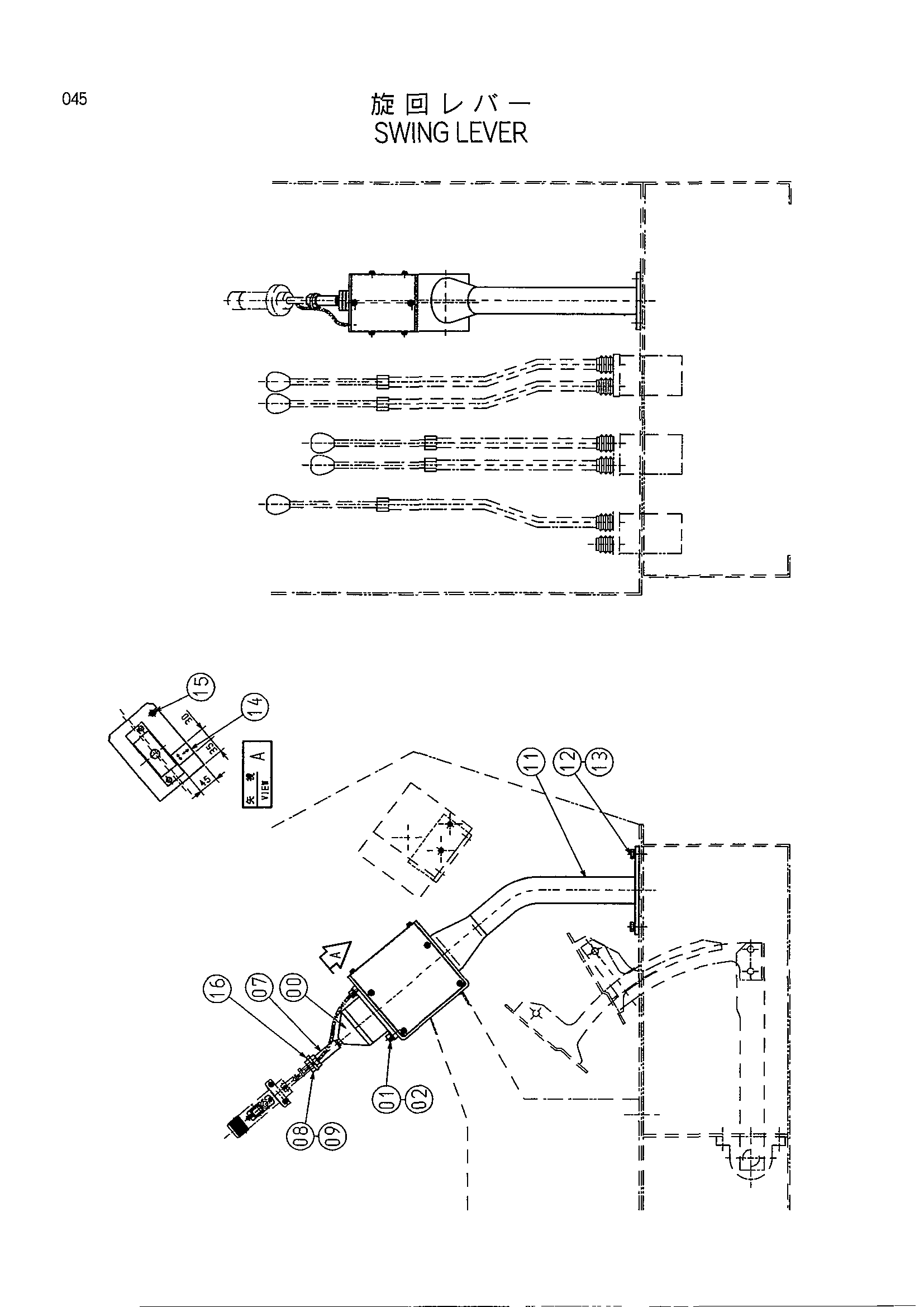

Заводская схема «Поворот рычаг детали» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310204 | Пилотный клапан | 1 |
| 01 | M341020 | Болт с внутренним шестигранником | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 07 | 9730259 | Рычаг | 1 |
| 08 | 4157731 | Ограничитель | 1 |
| 09 | 4157732 | Рукоятка блокировка | 1 |
| 11 | 9151753 | Стойка | 1 |
| 12 | J901025 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | 4275282 | Информационная табличка | 1 |
| 15 | 4130494 | Резиновая втулка | 1 |
| 16 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
