Стрела оверловер сигнализация устройство — HITACHI KH125-3(D)

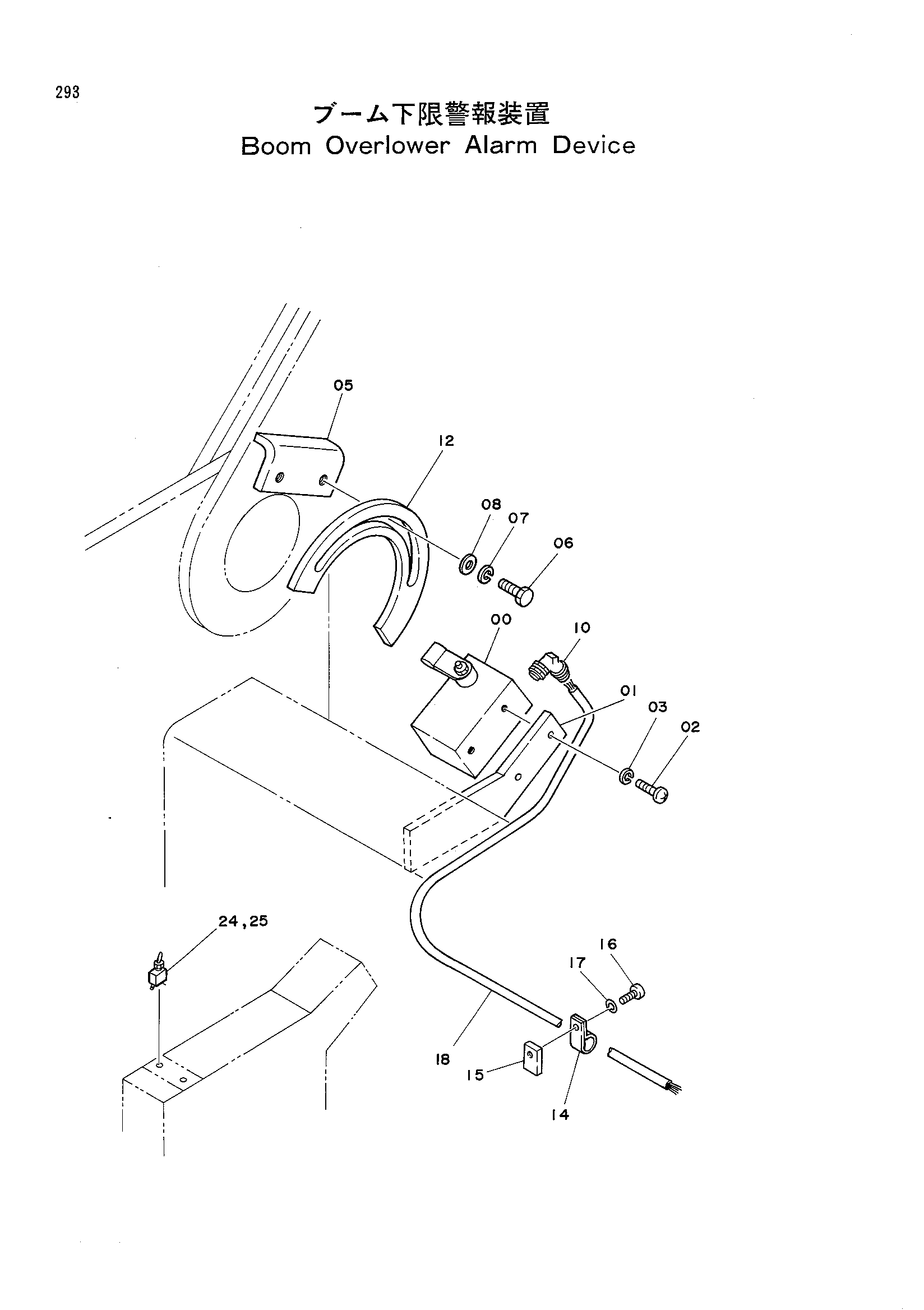

Заводская схема «Стрела оверловер сигнализация устройство» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 951614 | Микро выключатель | 1 |
| 01 | 4161008 | Кронштейн | 1 |
| 02 | M430516 | Винт | 2 |
| 03 | A590905 | Пружинная шайба | 2 |
| 05 | 4161009 | Кронштейн | 1 |
| 06 | J901025 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 10 | 4012936 | Уплотнение разъём | 1 |
| 12 | 4161010 | Кулачок | 1 |
| 14 | 499317 | Зажим | 3 |
| 15 | 499932 | Шайба винт | 3 |
| 16 | M430610 | Винт | 3 |
| 17 | A590906 | Пружинная шайба | 3 |
| 18 | 4168945 | Жгут проводов | 1 |
| 24 | 4168688 | Выключатель | 1 |
| 25 | 4042098 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
