Момент ограничитель — HITACHI KH125-3(D)

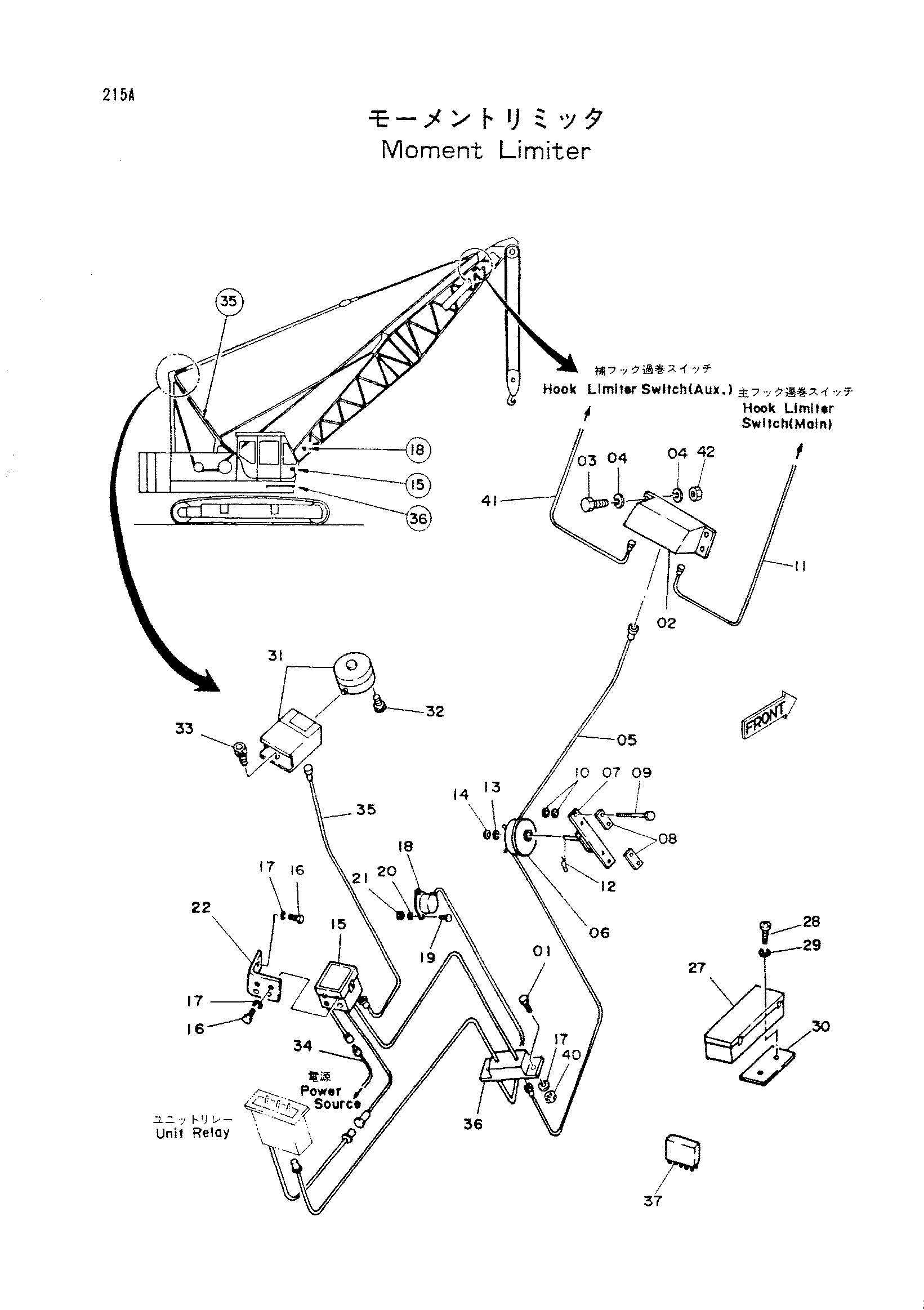

Заводская схема «Момент ограничитель» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J901025	Болт	2
02	4156288	Короб клемма	1
03	J900816	Болт	4
04	A590908	Пружинная шайба	4
05	4119098	Жгут проводов	1
06	7002986	Реел трос	1
07	9728148	Кронштейн	1
08	4016905	Стопорная пластина	2
09	J901204	Болт	4
10	J950012	Гайка	8
11	4146345	Жгут проводов	1
11	4338519	Жгут проводов	1
12	487041	Стопорный палец	1
13	A590120	Шайба	1
14	959500	Стопорное кольцо	1
15	9054530 замена: 9121900	Момент ограничитель	1
15	9054530	Момент ограничитель	1
15	9054530	Момент ограничитель	1
15	9121900	Момент ограничитель	1
15	9121900	Момент ограничитель	1
15	9121900	Момент ограничитель	1
16	J901020	Болт	6
17	A590910	Пружинная шайба	8
18	4112266	Угол трансдукер	1
19	M200828 замена: J900832	Болт	3
19	J900832	Болт	3
20	A590908	Пружинная шайба	3
21	M500807	Гайка	3
22	4180943	Кронштейн	1
27	4120662	Короб	1
28	M430616	Винт	2
29	A590906	Пружинная шайба	2
30	4092370	Резиновая прокладка	1
31	4188816	Нагрузка скале	1
32	M340840	Болт с внутренним шестигранником	4
33	M340610	Болт с внутренним шестигранником	4
34	4156605	Жгут проводов	1
35	4119071	Жгут проводов	1
36	4156286	Короб клемма	1
37	9084699	Кассетте	1
40	J950010	Гайка	2
41	4146347	Жгут проводов	1
41	4253966	Жгут проводов	1
42	M500807	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
