Гидромотор (ход) — HITACHI KH125-3(D)

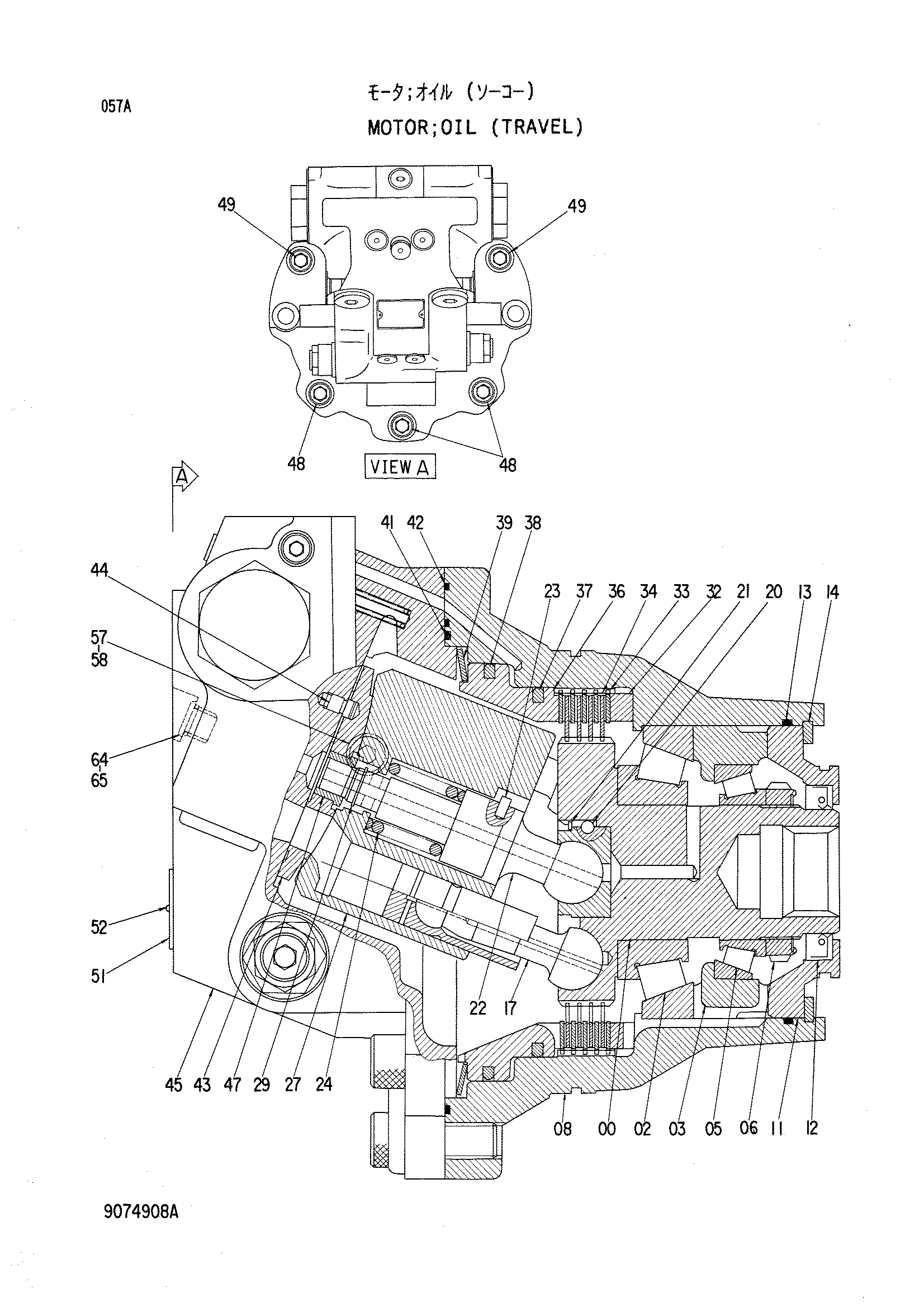

Заводская схема «Гидромотор (ход)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9074908	Гидромотор	1
00	2021605	Дисковый дривинг	1
02	4198783	Подшипник ROL	1
03	3037402	Проставка	1
05	4198998	Роликовый подшипник	1
06	4178173	Гайка подшипник.	1
08	1010294	Корпус гидромотор	1
11	4173923	Крышка уплотнение	1
12	4176958	Масляное уплотнение	1
13	4178393	Уплотнительное кольцо	1
14	959503	Стопорное кольцо	1
17	8036381 замена: 8050658	Поршень	7
17	8050658	Поршень	7
20	4184779	Шарик	1
21	4184778	Стопорное кольцо	1
22	8035127	Вал центральный	1
23	4198956	Палец	1
24	4179181	Пружина сжатия	1
27	2021642	Ротор	1
29	4188857	Стопорное кольцо	1
32	4189657	Проставка	1
33	3032432	Пластина	5
34	3037401	Пластина фрикционный	4
36	3035563	Поршень	1
37	4181548 замена: 4232766	Д-ринг	1
37	4232766	Д-ринг	1
38	4181547 замена: 4232767	Д-ринг	1
38	4232767	Д-ринг	1
39	3032487	Тарельчатая пружина	1
41	4184698	Уплотнительное кольцо	1
42	4506415	Уплотнительное кольцо	1
43	3041792	Пластина клапан	1
44	4177927	Установочный штифт	2
45	9064220	Тормозной клапан	1
47	4177926	Втулка	1
48	M341640	Болт с внутренним шестигранником	3
49	M341640	Болт с внутренним шестигранником	2
49	M341645	Болт с внутренним шестигранником	2
51	3039161	Информационная табличка	1
52	M492564	Приводной винт	2
57	4217653	Пробка	1
58	4509180	Уплотнительное кольцо	1
64	957366	Уплотнительное кольцо	1
65	4208977	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
