Пилотный трубопроводы (5) — HITACHI KH125-3(D)

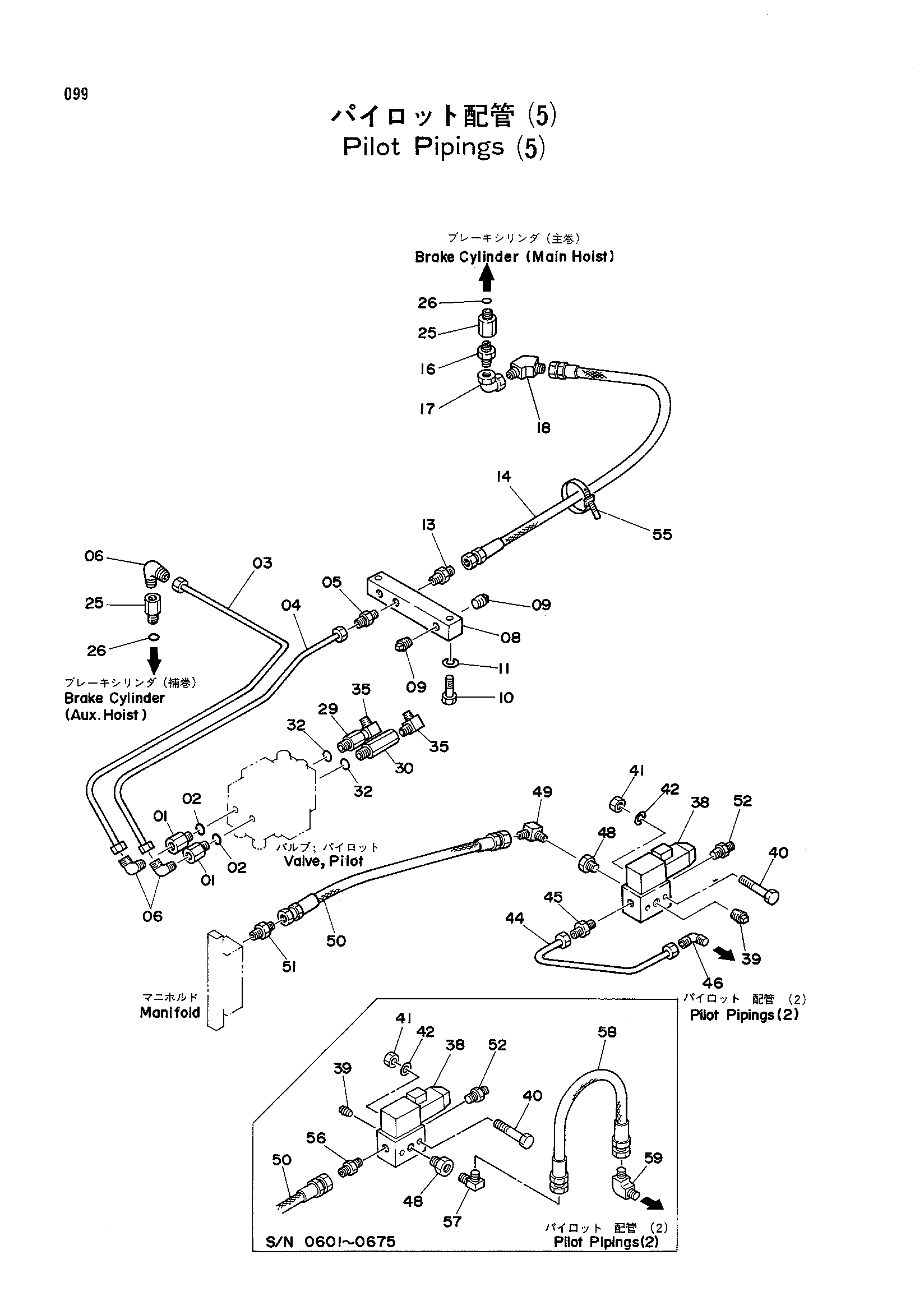

Заводская схема «Пилотный трубопроводы (5)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4172389 | Адаптер | 2 |
| 02 | 4509180 | Уплотнительное кольцо | 2 |
| 03 | 3029992 | Трубка | 1 |
| 04 | 3029125 | Трубка | 1 |
| 05 | 4130171 | Штуцер трубки | 1 |
| 06 | 4130177 | Штуцер трубки | 3 |
| 08 | 4156945 | Коллектор | 1 |
| 09 | 94-2023 | Пробка | 2 |
| 10 | J901050 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 94-1302 | Адаптер | 1 |
| 14 | 4067472 | Шланг | 1 |
| 16 | 94-1702 | Адаптер | 1 |
| 17 | 94-0616 | Угловой штуцер | 1 |
| 18 | 94-1502 | Угловой штуцер | 1 |
| 25 | 4000585 | Адаптер | 2 |
| 26 | 499107 | Прокладка | 2 |
| 29 | 4165964 | Адаптер | 1 |
| 30 | 4165965 | Адаптер | 1 |
| 32 | 4509180 | Уплотнительное кольцо | 2 |
| 35 | 94-1403 | Угловой штуцер | 1 |
| 38 | 4155364 | Клапан SOL. | 1 |
| 38 | 4155363 | Электромагнитный клапан | 1 |
| 39 | 94-2023 | Пробка | 1 |
| 40 | J900870 | Болт | 2 |
| 41 | M500807 | Гайка | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 44 | 4156960 | Трубка | 1 |
| 45 | 4130170 | Штуцер трубки | 1 |
| 46 | 4130176 | Штуцер трубки | 1 |
| 48 | 4156947 | Адаптер | 1 |
| 49 | 94-1402 | Угловой штуцер | 1 |
| 50 | 4123224 | Нейлоновый шланг | 1 |
| 51 | 94-1302 | Адаптер | 1 |
| 52 | 4144089 | Адаптер | 1 |
| 55 | 4055311 | Зажим | 3 |
| 56 | 4144089 | Адаптер | 1 |
| 57 | 4119002 | Угловой штуцер | 1 |
| 58 | 4061873 | Нейлоновый шланг | 1 |
| 59 | 94-1501 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
