Крышка двигателя — HITACHI KH125-3(D)

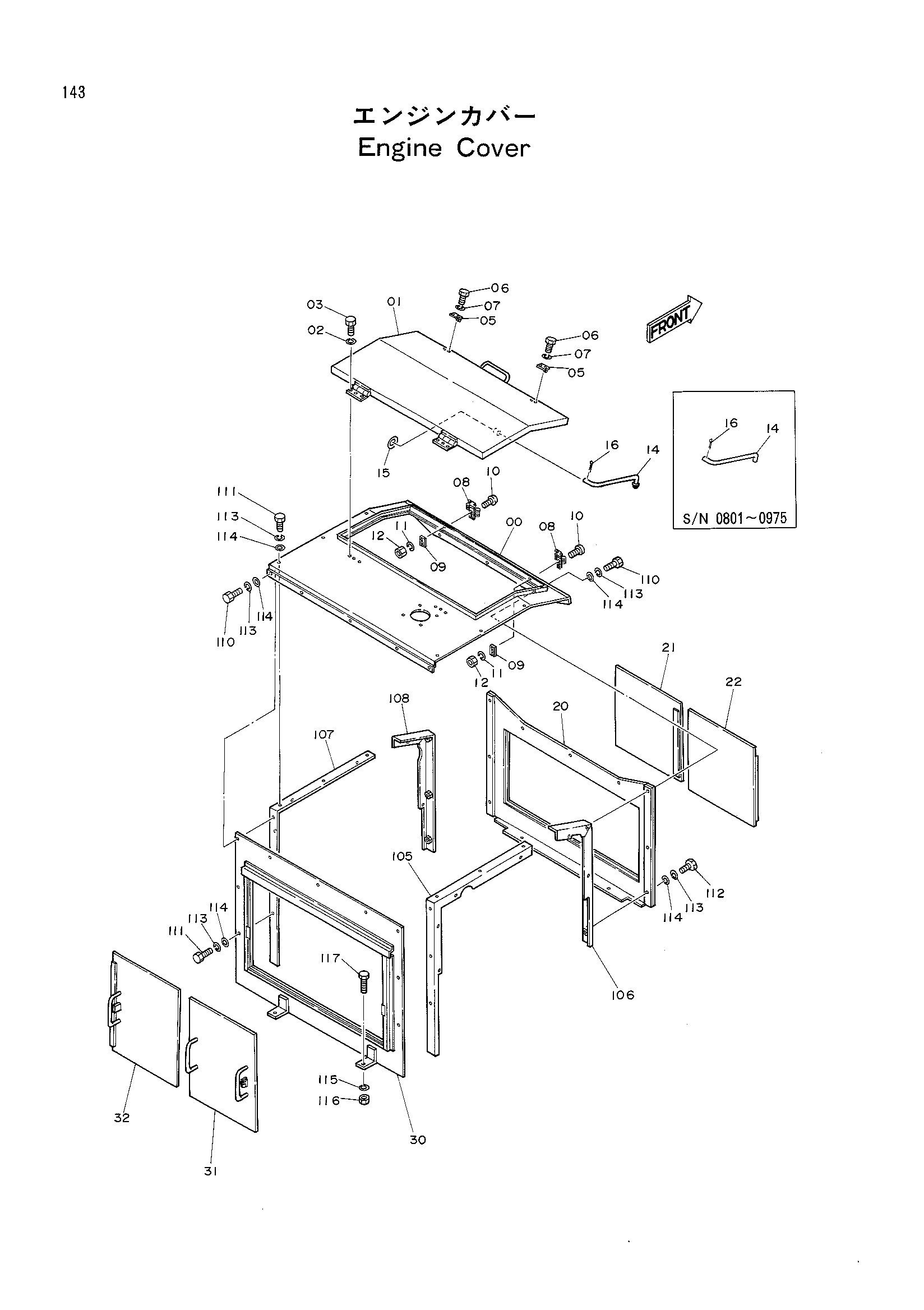

Заводская схема «Крышка двигателя» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009362 | Рооф | 1 |
| 00 | 6010622 | Рооф | 1 |
| 01 | 7019905 | Крышка | 1 |
| 01 | 7021999 | Крышка | 1 |
| 02 | A590910 | Пружинная шайба | 6 |
| 03 | J901025 | Болт | 6 |
| 05 | 4193753 | Крюк | 2 |
| 06 | J900614 | Болт | 4 |
| 07 | A590906 | Пружинная шайба | 4 |
| 08 | 4193775 | Защёлка | 2 |
| 09 | 4193776 | Сиденье | 2 |
| 10 | M430425 | Винт | 6 |
| 11 | A590904 | Пружинная шайба | 6 |
| 12 | M500403 | Гайка | 6 |
| 14 | 4224775 замена: 9739278 | Стойка | 1 |
| 14 | 9739278 | Стойка | 1 |
| 15 | A590112 | Плоская шайба | 1 |
| 16 | A764020 | Шплинт | 1 |
| 20 | 7019881 | Крышка | 1 |
| 21 | 8042249 | Дверь | 1 |
| 22 | 8042250 | Дверь | 1 |
| 30 | 7019882 | Крышка | 1 |
| 31 | 8042251 | Дверь | 1 |
| 32 | 8042252 | Дверь | 1 |
| 105 | 8038480 | Опора | 1 |
| 106 | 9727762 | Опора | 1 |
| 107 | 8036603 | Опора | 1 |
| 108 | 9726145 | Опора | 1 |
| 110 | J901025 | Болт | 6 |
| 111 | J901028 | Болт | 12 |
| 112 | J901035 | Болт | 6 |
| 113 | A590910 | Пружинная шайба | 24 |
| 114 | J217083 | Шайба | 24 |
| 115 | A590916 | Пружинная шайба | 2 |
| 116 | J950016 | Гайка | 2 |
| 117 | J901645 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
