Нижняя защита (FRP) — HITACHI KH125-3(D)

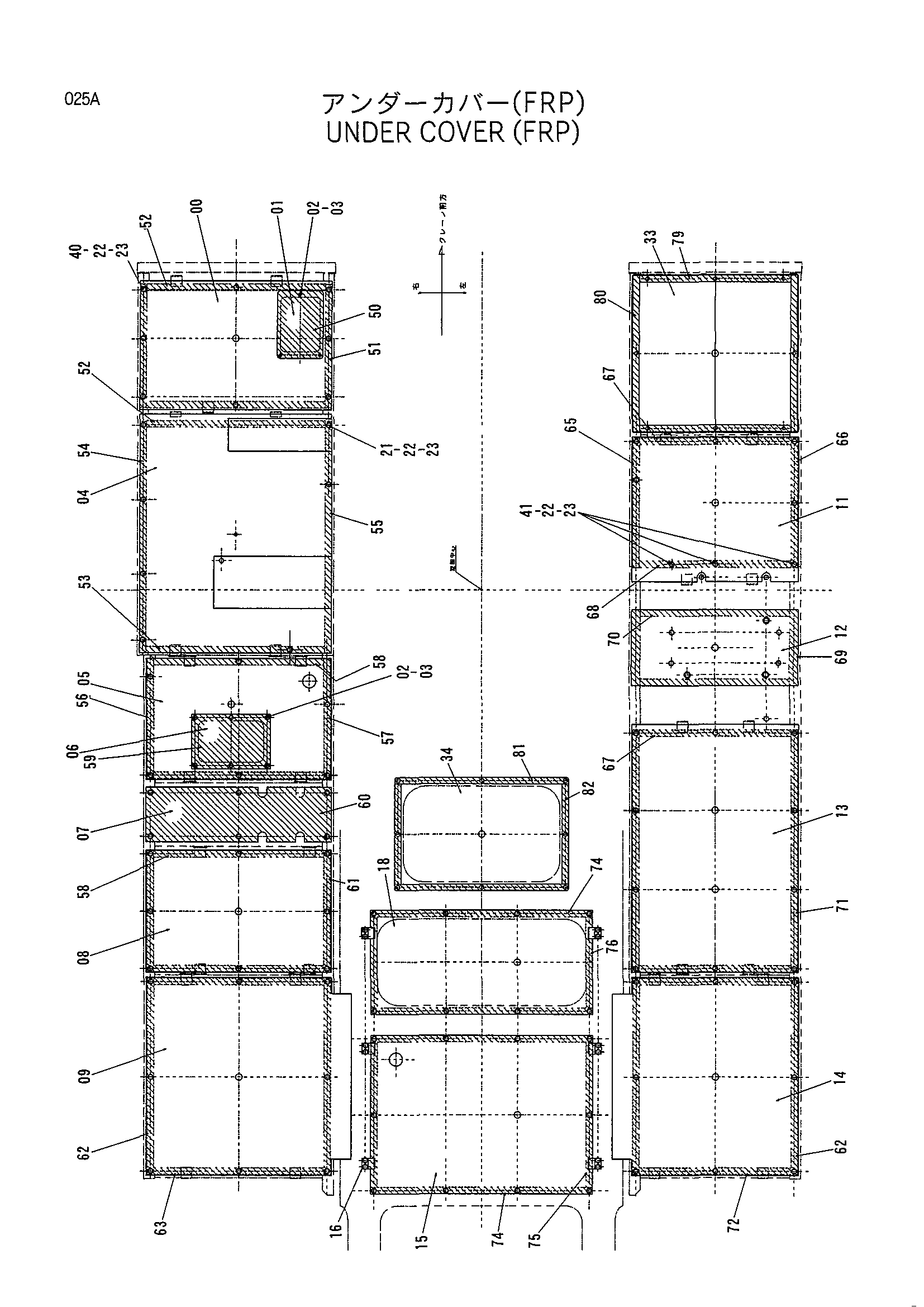

Заводская схема «Нижняя защита (FRP)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4370561 | Крышка | 1 |
| 01 | 4370563 | Крышка | 1 |
| 02 | J900612 | Болт | 9 |
| 03 | A590906 | Пружинная шайба | 9 |
| 04 | 8048611 | Крышка | 1 |
| 05 | 4370573 | Крышка | 1 |
| 06 | 4370574 | Крышка | 1 |
| 07 | 4370577 | Крышка | 1 |
| 08 | 4370579 | Крышка | 1 |
| 09 | 4370552 | Крышка | 1 |
| 11 | 4370580 | Крышка | 1 |
| 12 | 4370581 | Крышка | 1 |
| 13 | 4370582 | Крышка | 1 |
| 14 | 4370548 | Крышка | 1 |
| 15 | 4370547 | Крышка | 1 |
| 16 | 4142928 | Кронштейн | 6 |
| 18 | 4372296 | Крышка | 1 |
| 21 | J901245 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 119 |
| 23 | A590112 | Плоская шайба | 119 |
| 24 | 9747146 | Седло винта | 1 |
| 25 | 9741240 | Седло винта | 4 |
| 26 | 9741241 | Седло винта | 1 |
| 27 | 9741242 | Седло винта | 1 |
| 28 | 9741243 | Седло винта | 1 |
| 29 | 9741244 | Седло винта | 1 |
| 30 | 9741245 | Седло винта | 1 |
| 31 | 9741246 | Седло винта | 1 |
| 32 | 9741247 | Седло винта | 1 |
| 33 | 4372993 | Крышка | 1 |
| 34 | 4370591 | Крышка | 1 |
| 40 | J901230 | Болт | 115 |
| 41 | J901235 | Болт | 3 |
| 50 | 4320899 | Резиновая прокладка | 1 |
| 51 | 4320900 | Резиновая прокладка | 2 |
| 52 | 4320901 | Резиновая прокладка | 3 |
| 53 | 4320902 | Резиновая прокладка | 1 |
| 54 | 4320903 | Резиновая прокладка | 1 |
| 55 | 4320904 | Резиновая прокладка | 1 |
| 56 | 4320905 | Резиновая прокладка | 1 |
| 57 | 4320906 | Резиновая прокладка | 1 |
| 58 | 4320907 | Резиновая прокладка | 4 |
| 59 | 4320908 | Резиновая прокладка | 1 |
| 60 | 4320909 | Резиновая прокладка | 1 |
| 61 | 4320910 | Резиновая прокладка | 2 |
| 62 | 4319428 | Резиновая прокладка | 4 |
| 63 | 4319430 | Резиновая прокладка | 2 |
| 65 | 4320911 | Резиновая прокладка | 1 |
| 66 | 4320912 | Резиновая прокладка | 1 |
| 67 | 4320913 | Резиновая прокладка | 3 |
| 68 | 4320914 | Резиновая прокладка | 1 |
| 69 | 4320915 | Резиновая прокладка | 2 |
| 70 | 4320916 | Резиновая прокладка | 2 |
| 71 | 4320917 | Резиновая прокладка | 2 |
| 72 | 4319429 | Резиновая прокладка | 2 |
| 74 | 4319426 | Резиновая прокладка | 4 |
| 75 | 4319427 | Резиновая прокладка | 2 |
| 76 | 4372295 | Резиновая прокладка | 2 |
| 79 | 4373000 | Резиновая прокладка | 2 |
| 80 | 4373001 | Резиновая прокладка | 2 |
| 81 | 4370595 | Резиновая прокладка | 2 |
| 82 | 4370596 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
