Каталог запчастей HITACHI
JIM маст — HITACHI KH125-3(D)

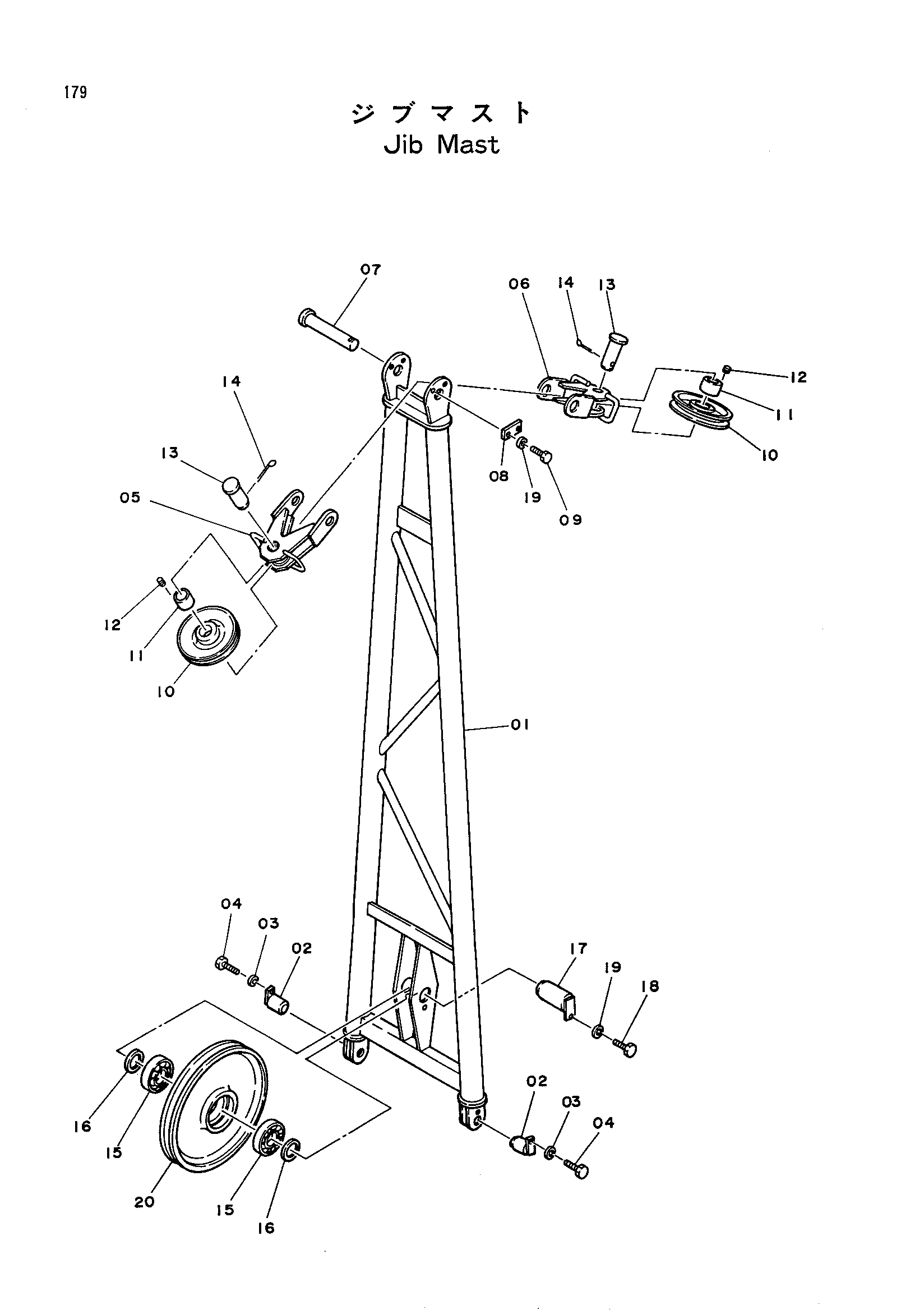

Заводская схема «JIM маст» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7006493 | Маст | 1 |
| 02 | 9708655 | Палец | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | M111220 | Болт | 2 |
| 05 | 8012565 | Подвес A | 1 |
| 06 | 8012566 | Подвес B | 1 |
| 07 | 4082281 | Палец | 1 |
| 08 | X4246 | Стопорная пластина | 1 |
| 09 | M111220 | Болт | 2 |
| 10-12 | 9025256 | Канатный блок в сборе | 2 |
| 10 | 4117769 | Канатный блок | 1 |
| 11 | X4370 | Втулка | 1 |
| 12 | M450408 | Винт | 1 |
| 13 | 4082282 | Палец | 2 |
| 14 | A761090 | Шплинт | 2 |
| 15 | 4014636 | Шариковый подшипник | 2 |
| 16 | 4015297 | Проставка | 2 |
| 17 | 9701383 | Мост | 1 |
| 18 | M111218 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 3 |
| 20 | 3001757 | Канатный блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
