Стрела подъёмный механизм трубопроводы — HITACHI KH125-3(D)

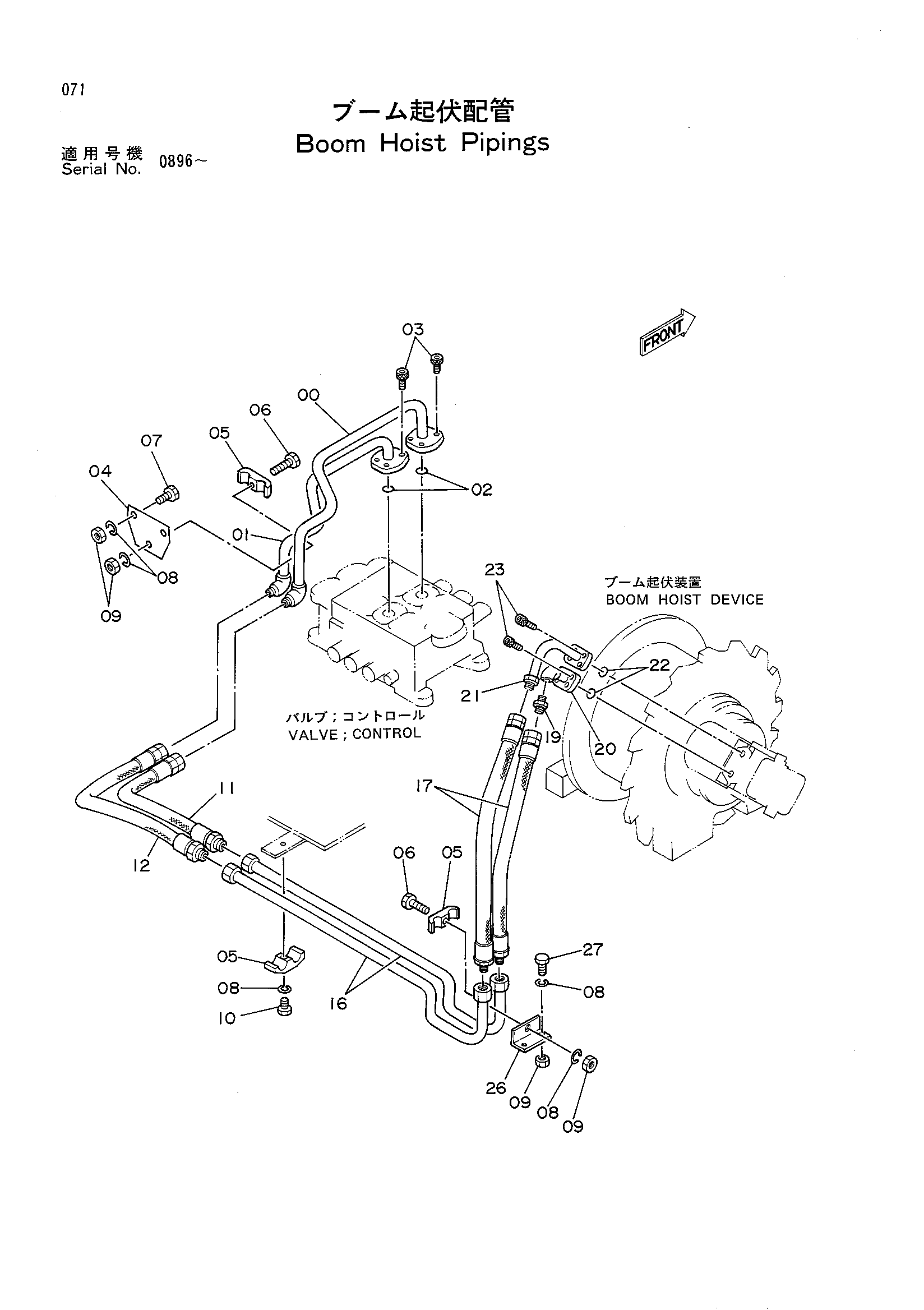

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9736259 | Трубка | 1 |
| 01 | 9736260 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 03 | M341036 | Болт с внутренним шестигранником | 8 |
| 04 | 4156842 | Сиденье | 1 |
| 05 | 4053596 | Хомут трубки | 3 |
| 06 | J901260 | Болт | 2 |
| 07 | J901230 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 7 |
| 09 | J950012 | Гайка | 6 |
| 10 | J901255 | Болт | 1 |
| 11 | 4060161 | Шланг | 1 |
| 12 | 4053153 | Шланг | 1 |
| 16 | 9736261 | Трубка | 2 |
| 17 | 4088424 | Шланг | 2 |
| 19 | 94-1304 | Адаптер | 1 |
| 20 | 9721367 | Трубка | 1 |
| 21 | 9721368 | Трубка | 1 |
| 22 | A811030 | Уплотнительное кольцо | 2 |
| 23 | M341036 | Болт с внутренним шестигранником | 8 |
| 26 | 4165436 | Кронштейн | 1 |
| 27 | J901225 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
