Пилотный трубопроводы (4) — HITACHI KH125-3(D)

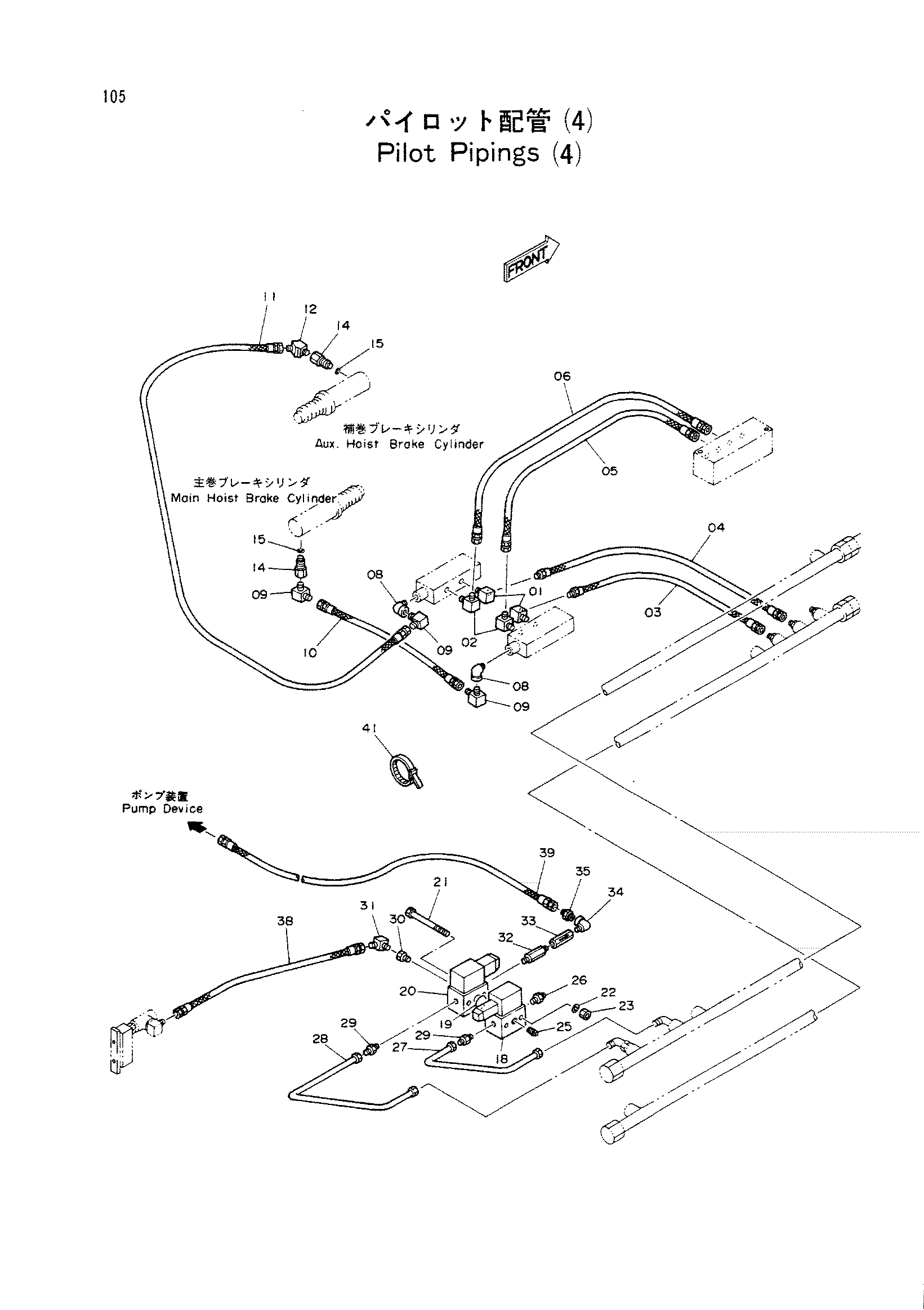

Заводская схема «Пилотный трубопроводы (4)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156948 | Угловой штуцер | 2 |
| 02 | 94-1402 | Угловой штуцер | 2 |
| 03 | 4081174 | Шланг | 1 |
| 04 | 4156466 | Шланг | 1 |
| 05 | 4158050 | Шланг | 1 |
| 06 | 4067523 | Шланг | 1 |
| 08 | 94-0631 | Угловой штуцер | 2 |
| 09 | 94-1402 | Угловой штуцер | 3 |
| 10 | 4067522 | Шланг | 1 |
| 11 | 4192091 | Шланг | 1 |
| 12 | 94-1502 | Угловой штуцер | 1 |
| 14 | 4000585 | Адаптер | 2 |
| 15 | 499107 | Прокладка | 2 |
| 18 | 4155363 | Электромагнитный клапан | 1 |
| 19 | 984338 | Уплотнительное кольцо | 1 |
| 20 | 4155364 | Электромагнитный клапан | 1 |
| 21 | J900804 | Болт | 2 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23 | M500807 | Гайка | 2 |
| 25 | 94-2023 | Пробка | 1 |
| 26 | 4144089 | Адаптер | 1 |
| 27 | 4156960 | Трубка | 1 |
| 28 | 4225317 | Трубка | 1 |
| 29 | 4130170 | Штуцер трубки | 2 |
| 30 | 4156947 | Адаптер | 1 |
| 31 | 94-1402 | Угловой штуцер | 1 |
| 32 | 4225882 | Разъём | 1 |
| 33 | 4225316 | Клапан словретур | 1 |
| 34 | 94-0630 | Угловой штуцер | 1 |
| 35 | 4222269 | Адаптер | 1 |
| 38 | 4123224 | Нейлоновый шланг | 1 |
| 39 | 4222006 | Шланг | 1 |
| 41 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
