Рама крышка (драглине) — HITACHI KH125-3(D)

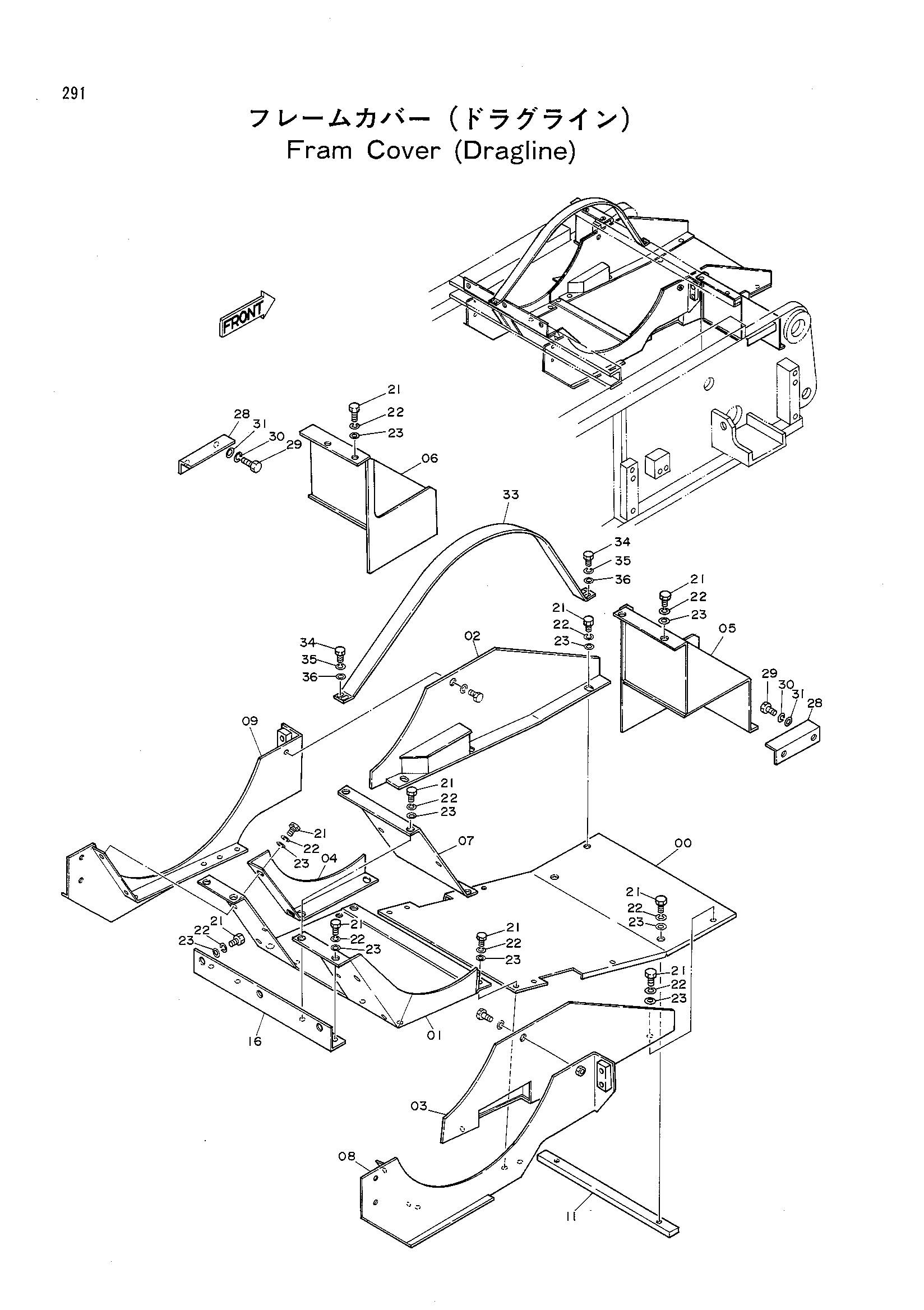

Заводская схема «Рама крышка (драглине)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019874 | Крышка | 1 |
| 01 | 7020831 | Крышка | 1 |
| 02 | 7019876 | Крышка | 1 |
| 03 | 7019878 | Крышка | 1 |
| 04 | 3042890 | Крышка | 1 |
| 05 | 8042225 | Крышка | 1 |
| 06 | 8042224 | Крышка | 1 |
| 07 | 3045900 | Крышка | 1 |
| 08 | 8042222 | Крышка | 1 |
| 09 | 8042223 | Крышка | 1 |
| 11 | 4224753 | Седло винта | 1 |
| 13 | 4240904 | Пробка | 2 |
| 16 | 9732385 | Кронштейн | 1 |
| 21 | J901020 | Болт | 30 |
| 22 | A590910 | Пружинная шайба | 30 |
| 23 | J217083 | Шайба | 30 |
| 28 | 4160985 | Кронштейн | 2 |
| 29 | J901230 | Болт | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 31 | A590112 | Плоская шайба | 4 |
| 33 | 3036776 | Направляющая | 1 |
| 34 | J901025 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
