Поворот пилотный трубопроводы — HITACHI KH125-3(D)

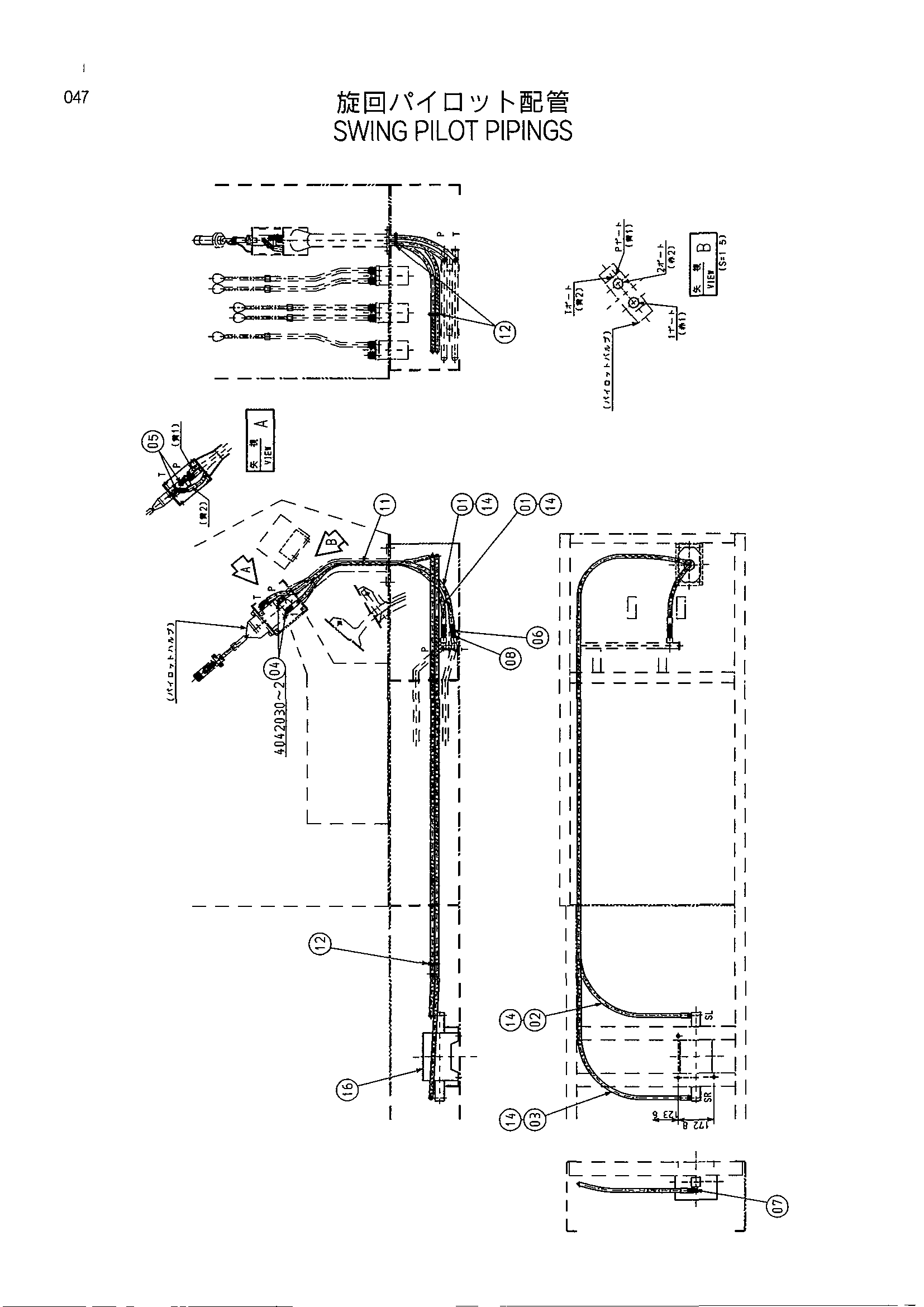

Заводская схема «Поворот пилотный трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371309 | Пластиковый шланг | 2 |
| 02 | 4141398 | Нейлоновый шланг | 1 |
| 03 | 4141946 | Нейлоновый шланг | 1 |
| 04 | 4042030 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4112300 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 94-1301 | Адаптер | 2 |
| 07 | 94-1401 | Угловой штуцер | 2 |
| 08 | 94-1601 | Переходник | 2 |
| 11 | 4044420 | Защитный кожух | 10 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 4283376 | Лента маркировка | 1 |
| 16 | 4227883 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
