Каталог запчастей HITACHI
Управление короб — HITACHI KH125-3(D)

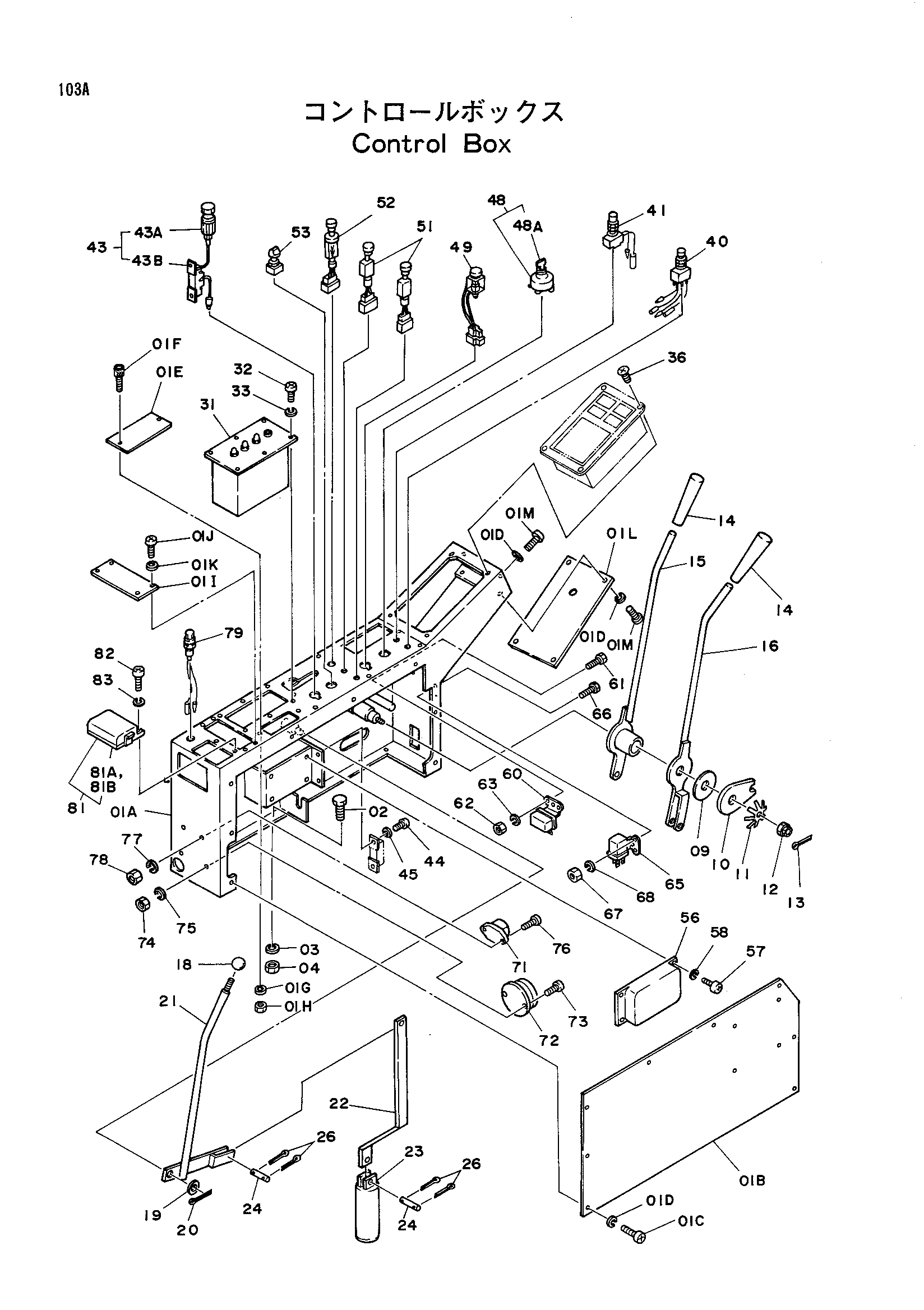

Заводская схема «Управление короб» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-M | 7014044 | Метер-боад | 1 |
| 01A | 6006472 | Стойка | 1 |
| 01B | 4155721 | Крышка A | 1 |
| 01B | 8039001 | Крышка A | 1 |
| 01C | M340616 | Болт с внутренним шестигранником | 8 |
| 01D | A590906 | Пружинная шайба | 14 |
| 01E | 4080874 | Крышка C | 1 |
| 01F | M341016 | Болт с внутренним шестигранником | 2 |
| 01G | A590910 | Пружинная шайба | 2 |
| 01H | M581008 | Гайка | 2 |
| 01I | 4156752 | Крышка D | 1 |
| 01J | J850410 | Винт | 4 |
| 01K | A590904 | Пружинная шайба | 4 |
| 01L | 4156751 | Крышка B | 1 |
| 01M | J850616 | Винт | 6 |
| 02 | J901020 | Болт | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | J950010 | Гайка | 5 |
| 09 | 428770 | Дисковый | 1 |
| 10 | 4053155 | Пластина | 1 |
| 11 | 48569 | Пружина флусх | 1 |
| 12 | M531008 | Корончатая гайка | 1 |
| 13 | A762025 | Шплинт | 1 |
| 14 | 4122424 | Рукоятка | 2 |
| 15 | 8030844 | Рычаг | 1 |
| 16 | 8030845 | Рычаг | 1 |
| 18 | 4156615 | Рукоятка | 1 |
| 19 | A590114 | Шайба | 1 |
| 20 | A764020 | Шплинт | 1 |
| 21 | 8030846 замена: 8030726 | Рычаг | 1 |
| 21 | 8030726 | Рычаг | 1 |
| 22 | 4155589 | Тяга | 1 |
| 23 | 9717145 | Палец | 1 |
| 24 | 445333 | Палец | 2 |
| 26 | A762520 | Шплинт | 4 |
| 31 | 4155593 | Блок реле | 1 |
| 32 | J850410 | Винт | 6 |
| 33 | A590904 | Пружинная шайба | 6 |
| 36 | 4129422 | Винт | 4 |
| 40 | 4142230 | Выключатель пусхбут. | 1 |
| 41 | 4129271 | Выключатель пусхбут. | 1 |
| 43 | 4115360 | Лигхтер | 1 |
| 43A | 4115361 | Лигхтер | 1 |
| 43B | 4115362 | Резистор | 1 |
| 44 | J850406 | Винт | 2 |
| 45 | A590904 | Пружинная шайба | 2 |
| 48 | 4055979 | Замок зажигания | 1 |
| 48A | 4056331 | Шпонка | 1 |
| 49 | 4086954 | Сигнал отопитель | 1 |
| 51 | 4009556 | Выключатель (стеклоочиститель) | 2 |
| 52 | 4110106 | Выключатель (головка фонарь) | 1 |
| 53 | 4110100 | Выключатель (отопитель) | 1 |
| 56 | 4129244 | Блок управление | 1 |
| 57 | J850610 | Винт | 4 |
| 58 | A590906 | Пружинная шайба | 4 |
| 60 | 4505392 | Реле | 1 |
| 61 | J850616 | Винт | 2 |
| 62 | M500605 | Гайка | 2 |
| 63 | A590906 | Пружинная шайба | 2 |
| 65 | 4038459 | Реле хоурметер | 1 |
| 66 | J850516 | Винт | 2 |
| 67 | M500504 | Гайка | 2 |
| 68 | A590905 | Пружинная шайба | 2 |
| 71 | 950703 | Зуммер | 1 |
| 72 | 947457 | Белл | 1 |
| 73 | J850310 | Винт | 4 |
| 74 | M500303 | Гайка | 4 |
| 75 | A590903 | Пружинная шайба | 4 |
| 76 | M430410 | Винт | 2 |
| 77 | A590904 | Пружинная шайба | 2 |
| 78 | M500403 | Гайка | 2 |
| 79 | 4156606 | Предохранитель | 1 |
| 81 | 4123095 | Короб предохранитель | 1 |
| 81A | 4127781 | Предохранитель 15A | 7 |
| 81B | 4127780 | Предохранитель 30A | 1 |
| 82 | J850616 | Винт | 2 |
| 83 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
