Тормоз рычаг (третий барабан) — HITACHI KH125-3(D)

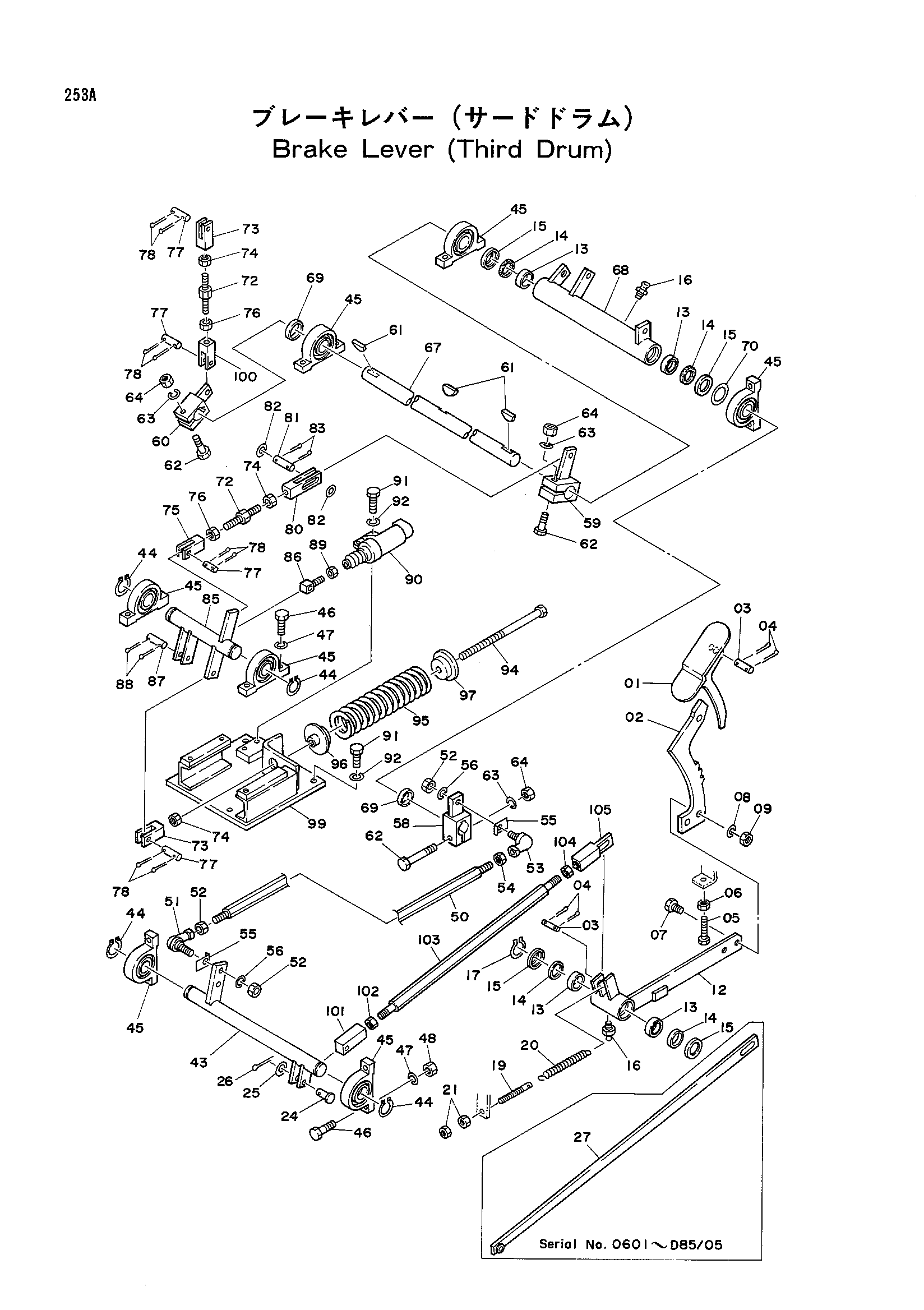

Заводская схема «Тормоз рычаг (третий барабан)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8028707 замена: 8030875 | Накладка | 1 |
| 01 | 8030875 | Накладка | 1 |
| 02 | 4155723 | Педаль | 1 |
| 03 | A751444 | Палец | 2 |
| 04 | A764020 | Шплинт | 4 |
| 05 | M261050 | Болт | 1 |
| 06 | J950010 | Гайка | 1 |
| 07 | J901435 | Болт | 2 |
| 08 | A590914 | Пружинная шайба | 2 |
| 09 | J950014 | Гайка | 2 |
| 12 | 8029223 | Рычаг | 1 |
| 12 | 8031712 | Рычаг | 1 |
| 13 | 944503 | Игольчатый подшипник | 4 |
| 14 | 47469 | Уплотнение | 4 |
| 15 | 445076 | Крышка | 4 |
| 16 | J75581 | Штуцер | 2 |
| 17 | 929231 | Стопорное кольцо | 1 |
| 19 | 4140813 | Шток | 1 |
| 20 | 41564 | Пружина | 1 |
| 21 | M581008 | Гайка | 2 |
| 24 | 4156607 | Палец | 1 |
| 25 | A590112 | Плоская шайба | 1 |
| 26 | A764020 | Шплинт | 1 |
| 27 | 9720862 замена: 4173582 | Шток | 1 |
| 27 | 9720862 замена: J950014 | Шток | 1 |
| 27 | 9720862 замена: 4173583 | Шток | 1 |
| 27 | 9720862 замена: J957014 | Шток | 1 |
| 27 | 9720862 замена: 4172519 | Шток | 1 |
| 43 | 9720046 | Мост | 1 |
| 44 | 929231 | Стопорное кольцо | 2 |
| 45 | 942014 | Подшипник. блок | 5 |
| 46 | J901245 | Болт | 10 |
| 47 | A590912 | Пружинная шайба | 10 |
| 48 | J950012 | Гайка | 4 |
| 50 | 4157368 | Шток | 1 |
| 51 | 4154626 | Шарнир | 1 |
| 52 | M581411 | Гайка | 3 |
| 53 | 4154627 | Соединение шарик (левый) | 1 |
| 54 | M580014 | Гайка (левый) | 1 |
| 55 | 4020443 | Стопорная шайба | 2 |
| 56 | A590914 | Пружинная шайба | 2 |
| 58 | 9720047 | Рычаг | 1 |
| 59 | 9717142 | Рычаг | 1 |
| 60 | 9722906 | Рычаг | 1 |
| 61 | 41504 | Шпонка | 3 |
| 62 | J901065 | Болт | 3 |
| 63 | A590910 | Пружинная шайба | 3 |
| 64 | J950010 | Гайка | 3 |
| 67 | 3029207 | Мост | 1 |
| 68 | 8032585 | Рычаг | 1 |
| 69 | 4157369 | Проставка 14.0 | 2 |
| 70 | 418890 | Регулировочная шайба 1.0 | 2 |
| 72 | 4142248 | Шток | 2 |
| 73 | 4137316 | Концевой вилка | 2 |
| 74 | M581411 | Гайка | 4 |
| 75 | 4137328 | Концевой вилка (левый) | 1 |
| 76 | M580014 | Гайка (левый) | 2 |
| 77 | A751444 | Палец | 4 |
| 78 | A764020 | Шплинт | 8 |
| 80 | 4142244 | Концевой вилка | 1 |
| 81 | 4001826 | Палец | 1 |
| 82 | A590114 | Плоская шайба | 2 |
| 83 | A763020 | Шплинт | 2 |
| 85 | 9720049 | Мост | 1 |
| 86 | 4157370 | Шток | 1 |
| 87 | 414936 | Палец | 1 |
| 88 | A764020 | Шплинт | 2 |
| 89 | M501411 | Гайка | 1 |
| 90 | 4124124 | Гидроцилиндр. масляный | 1 |
| 91 | J901235 | Болт | 6 |
| 92 | A590912 | Пружинная шайба | 6 |
| 94 | 4156483 | Болт | 1 |
| 95 | 4079631 | Пружина | 1 |
| 96 | 4091729 | Сиденье | 1 |
| 97 | 4091726 | Сиденье | 1 |
| 99 | 7014118 | Кронштейн | 1 |
| 100 | 4173650 | Концевой вилка (левый) | 1 |
| 101 | 4173582 | Концевой вилка (правый) | 1 |
| 102 | J950014 | Гайка | 1 |
| 103 | 4173583 | Шток | 1 |
| 104 | J957014 | Гайка (левый) | 1 |
| 105 | 4172519 | Концевой вилка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
