Поршневой насос — HITACHI KH125-3(D)

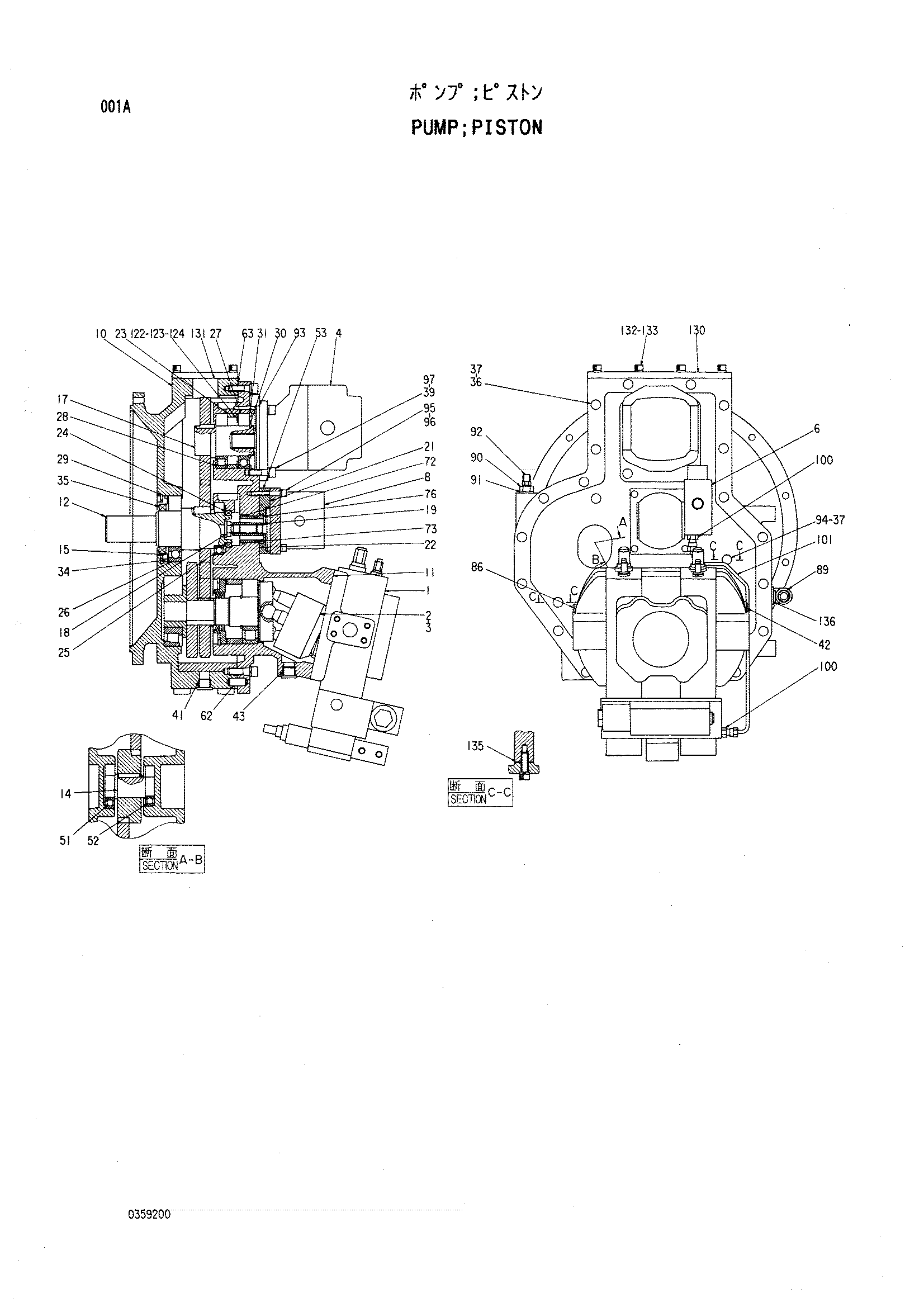

Заводская схема «Поршневой насос» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4203597	Поршневой насос	1
1	4239673	Регулятор	1
4	4160329	Шестерённый насос	1
6	4239679	Предохранительный клапан	1
8	4160328	Шестерённый насос	1
10	0230107	Фланец	1
11	0230108	Корпус	1
12	0230152	Шестерня	1
14	0230153	Шестерня	1
17	0230154 замена: 4281814	Шестерня	1
17	4281814	Шестерня	1
18	0230109	Вал	1
19	0230110	Муфта	1
21	0230111	Манжета	1
22	0359001	Манжета	1
23	0230113	Проставка	1
24	0230114	Масляное уплотнение	1
25	0230115	Подшипник	1
26	0230116	Подшипник	1
27	0359002	Подшипник	1
28	0230118	Подшипник	1
29	0359003	Стопорное кольцо	1
30	960323	Стопорное кольцо	1
31	0215424	Стопорное кольцо	1
34	0359004	Уплотнительное кольцо	1
35	0230122	Масляное уплотнение	1
36	0230123	Болт с внутренним шестигранником	19
37	0230124	Пружинная шайба	22
39	0231017	Болт с внутренним шестигранником	4
41	0230125	Пробка	1
42	0230126	Пробка	1
43	0230126	Пробка	1
51	0230127	Подшипник	1
52	0230128	Подшипник	1
53	0230129	Пластина	1
62	0230130	Палец	2
63	0230131	Манжета	1
72	0230132	Уплотнительное кольцо	1
73	0230133	Уплотнительное кольцо	1
76	0230134	Направляющая	1
86	0214905	Пробка	1
89	0230135	Указатель уровня	1
90	0230136	Втулка	1
91	0230137	Манжета	1
92	0359005	Сапун	1
93	0230139	Манжета	1
94	0230140	Болт с внутренним шестигранником	3
95	0230141	Пружинная шайба	4
96	0279101	Болт с внутренним шестигранником	4
97	0230143	Пружинная шайба	4
100	4181284	Ниппель	2
101	0279102	Резиновый шланг	1
122	0215419	Регулировочная шайба 0.1	1
123	0215418	Регулировочная шайба 0.3	1
124	0215417	Регулировочная шайба 0.5	1
130	0230146	Пластина	1
131	0230147	Манжета	1
132	0330301	Болт с внутренним шестигранником	10
133	0230124	Пружинная шайба	10
135	0230148	Манжета	2
136	0230149	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
