Машина радиатор — HITACHI KH125-3(D)

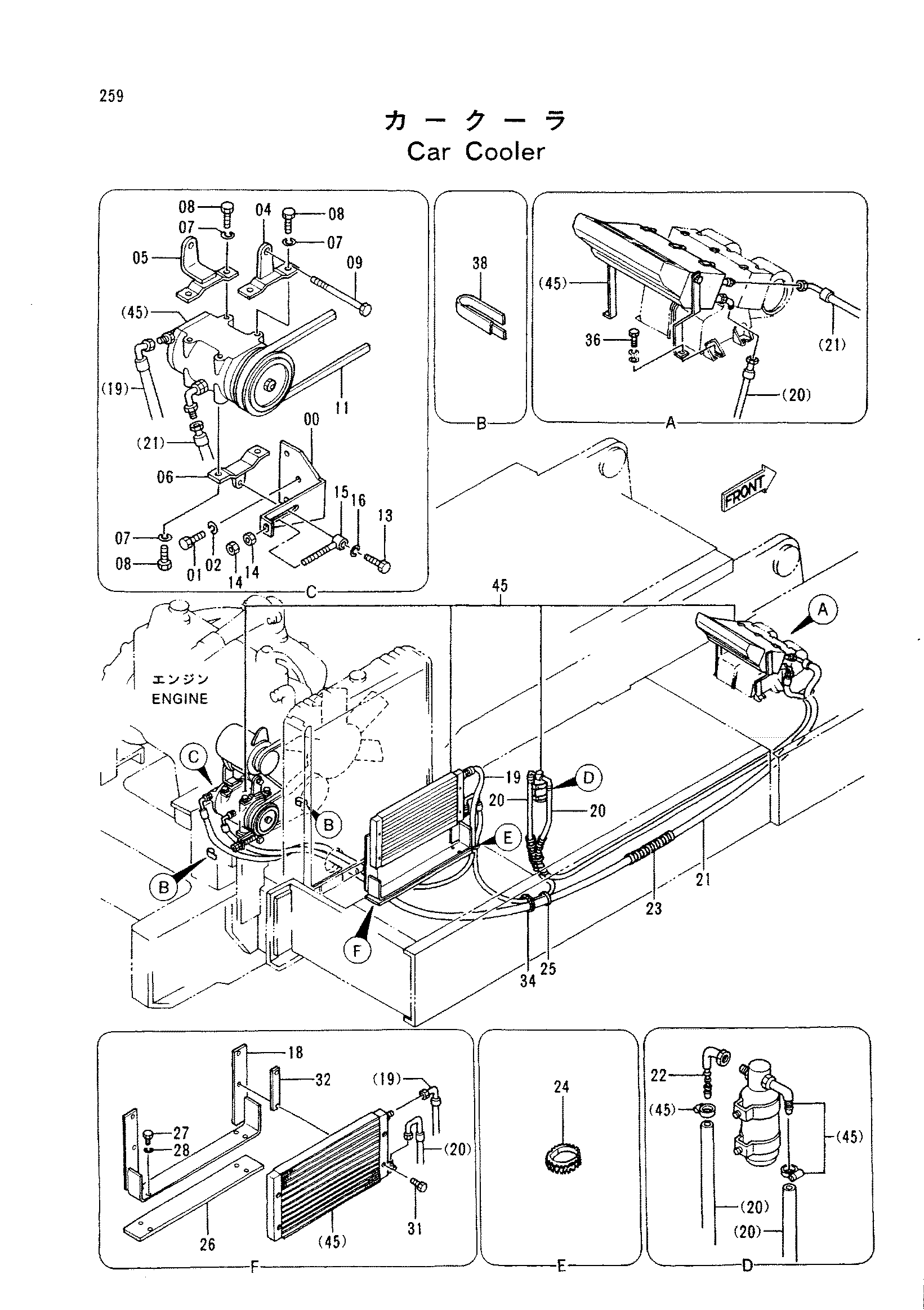

Заводская схема «Машина радиатор» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2023856 | Кронштейн | 1 |
| 01 | J901022 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 04 | 9726982 | Кронштейн | 1 |
| 05 | 9726983 | Кронштейн | 1 |
| 05 | 9737312 | Кронштейн | 1 |
| 06 | 9726984 | Кронштейн | 1 |
| 07 | A590910 | Пружинная шайба | 6 |
| 08 | M111022 | Болт | 6 |
| 09 | 4198173 | Болт | 1 |
| 09 | 4264209 | Болт | 1 |
| 11 | 4198588 | Ремень V | 1 |
| 13 | M210840 | Болт | 1 |
| 14 | M501008 | Гайка | 2 |
| 15 | 9800676 | Болт | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 18 | 9722469 | Кронштейн | 1 |
| 19 | 4207653 | Шланг радиатора | 1 |
| 20 | 4171558 | Шланг радиатора | 1 |
| 21 | 4207652 | Шланг радиатора | 1 |
| 22 | 4121984 | Адаптер шланг | 1 |
| 23 | 4044420 | Защитный кожух | 10 |
| 24 | 4171749 | Защитный кожух | 1 |
| 25 | 4055312 | Ленточный зажим | 10 |
| 26 | 4171847 | Седло винта | 1 |
| 27 | J901020 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 31 | J900645 | Болт | 4 |
| 32 | 4171955 | Пластина | 2 |
| 34 | 4171954 | Защитный кожух | 1 |
| 36 | J901025 | Болт | 2 |
| 38 | 929969 | Зажим | 2 |
| 45 | 4078816 | Радиатор блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
