Нижний стрела — HITACHI KH125-3(D)

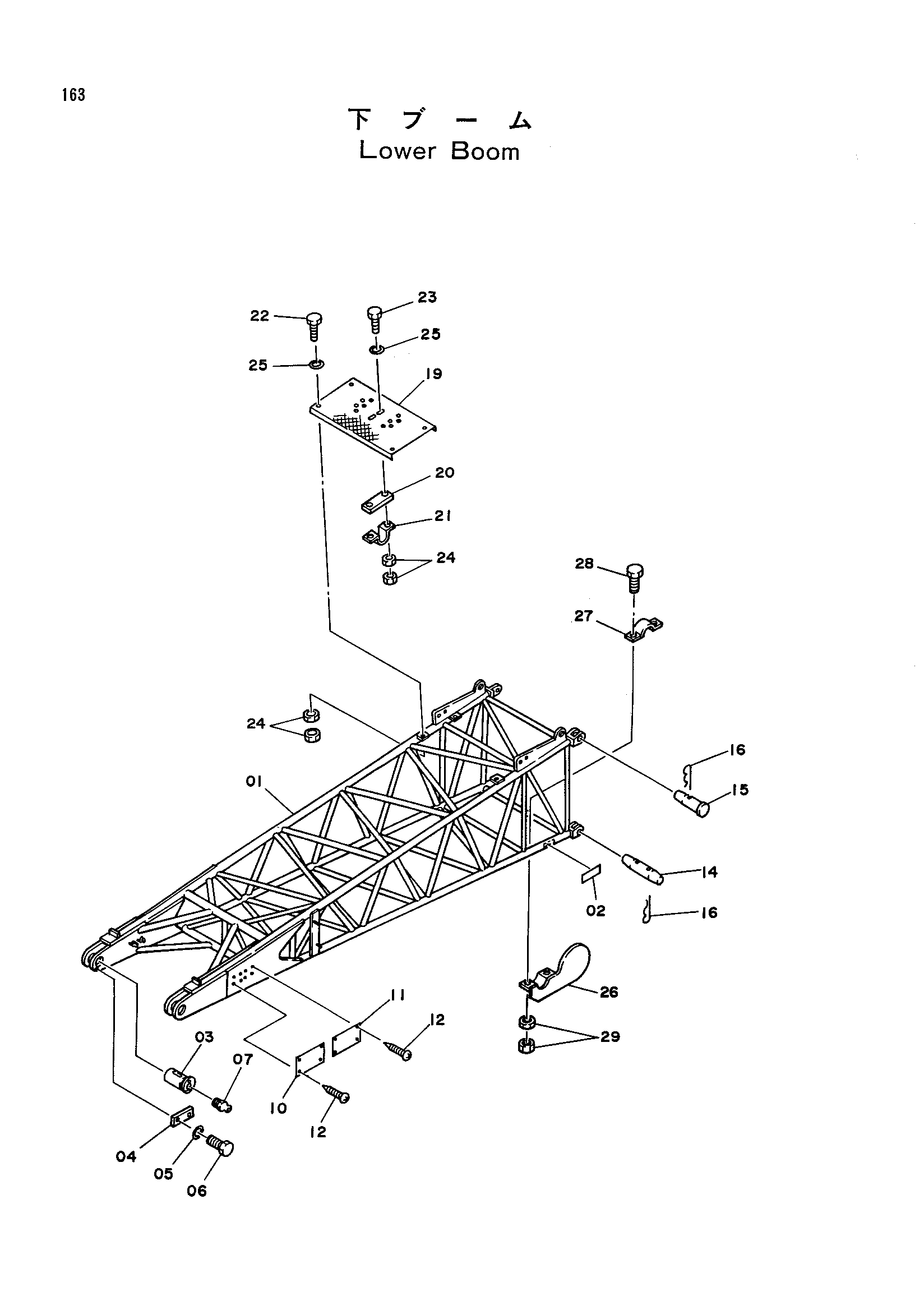

Заводская схема «Нижний стрела» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9058071 | Стрела нижний в сборе | 1 | |
| 01 | 5001662 | Стрела нижний | 1 |
| 02 | 3029863 | Информационная табличка (японский) | 1 |
| 03 | 3026573 | Палец | 2 |
| 04 | X4248 | Стопорная пластина | 2 |
| 05 | A590920 | Пружинная шайба | 4 |
| 06 | J932035 | Болт | 4 |
| 07 | J75581 | Штуцер | 2 |
| 10 | 457517 | Информационная табличка | 1 |
| 11 | 4053262 | Информационная табличка | 1 |
| 12 | M492564 | Приводной винт | 8 |
| 14 | 4146682 | Палец | 2 |
| 15 | 4020735 | Палец | 2 |
| 16 | 3002554 | Стопорный палец | 6 |
| 19 | 3014165 | Сиденье | 1 |
| 20 | 4096718 | Сиденье | 1 |
| 21 | 4096719 | Хомут трубки | 1 |
| 22 | J901645 | Болт | 4 |
| 23 | J901665 | Болт | 2 |
| 24 | J951016 | Гайка | 12 |
| 25 | A590116 | Шайба | 6 |
| 26 | 9717834 | Ограничитель | 2 |
| 27 | 4146543 | Хомут трубки | 2 |
| 28 | J901030 | Болт | 4 |
| 29 | J950010 | Гайка | 8 |
