Стрела угол индикатор (друм-тйпе) — HITACHI KH125-3(D)

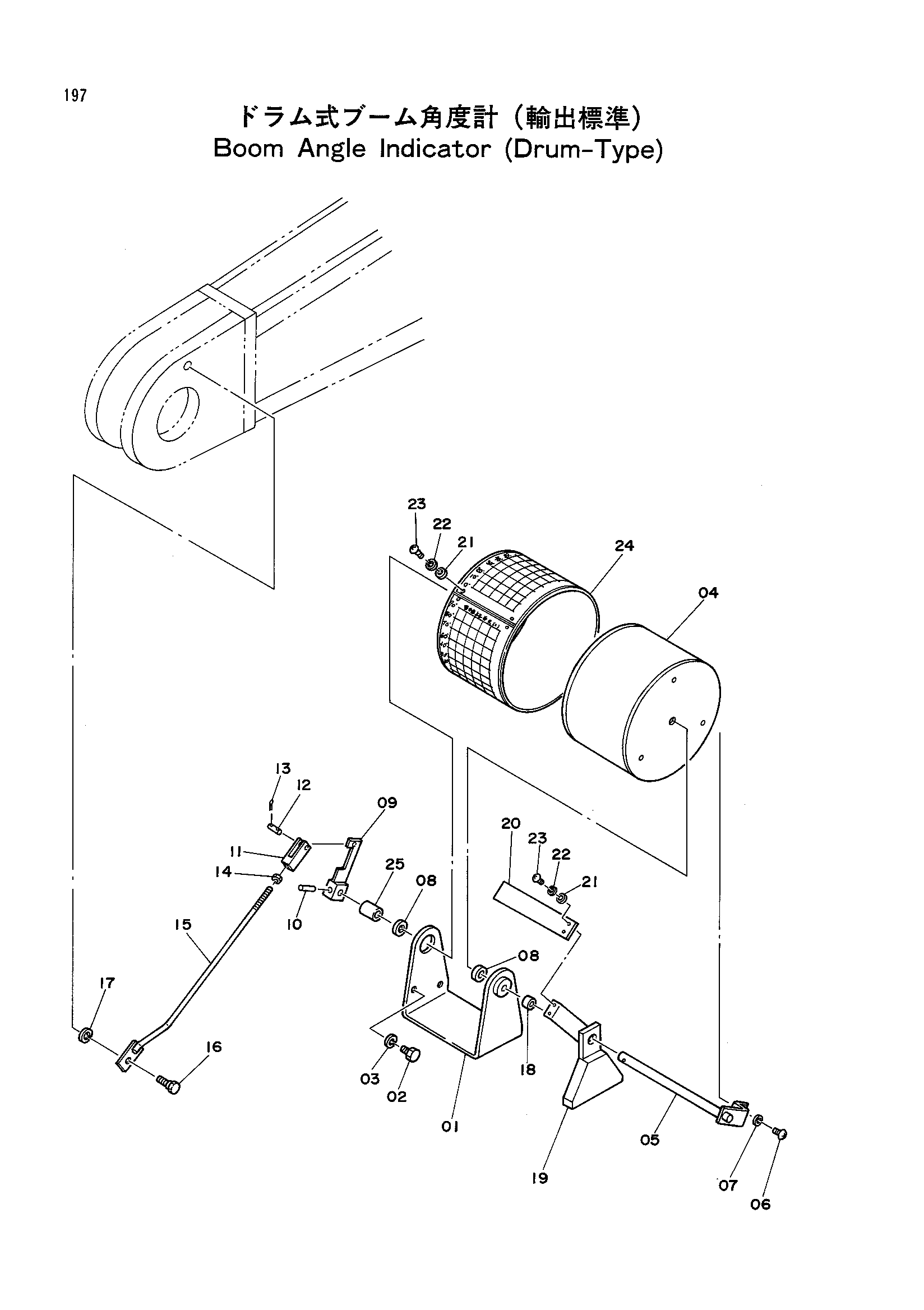

Заводская схема «Стрела угол индикатор (друм-тйпе)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8002426 | Кронштейн | 1 |
| 02 | J901016 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 8002294 | Барабан | 1 |
| 05 | 9701881 | Палец | 1 |
| 06 | M430613 | Винт | 1 |
| 07 | A590906 | Пружинная шайба | 1 |
| 08 | A590112 | Шайба | 2 |
| 09 | 9700554 | Рычаг | 1 |
| 10 | 4001441 | Палец | 1 |
| 11 | 4001778 | Концевой вилка | 1 |
| 12 | A750620 | Палец | 1 |
| 13 | A761613 | Шплинт | 2 |
| 14 | M500605 | Гайка | 1 |
| 15 | 9720975 | Шток | 1 |
| 16 | 4006035 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | 4010016 | Игольчатый подшипник | 1 |
| 19 | 8001144 | Кронштейн | 1 |
| 20 | 4010014 | Боад индикатор | 1 |
| 21 | A590103 | Шайба | 6 |
| 22 | A590903 | Пружинная шайба | 6 |
| 23 | M430308 | Винт | 6 |
| 24 | 1008571 | Информационная табличка | 1 |
| 24 | 1008572 | Информационная табличка | 1 |
| 24 | 1008570 | Информационная табличка | 1 |
| 25 | 4055589 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
