Гусеничная рама (трактор тип) — HITACHI KH125-3(D)

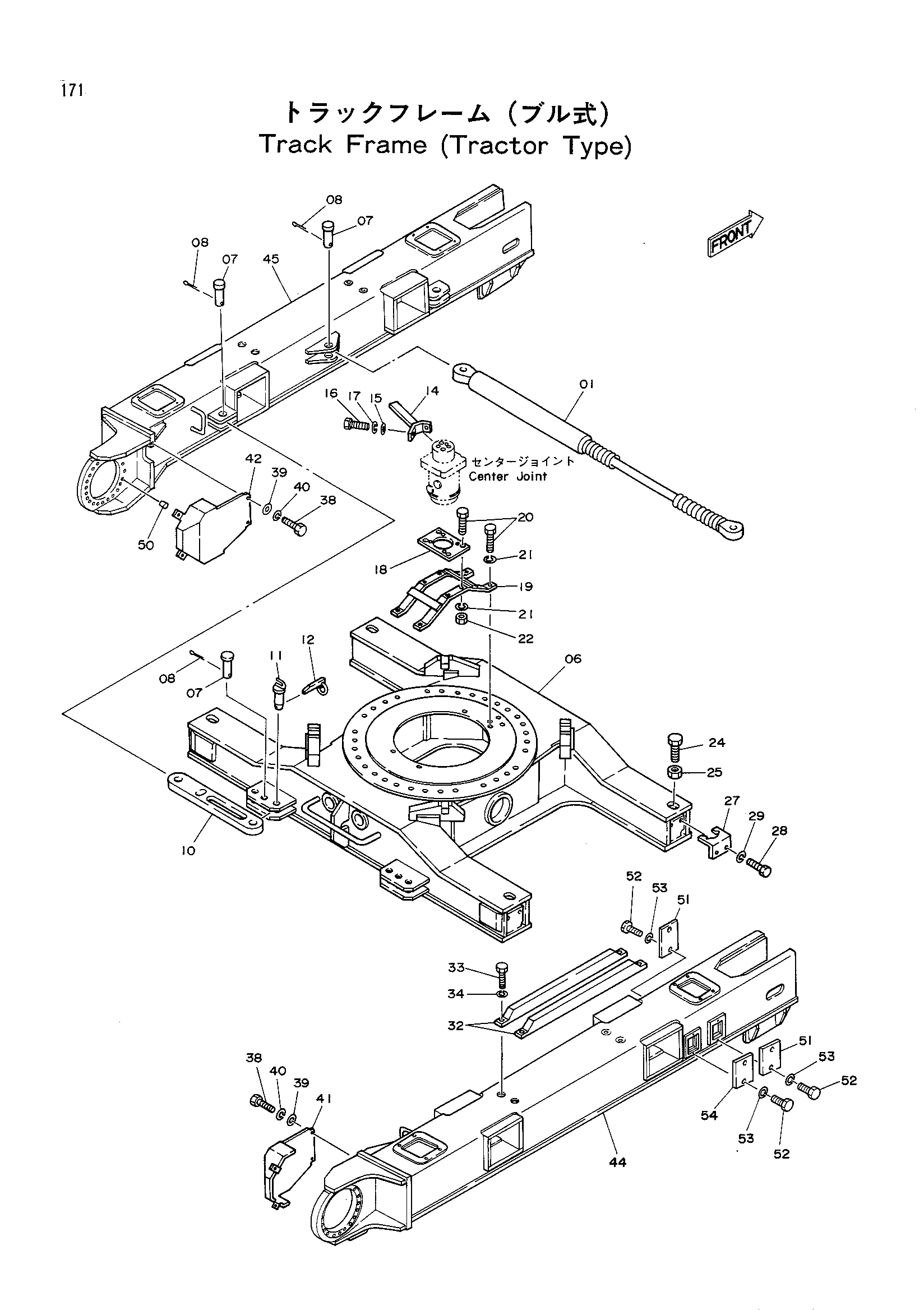

Заводская схема «Гусеничная рама (трактор тип)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4161495	Гидроцилиндр	1
06	6009372	Гусеничная рама	1
07	4155792	Палец	10
08	A766071	Шплинт	10
10	4162842	Тяга	4
11	9717320	Палец	4
12	947447	Палец кольцо	4
14	8033211	Ограничитель	1
15	4114404	Шайба	2
16	J901435	Болт	2
17	A590914	Пружинная шайба	2
18	4203885	Пластина	1
19	8030279	Кронштейн	1
20	J901235	Болт	8
21	A590912	Пружинная шайба	8
22	J950012	Гайка	4
24	4064609	Болт	4
25	4004175	Гайка	4
27	4086494	Стопорная пластина	4
28	J901235	Болт	8
29	A590912	Пружинная шайба	8
32	4162843	Направляющая	4
33	J901645	Болт	8
34	A590916	Пружинная шайба	8
38	J901225	Болт	8
39	A590112	Плоская шайба	8
40	A590912	Пружинная шайба	8
41	7020585	Крышка (правый)	1
42	7020586	Крышка (левый)	1
44	6009780	Рама боковой (правый)	1
45	6009781	Рама боковой (левый)	1
50	456336	Пробка	4
51	4185687	Крышка	4
52	J901020	Болт	12
53	A590910	Пружинная шайба	12
54	4154834	Крышка	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
