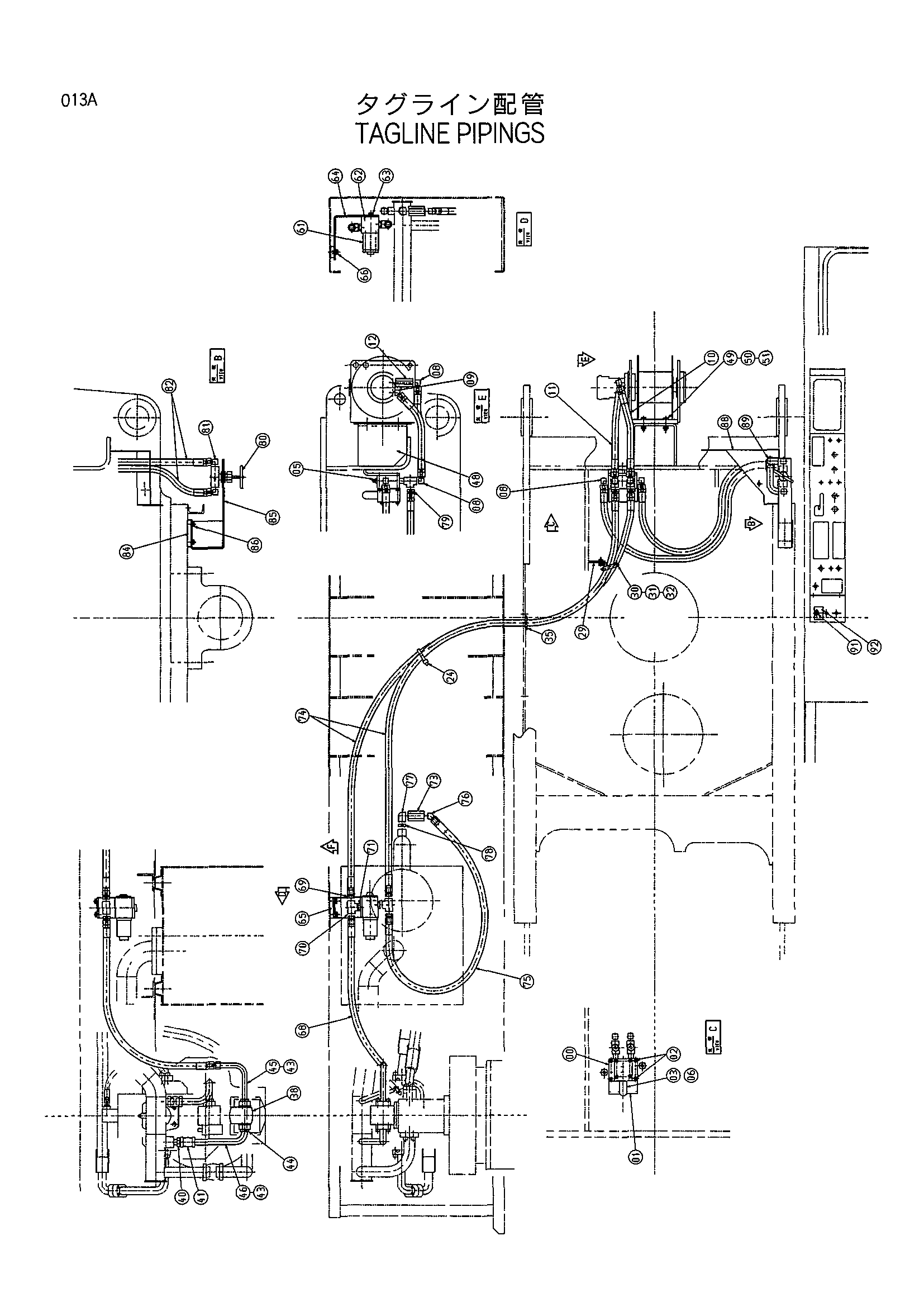

Туглине трубопроводы — HITACHI KH125-3(D)

Заводская схема «Туглине трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8011619	Коллектор	1
01	4077923	Седло винта	1
02	M340871	Болт с внутренним шестигранником	8
03	4146469	Предохранительный клапан	1
05	94-2024	Пробка	2
06	4509180	Уплотнительное кольцо	2
08	94-1403	Угловой штуцер	5
09	94-1503	Угловой штуцер	1
10	4078032	Шланг	1
11	4078031	Шланг	1
12	4038214	Адаптер	1
24	4055312	Ленточный зажим	5
29	4149864	Кронштейн	1
30	8029454	Опора	1
31	J901014	Болт	2
32	A590910	Пружинная шайба	2
35	4149866	Направляющая	1
38	4159056	Шестерённый насос	1
40	4161658	Адаптер	1
41	4073889	Муфта	1
43	A811030	Уплотнительное кольцо	2
44	M341036	Болт с внутренним шестигранником	8
45	9720653	Трубка	1
46	9733779	Трубка	1
48	3012859	Кронштейн	1
49	J901250	Болт	4
50	J950012	Гайка	4
51	A590912	Пружинная шайба	4
61	4361100	Электромагнитный клапан	1
62	3070573	Коллектор	1
63	J011230	Болт с шайбой	2
64	3076327	Кронштейн	1
65	4371721	Седло винта	1
66	J011225	Болт с шайбой	2
68	4097571	Шланг	1
69	94-1303	Адаптер	4
70	94-0662	Тройник	2
71	4234652	Адаптер	2
71A	4506418	Уплотнительное кольцо	1
73	4163092	Обратный клапан	1
74	4081685	Шланг	2
75	4120078	Шланг	1
76	94-1503	Угловой штуцер	1
77	94-0632	Угловой штуцер	1
78	94-1903	Адаптер	1
79	94-1303	Адаптер	2
80	4023814	Клапан	1
81	94-1403	Угловой штуцер	2
82	4158064	Шланг	2
84	4371687	Седло винта	1
85	8066493	Кронштейн	1
86	J011025	Болт с шайбой	2
88	8066497	Правый кронштейн	1
89	4286878	Плотектор	1
91	4155590	Выключатель	1
92	4371736	Информационная табличка	1
93	4371734	Проводка	1
95	4044420	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
