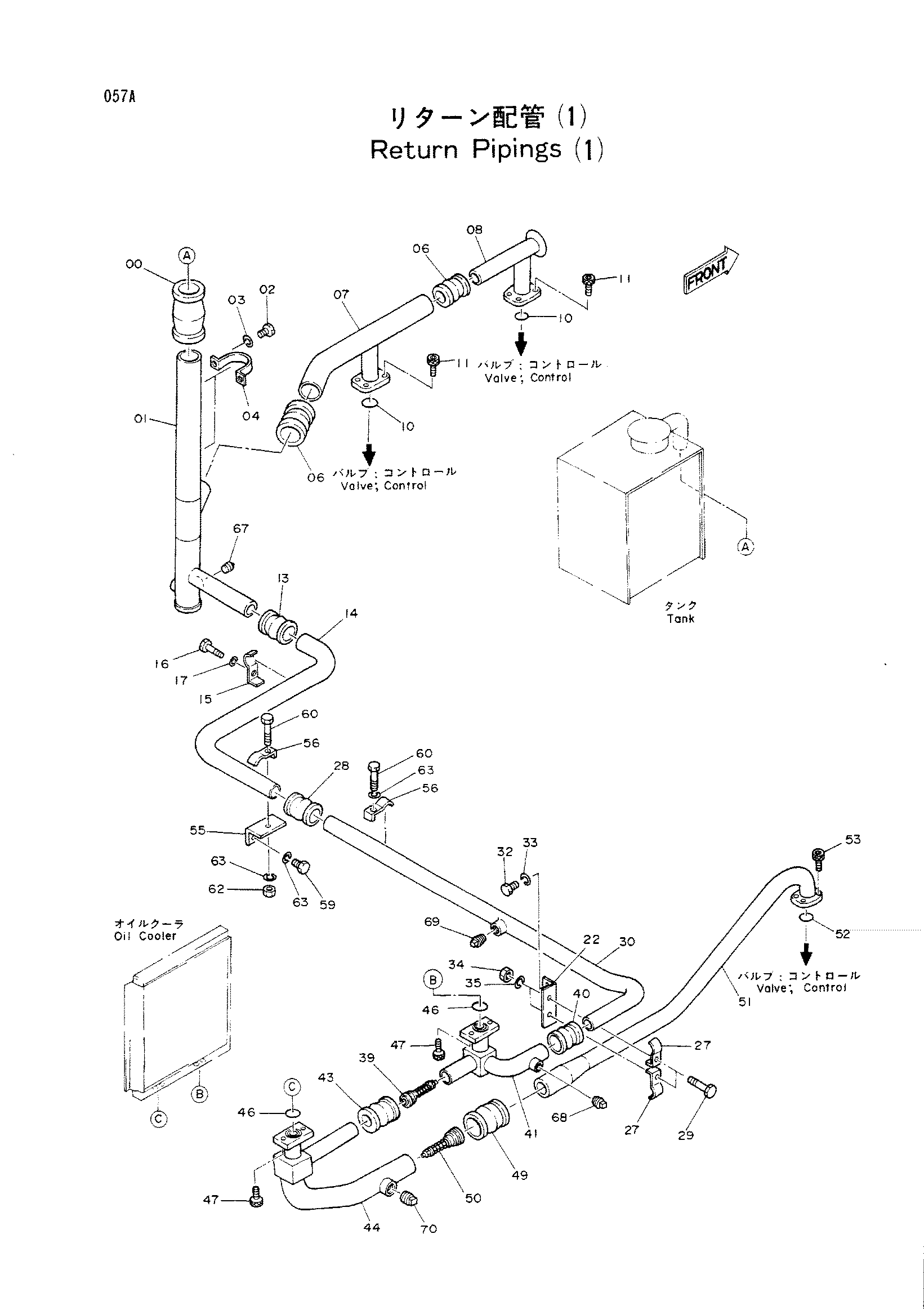

Обратный трубопроводы (1) — HITACHI KH125-3(D)

Заводская схема «Обратный трубопроводы (1)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4071215	Муфта	1
01	8026268	Трубка	1
01	8050313	Трубка	1
02	J901025	Болт	4
03	A590910	Пружинная шайба	4
04	4000909	Хомут трубки	2
06	4067833	Муфта	2
07	8030857	Трубка	1
08	9721447	Трубка	1
10	A811040	Уплотнительное кольцо	2
11	M341236	Болт с внутренним шестигранником	8
13	4069801	Муфта	1
14	4165437	Трубка	1
14	4272139	Трубка	1
15	4053698	Хомут трубки	1
16	J901265	Болт	1
17	A590912	Пружинная шайба	1
22	4145919	Опора	1
27	4053698	Хомут трубки	2
28	4069801	Муфта	1
29	J901270	Болт	2
30	9721363	Трубка	1
32	J901025	Болт	2
33	A590910	Пружинная шайба	2
34	J950012	Гайка	2
35	A590912	Пружинная шайба	2
39	4178429	Клапан	1
40	4069801	Муфта	1
41	8041139	Трубка	1
43	4067834	Муфта	1
44	8029029	Трубка	1
46	A811050	Уплотнительное кольцо	2
47	M341236	Болт с внутренним шестигранником	4
49	4067833	Муфта	1
50	4156841	Клапан	1
51	8029100	Трубка	1
52	A811040	Уплотнительное кольцо	1
53	M341236	Болт с внутренним шестигранником	4
55	4165436	Кронштейн	1
56	4053698	Хомут трубки	2
59	J901225	Болт	2
60	J901270	Болт	2
62	J950012	Гайка	1
63	A590912	Пружинная шайба	4
67	94-2025	Пробка	1
68	94-2023	Пробка	1
69	94-2024	Пробка	1
70	94-2026	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
