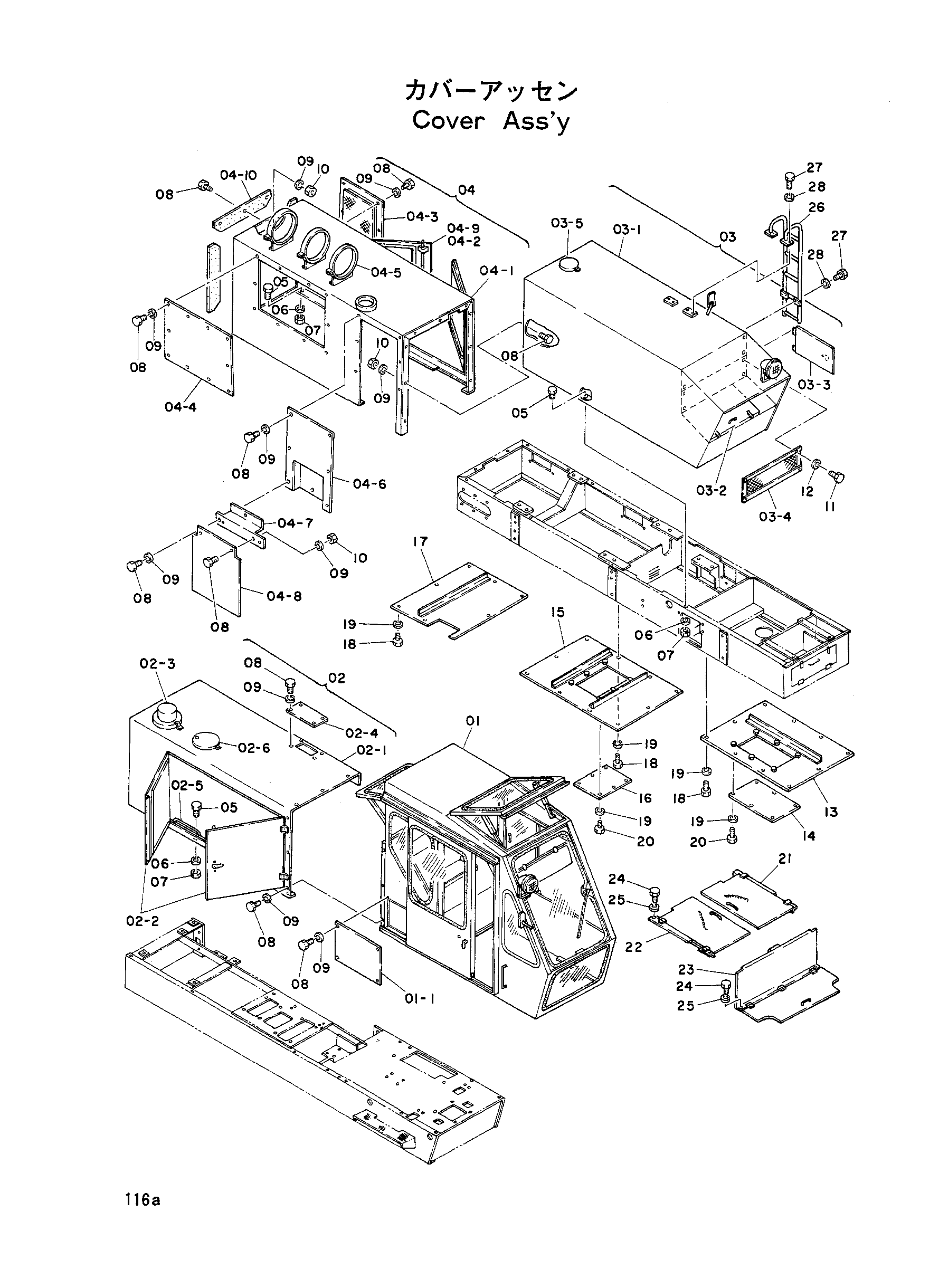

Крышка в сборе — HITACHI KH125

Заводская схема «Крышка в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4055234	Кабина	1
01-1	3009926	Крышка	1
02	4058309	Крышка задний	1
02-1	1002077	Крышка задний	1
02-2	2006904	Хингед дверь	1
02-3	2006909	Крышка	1
02-4	3009933	Крышка	1
02-5	2006910	Стойка	2
02-6	2006936	Колпачок	1
03	4062767	Крышка	1
03-1	2008076	Крышка	1
03-2	2008068	Дверь	1
03-3	2008069	Дверь	1
03-4	2008070	Крышка	2
03-5	2008065	Крышка	1
04	4062715	Крышка	1
04-1	2008077	Крышка	1
04-10	3011356	Резиновая прокладка	4
04-2	2008064	Дверь	1
04-3	2008066	Крышка	1
04-4	3009340	Крышка	1
04-5	2008067	Опора	3
04-6	3011354	Крышка	1
04-7	3011357	Крышка	1
04-8	3011355	Резиновая прокладка	1
04-9	2008063	Стойка	1
05	M111632	Болт	19
06	A590916	Пружинная шайба	19
07	M501613	Гайка	19
08	M111025	Болт	57
09	A590910	Пружинная шайба	57
10	M501008	Гайка	24
11	M200818	Болт	12
12	A590908	Пружинная шайба	12
13	8007202	Пластина	1
14	4047619	Пластина 4	1
15	8010035	Пластина	1
16	4069194	Крышка	1
17	9705720	Пластина	1
18	M111014	Болт	28
19	A590910	Пружинная шайба	40
20	M111016	Болт	12
21	8006818	Крышка	1
22	8006817	Крышка	1
23	7003641	Крышка	1
24	M111016	Болт	8
25	A590910	Пружинная шайба	8
26	8008565	Ступень	1
27	M111032	Болт	8
28	A590910	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
