Таке-уп тумблер в сборе — HITACHI KH125

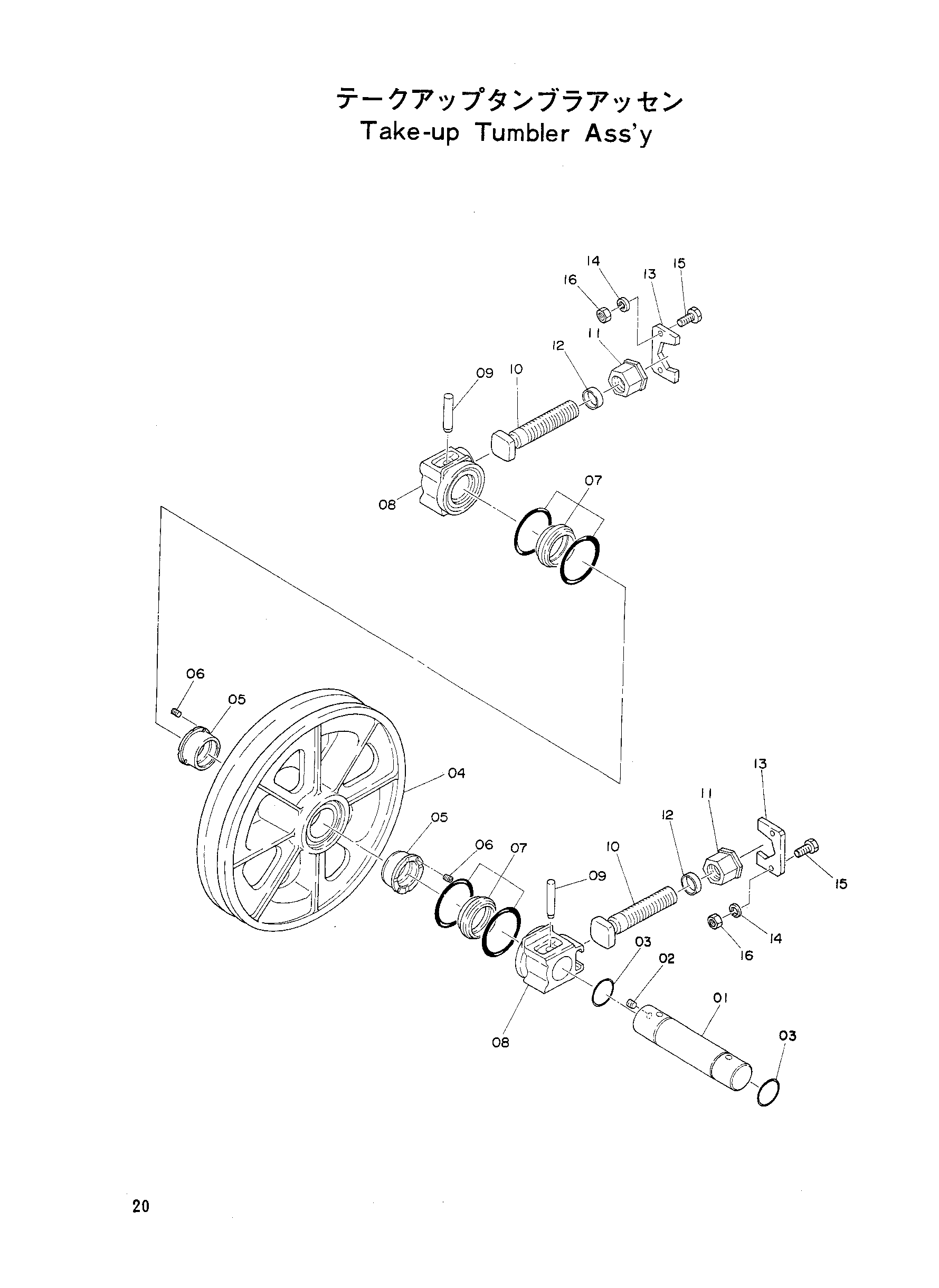

Заводская схема «Таке-уп тумблер в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3001704 | Мост | 1 |
| 01-17 | 9011365 | Тумблер таке-уп | 2 |
| 02 | Z488977 | Пробка | 1 |
| 03 | Z962138 | Уплотнительное кольцо | 2 |
| 04 | 2002930 | Тумблер таке-уп | 1 |
| 05 | 3008452 | Втулка | 2 |
| 06 | J340413 | Винт: комплект | 4 |
| 07 | 4508193 | Уплотнение флоатинг | 2 |
| 08 | 1002441 | Подшипник | 2 |
| 09 | Z456777 | Палец | 2 |
| 10 | 3500938 | Болт регулировочный | 2 |
| 11 | Z496196 | Гайка | 2 |
| 12 | 4503928 | Втулка | 2 |
| 13 | 4032746 | Пластина: блокировка | 2 |
| 14 | A590914 | Пружинная шайба | 4 |
| 15 | M111450 | Болт | 4 |
| 16 | M501411 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
