Трубопроводы гидромотор(револвинг) — HITACHI KH125

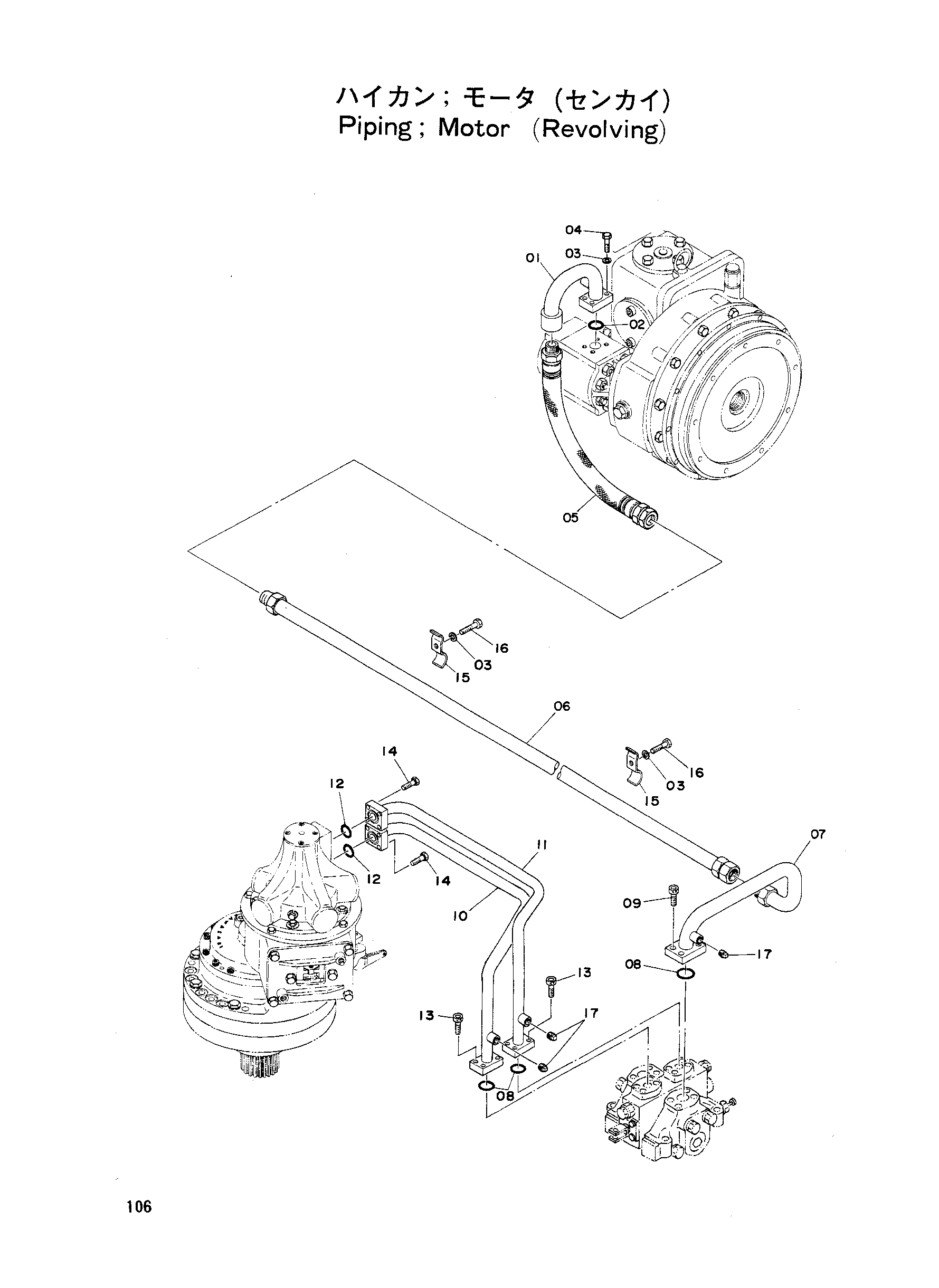

Заводская схема «Трубопроводы гидромотор(револвинг)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9701905 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 1 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | 19H1800 | Болт | 4 |
| 05 | 4054390 | Резиновый шланг | 1 |
| 06 | 9704634 | Трубка | 1 |
| 07 | 8002339 | Трубка | 1 |
| 08 | A811040 | Уплотнительное кольцо | 3 |
| 09 | M341236 | Болт с внутренним шестигранником | 4 |
| 10 | 8007986 | Трубка | 1 |
| 11 | 8007987 | Трубка | 1 |
| 12 | A811030 | Уплотнительное кольцо | 2 |
| 13 | M341036 | Болт с внутренним шестигранником | 8 |
| 14 | 4023940 | Болт с внутренним шестигранником | 8 |
| 15 | 4020643 | Хомут трубки | 2 |
| 16 | M111036 | Болт | 2 |
| 17 | 94-2023 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
