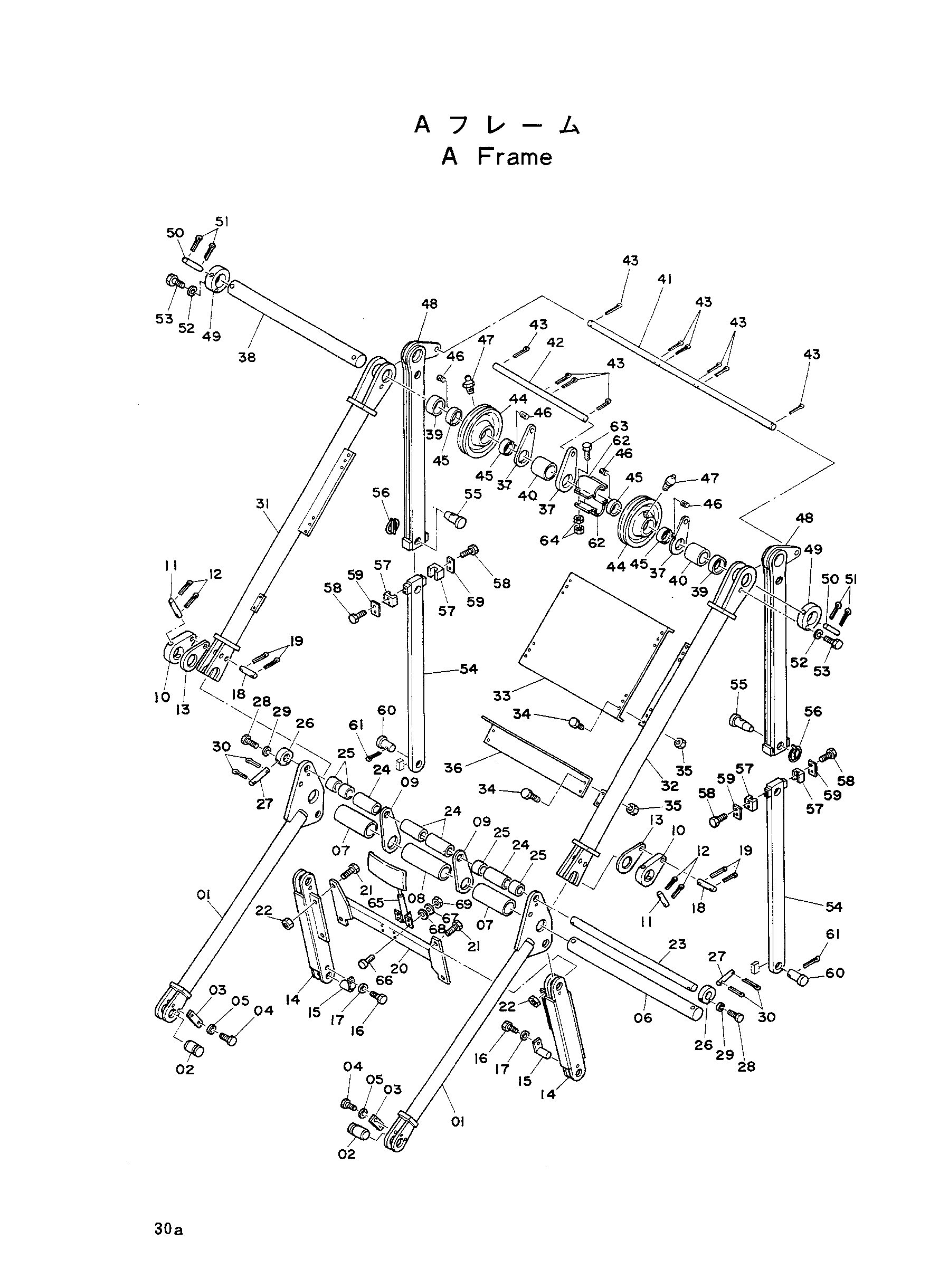

A рама — HITACHI KH125

Заводская схема «A рама» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8015265	LEG передний	2
02	4046637	Палец	2
03	X4246	Стопорная пластина	2
04	M111220	Болт	4
05	A590912	Пружинная шайба	4
06	4016017	Мост	1
07	4016015	Проставка	2
08	4016016	Проставка	1
09	4020159	Тяга	2
10	4019812	Втулка	2
11	Z499802	Палец	2
12	A762016	Шплинт	4
13	4020967	Втулка	2
14	8002289	LEG задний	2
15	9701821	Палец	4
16	M111020	Болт	4
17	A590910	Пружинная шайба	4
18	4019811	Палец	2
19	A764050	Шплинт	4
20	8002329	Стойка	1
21	M111640	Болт	4
22	4026892	U-образная гайка	4
23	4016013	Мост	1
24	4020160	Проставка	4
25	4020161	Ролик	4
26	4016012	Втулка	2
27	4016011	Палец	2
28	M111245	Болт	2
29	A590912	Пружинная шайба	2
30	A762020	Шплинт	4
31	7007945	LEG передний(правый)	1
32	7007946	REG передний(левый)	1
33	3015868	Опора	1
34	M111640	Болт	16
35	4026892	U-образная гайка	16
36	4096189	Ступень	1
37	4085567	Тяга	3
38	3010175	Мост	1
39	4016009	Проставка	2
40	4069136	Проставка	2
41	4120064	Палец	1
42	4093886	Палец	1
43	A765063	Шплинт	10
44	3016268	Канатный блок	2
45	4020215	Втулка	4
46	M450406	Установочный винт	8
47	J75481	Штуцер	2
48	8021234	LEG задний	2
49	Z499801	Втулка	2
50	Z499802	Палец	2
51	A762020	Шплинт	4
52	A590912	Пружинная шайба	2
53	M111245	Болт	2
54	8015727	LEG задний	2
55	4020157	Палец	2
56	Z947447	Палец кольцо	2
57	4020158	Направляющая	4
58	M111225	Болт	8
59	4034073	Стопорная шайба	4
60	4084783	Палец	2
61	A761000	Шплинт	2
62	9711980	Проставка разрезной	2
63	M111040	Болт	4
64	M501008	Гайка	8
65	4097214	Зеркало	1
66	M200620	Болт	4
67	A590906	Пружинная шайба	4
68	A590106	Пружинная шайба	4
69	M500605	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
