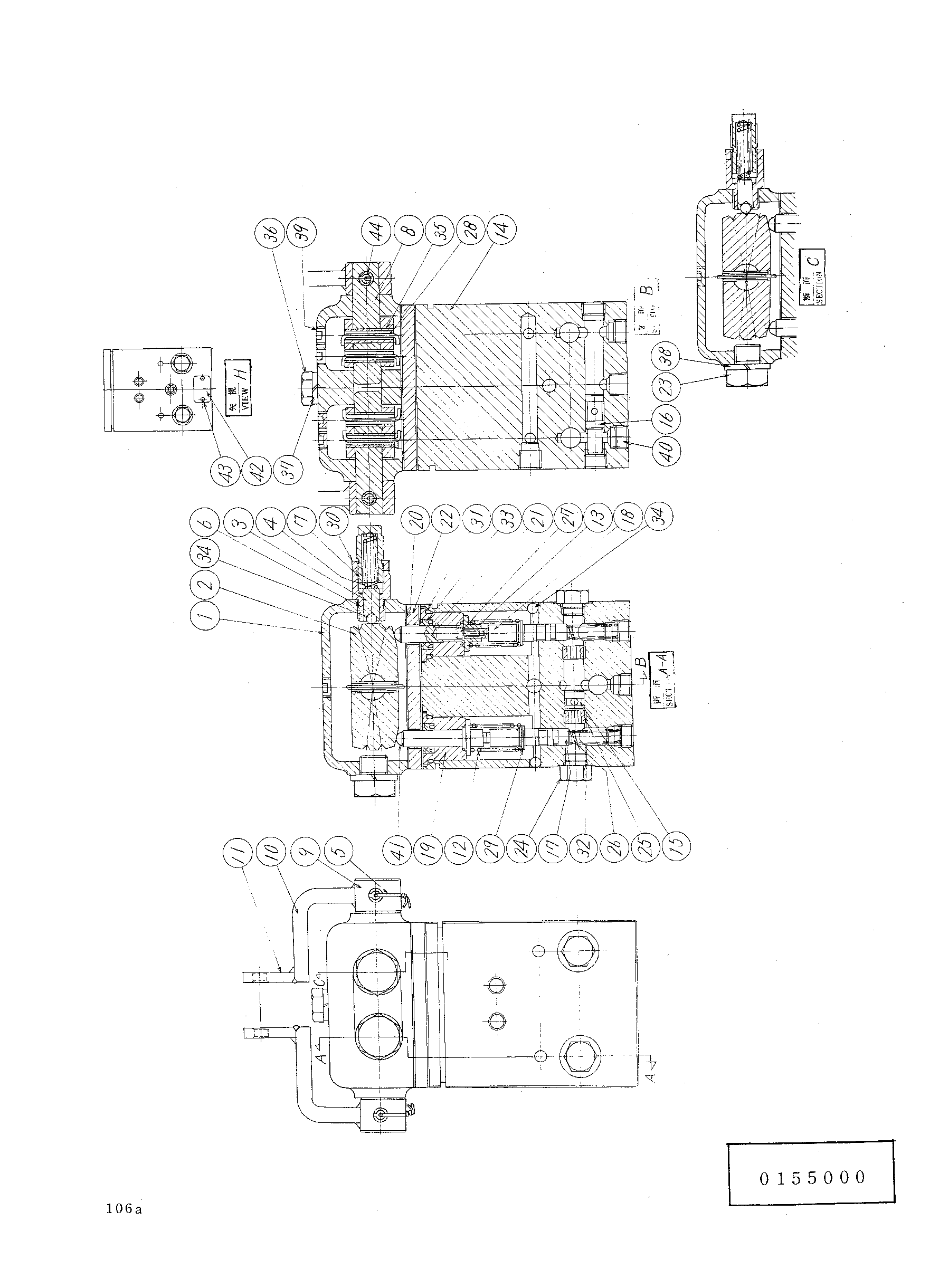

Пилотный клапан — HITACHI KH125

Заводская схема «Пилотный клапан» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4079610	Пилотный клапан	1
01	0155001	Корпус	1
02	0155002	Кулачок	2
03	0155003	Шарик держатель	2
04	0155004	Пружина	2
05	0155005	Зажим	2
06	0155006	Направляющая	2
07	0155007	Винт регулировочный	2
08	0155008	Палец	2
09	0155010	Бобышка	2
10	0155011	Рычаг	2
11	0155012	Рычаг	2
12	0155013	Пружина	4
13	4047453	Втулка	4
14	1001166	Корпус	1
15	4040572	Золотник	2
16	4040573	Золотник	1
17	4040574	Золотник	4
18	4040575	Пружина держатель	4
19	4040576	Разъём	4
20	4040646	Регулировочная шайба	1
21	4047407	Толкатель	4
22	4048584	Пластина	1
23	4036578	Болт	2
24	4506317	Пробка	4
25	4506316	Держатель пружина	4
26	4509486	Пружина	4
27	4509483	Болт	4
28	4034774	Провод	4
29	0155014	Регулировочная шайба	1
30	0155015	Стопорная гайка	2
31	8955656	Уплотнительное кольцо	4
32	Z957366	Уплотнительное кольцо	4
33	4506377	Манжета	4
34	4009412	Шарик	10
9-11	0155009	Рычаг	2
35	4506368	Палец	4
36	M211071	Болт	2
37	A590910	Пружинная шайба	2
38	A590916	Пружинная шайба	2
39	4012542	Пробка	4
40	4012541	Пробка	8
41	4509493	Шарик	4
42	4506435	Информационная табличка	1
43	M492564	Приводной винт	2
44	4504781	Пружинный штифт	2
