Муфта в сборе — HITACHI KH125

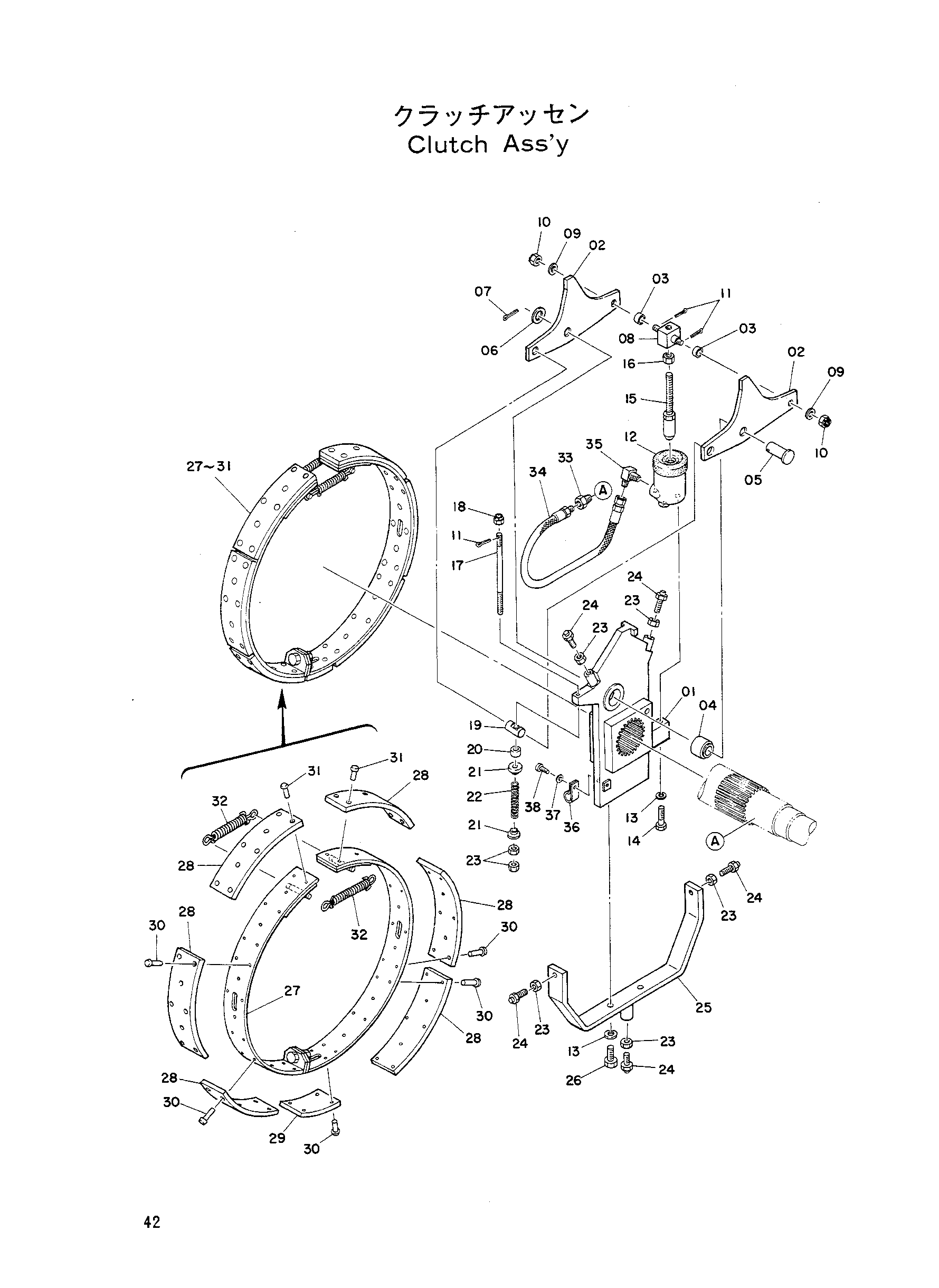

Заводская схема «Муфта в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7007358 | Дривер муфта | 1 |
| 02 | 4035170 | Рычаг | 2 |
| 03 | Z488109 | Втулка | 2 |
| 04 | 4015750 | Игольчатый подшипник | 1 |
| 05 | 4015751 | Палец | 1 |
| 06 | A590124 | Шайба | 1 |
| 07 | A764045 | Шплинт | 1 |
| 08 | 4078541 | Труннион | 1 |
| 09 | A590112 | Шайба | 2 |
| 10 | M541210 | Корончатая гайка | 2 |
| 11 | A763025 | Шплинт | 3 |
| 12 | 4048209 | Гидроцилиндр масляный | 1 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | M111280 | Болт | 2 |
| 15 | 4065656 | Шток | 1 |
| 16 | M511815 | Гайка | 1 |
| 17 | 4080157 | Шток | 1 |
| 18 | M631215 | Гайка | 1 |
| 19 | 4121490 | Палец | 1 |
| 20 | 4035173 | Проставка | 1 |
| 21 | 4028517 | Сиденье | 2 |
| 22 | 4068478 | Пружина | 1 |
| 23 | M501210 | Гайка | 7 |
| 24 | Z435693 | Болт | 5 |
| 25 | 8014017 | Лента направляющая | 1 |
| 26 | M111232 | Болт | 2 |
| 27 | 6000581 | Лента муфта | 1 |
| 27-31 | 9006581 | Лента муфта | 1 |
| 28 | Z317212 | Накладка | 6 |
| 29 | Z435694 | Накладка | 1 |
| 30 | Z929158 | Заклёпка | 46 |
| 31 | Z929157 | Заклёпка | 4 |
| 32 | 4034066 | Пружина | 2 |
| 33 | 4056970 | Адаптер | 1 |
| 34 | 4015754 | Шланг | 1 |
| 35 | 94-1401 | Адаптер | 1 |
| 36 | Z499317 | Зажим | 1 |
| 37 | A590906 | Пружинная шайба | 1 |
| 38 | M430610 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
