Топливный устройство — HITACHI KH125

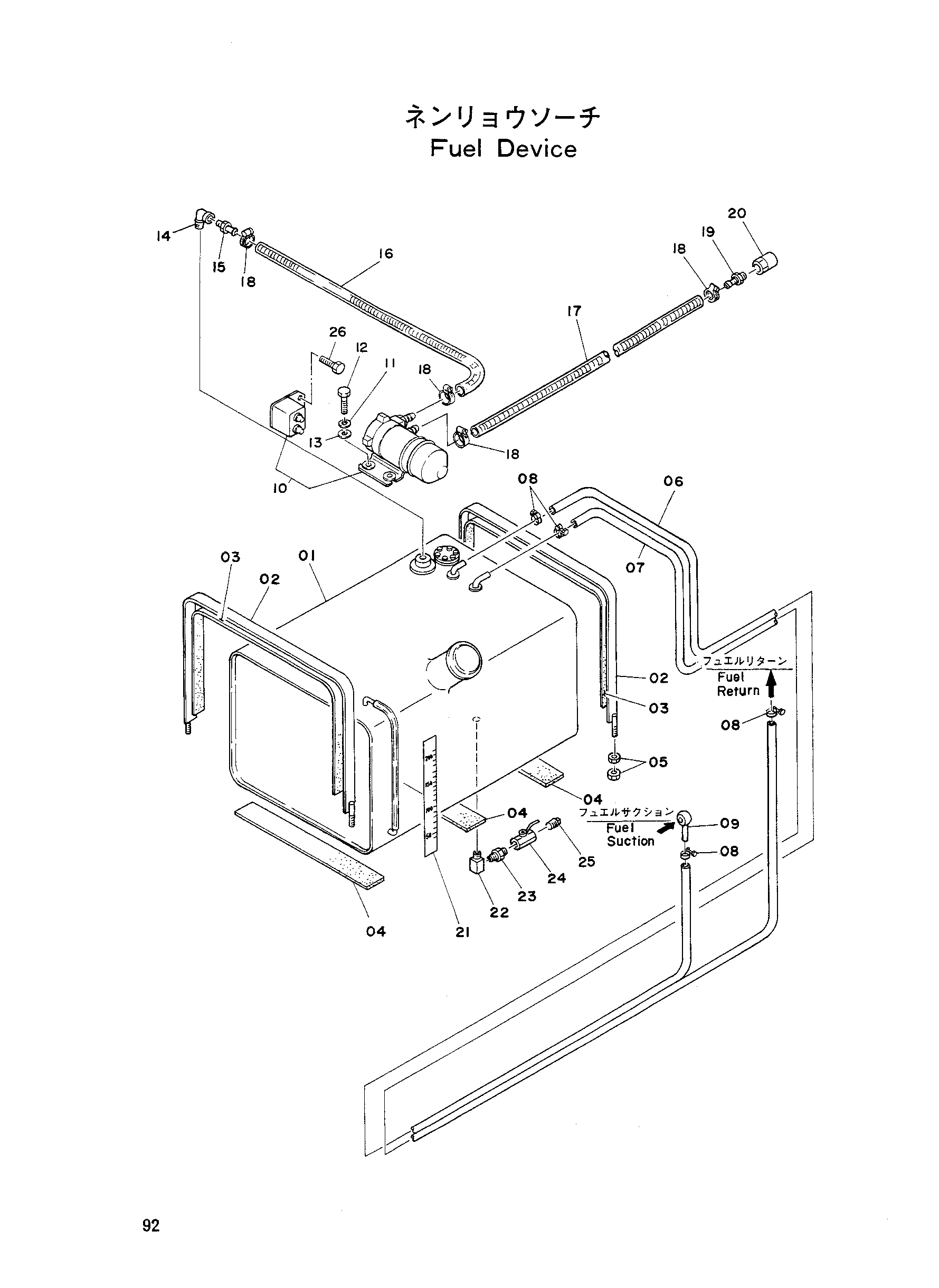

Заводская схема «Топливный устройство» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093819 | Топливный бак | 1 |
| 02 | 9707973 | Лента | 2 |
| 03 | 4079997 | Фелт | 2 |
| 04 | 4053393 | Пластина резиновый | 4 |
| 05 | M501008 | Гайка | 8 |
| 06 | 4033112 | Топливный шланг | 1 |
| 07 | 4033113 | Топливный шланг | 1 |
| 08 | 4514700 | Хомут шланга | 4 |
| 09 | 4053152 | Трубка топливный | 1 |
| 10 | 4103524 | Насос топливный | 1 |
| 11 | A590908 | Пружинная шайба | 3 |
| 12 | M200828 | Болт | 3 |
| 13 | A590108 | Шайба | 3 |
| 14 | 94-0648 | Угловой штуцер | 1 |
| 15 | 4004589 | Соединение | 1 |
| 16 | 4056895 | Топливный шланг | 1 |
| 17 | 4051160 | Топливный шланг | 1 |
| 18 | 4504367 | Зажим | 4 |
| 19 | 4004587 | Соединение | 1 |
| 20 | Z936035 | Сетчатый фильтр | 1 |
| 21 | 4081353 | Информационная табличка | 1 |
| 22 | 4093822 | Угловой штуцер | 1 |
| 23 | J70782 | Штуцер | 1 |
| 24 | 94-4026 | Кран | 1 |
| 25 | J75282 | Пробка масляный | 1 |
| 26 | A200613 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
