Крышка — HITACHI KH125

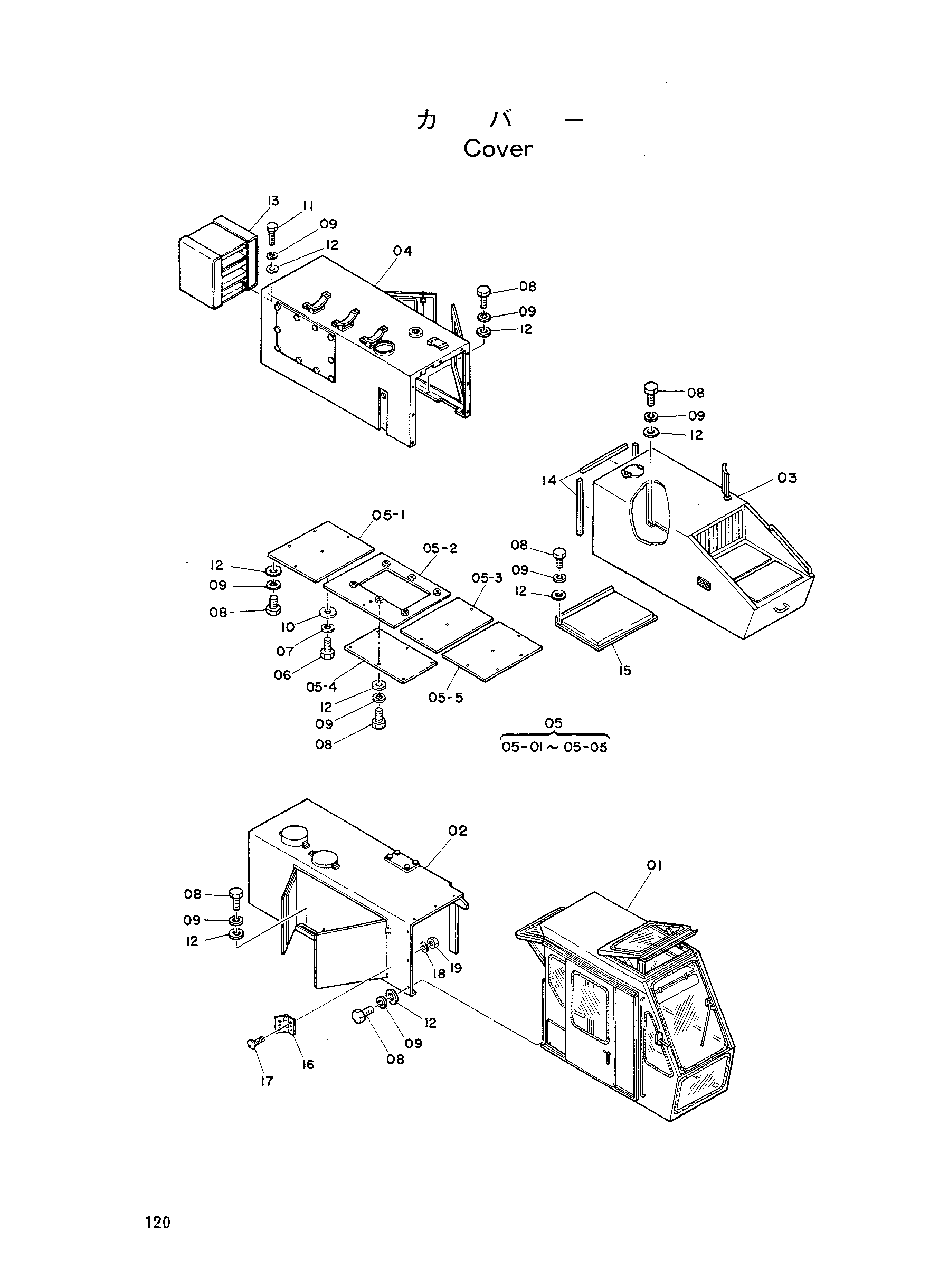

Заводская схема «Крышка» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4108932 | Кабина | 1 |
| 02 | 4095064 | Крышка | 1 |
| 02-1 | 1004730 | Крышка | 1 |
| 02-2 | 2006904 | Хингед дверь | 1 |
| 02-3 | 3018704 | Крышка | 1 |
| 02-4 | 3009954 | Крышка | 1 |
| 02-5 | 3018702 | Крышка | 1 |
| 03 | 4095065 | Крышка | 1 |
| 03-1 | 1004732 | Крышка | 1 |
| 03-2 | 3018703 | Крышка | 1 |
| 03-3 | 3018701 | Петля дверь | 1 |
| 03-4 | 2010003 | Крышка | 1 |
| 03-5 | 2009999 | Крышка | 1 |
| 03-6 | 4086381 | Замок | 1 |
| 03-7 | 4072469 | Зеркало задний | 1 |
| 04 | 4105674 | Крышка | 1 |
| 04-1 | 1005473 | Крышка | 1 |
| 04-2 | 2014432 | Петля дверь | 1 |
| 04-3 | 3018703 | Крышка | 1 |
| 04-4 | 4119698 | Крышка | 1 |
| 04-5 | 3009955 | Кронштейн | 3 |
| 05 | 9034493 | Крышка нижний | 1 |
| 05-1 | 4104545 | Крышка | 1 |
| 05-2 | 9711727 | Крышка | 1 |
| 05-3 | 4104544 | Крышка | 1 |
| 05-4 | 4104547 | Крышка | 1 |
| 05-5 | 4104546 | Крышка | 1 |
| 06 | M111028 | Болт | 6 |
| 07 | A590910 | Пружинная шайба | 6 |
| 08 | M111016 | Болт | 23 |
| 09 | A590910 | Пружинная шайба | 27 |
| 10 | 4104548 | Проставка | 6 |
| 11 | M111071 | Болт | 4 |
| 12 | A590110 | Шайба | 22 |
| 13 | 4088857 | Воздуховод | 1 |
| 14 | 4067605 | Уплотнение | 7 |
| 15 | 8015502 | Крышка | 1 |
| 16 | 4121058 | Петля | 10 |
| 17 | M470516 | Винт | 30 |
| 18 | A590905 | Пружинная шайба | 30 |
| 19 | M500504 | Гайка | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
