Тормоз крышка — HITACHI KH125

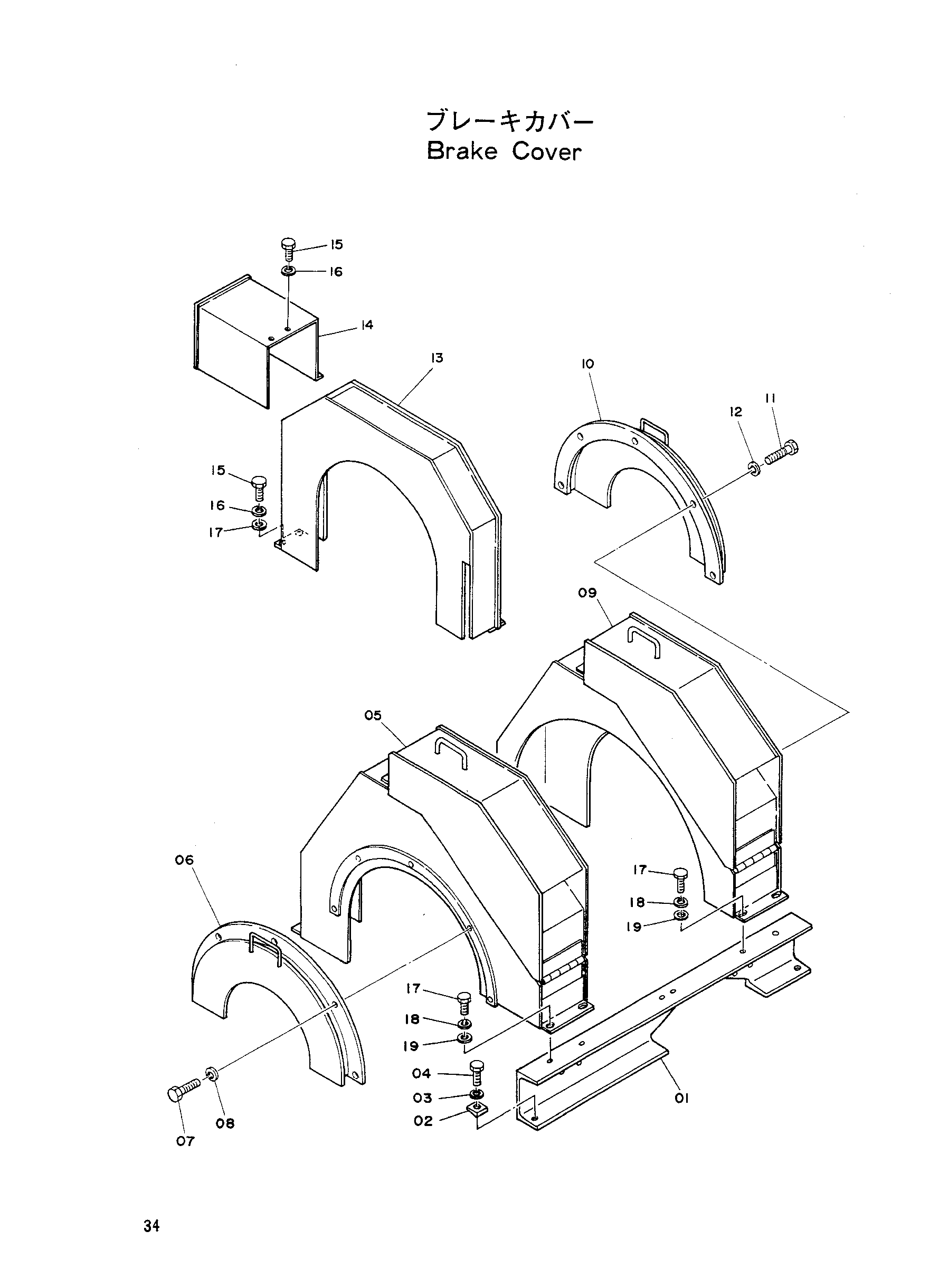

Заводская схема «Тормоз крышка» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3017520 | Кронштейн | 1 |
| 02 | A590712 | Шайба уклон | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | M111225 | Болт | 2 |
| 05 | 6003847 | Крышка | 1 |
| 06 | 9713542 | Крышка | 1 |
| 07 | M200813 | Болт | 5 |
| 08 | A590908 | Пружинная шайба | 5 |
| 09 | 6003846 | Крышка | 1 |
| 10 | 9713542 | Крышка | 1 |
| 11 | M200813 | Болт | 5 |
| 12 | A590908 | Пружинная шайба | 5 |
| 13 | 7005042 | Крышка друм-боом | 1 |
| 14 | 8009534 | Крышка тормоз | 1 |
| 15 | M111016 | Болт | 14 |
| 16 | A590910 | Пружинная шайба | 14 |
| 17 | A590110 | Шайба | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
