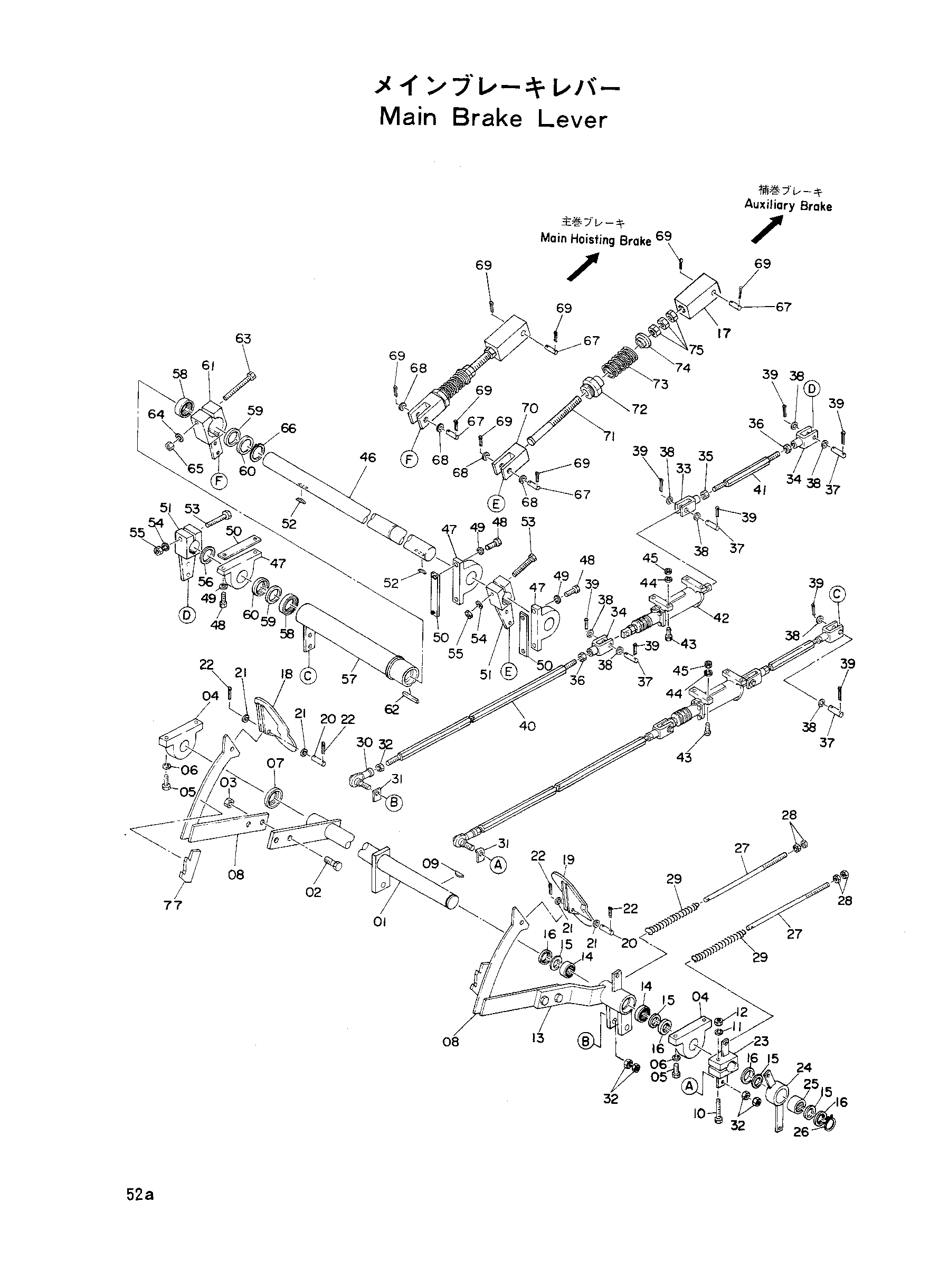

Основной стойка тормоз рычаг — HITACHI KH125

Заводская схема «Основной стойка тормоз рычаг» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8004587	Шток	1
02	M321436	Болт реамер	4
03	M501210	Гайка	4
04	Z942014	Блок	2
05	M111240	Болт	4
06	A590912	Пружинная шайба	4
07	Z445076	Крышка	1
08	9703148	Рычаг тормоз	2
09	94-2514	Шпонка воодруфф	1
10	M111063	Болт	1
11	A590910	Пружинная шайба	1
12	M501008	Гайка	1
13	8004218	Рычаг	1
14	Z944503	Игольчатый подшипник	2
15	Z47469	Уплотнение	4
16	Z445076	Крышка	4
17	4039727	Разъём	2
18	9702302	Накладка	1
19	9702303	Накладка	1
20	4001826	Палец	2
21	A590114	Шайба	4
22	A763025	Шплинт	4
23	9701886	Рычаг	1
24	9701431	Рычаг	1
25	Z944579	Игольчатый подшипник	1
26	Z929231	Кольцо	1
27	Z499908	Шток	2
28	M501008	Гайка	4
29	Z41564	Пружина тентион	2
30	4020678	Шарнир	2
31	4020443	Стопорная шайба	2
32	M561408	Гайка	6
33	9700172	Концевой вилка	2
34	9700285	Концевой вилка(левый)	4
35	M501613	Гайка	2
36	4002684	Гайка(левый)	4
37	4001826	Палец	6
38	A590114	Шайба	12
39	A763025	Шплинт	12
40	4015403	Шток	2
41	4015404	Шток	2
42	4058678	Клапан боостер	2
43	M200832	Болт	8
44	A590908	Пружинная шайба	8
45	M500807	Гайка	8
46	4015402	Мост	1
47	Z942014	Блок	3
48	M111240	Болт	6
49	Z590912		6
50	Z441273	Регулировочная шайба	3
51	4017538	Рычаг	2
52	94-2514	Шпонка воодруфф	2
53	M111063	Болт	2
54	A590910	Пружинная шайба	2
55	M501008	Гайка	2
56	Z445076	Крышка	1
57	8001733	Рычаг 110	1
58	Z944503	Игольчатый подшипник	2
59	Z47469	Уплотнение	2
60	Z445076	Крышка	2
61	8003481	Рычаг	1
62	A771050	Шпонка	1
63	M111200	Болт	1
64	A590912	Пружинная шайба	1
65	M501210	Гайка	1
66	Z929231	Кольцо	1
67	Z417642	Кронштейн	0
68	A590114	Шайба	8
69	A763025	Шплинт	8
70	4039729	Концевой вилка	2
71	4031371	Шток 240	2
72	4039728	Опора	2
73	4008400	Пружина	2
74	4006601	Опора	2
75	M501613	Гайка	6
76	M501610	Гайка	2
77	Z419165	Зуб	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
