Радиатор в сборе — HITACHI KH125

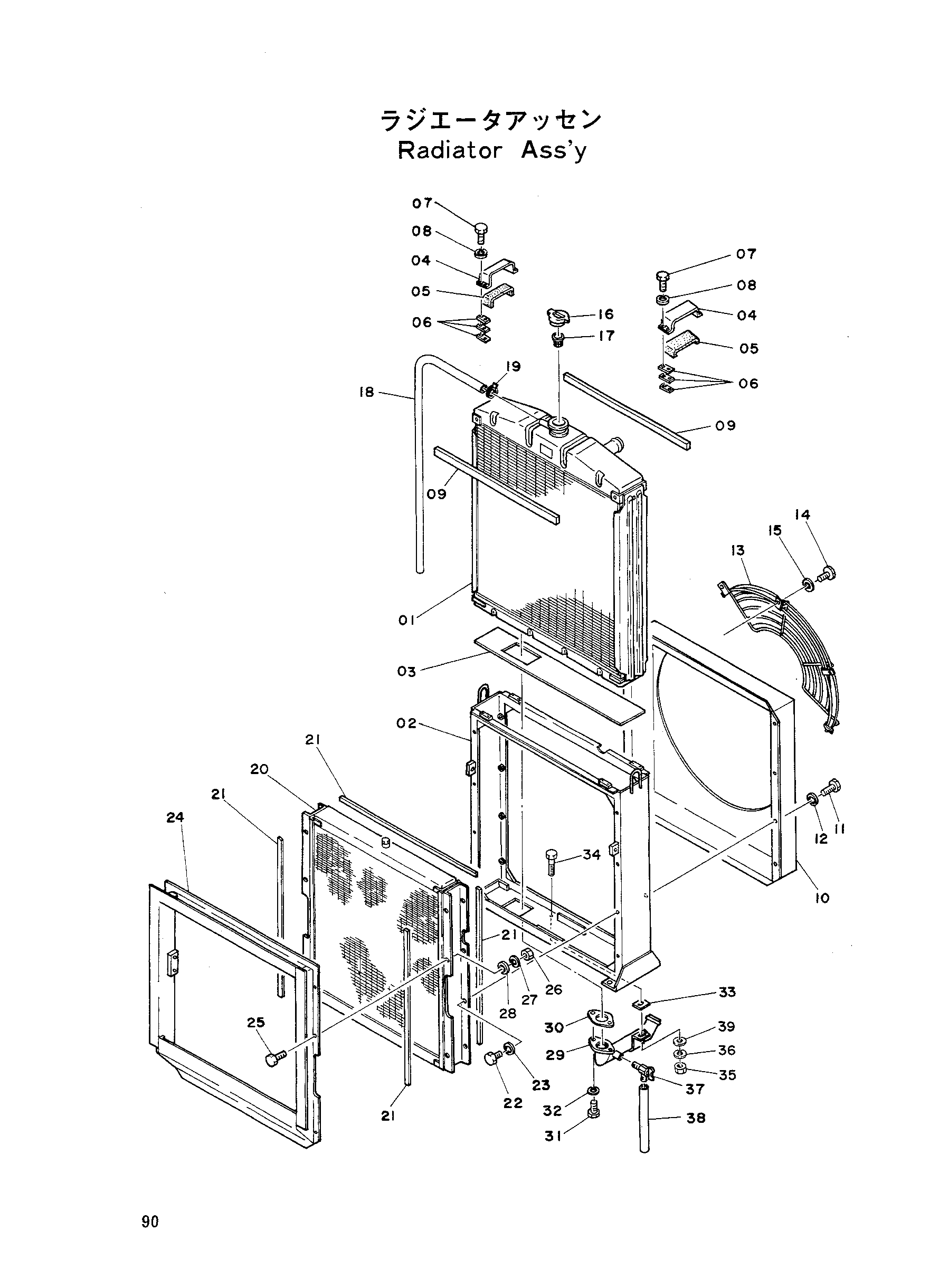

Заводская схема «Радиатор в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4130364 | Радиатор коре | 1 |
| 01-39 | 4122315 | Радиатор узел' | 1 |
| 02 | 4119167 | Рама | 1 |
| 03 | 4119168 | Резиновая прокладка | 1 |
| 04 | 4072094 | Хомут | 2 |
| 05 | 4072095 | Сиденье | 2 |
| 06 | 4072096 | Регулировочная шайба | 12 |
| 07 | M200820 | Болт | 8 |
| 08 | A590908 | Пружинная шайба | 8 |
| 09 | 4104813 | Манжета | 2 |
| 10 | 4119169 | Кожух | 1 |
| 11 | M111020 | Болт | 8 |
| 12 | A590910 | Пружинная шайба | 8 |
| 13 | 4119170 | Провод сетка | 1 |
| 14 | M111020 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | 4072098 | Колпачок | 1 |
| 17 | 4072099 | Сетчатый фильтр | 1 |
| 18 | 4119171 | Трубка | 1 |
| 19 | 4072100 | Зажим | 2 |
| 20 | 4121414 | Масляный радиатор в сборе | 1 |
| 21 | 4083953 | Манжета | 4 |
| 22 | M111020 | Болт | 8 |
| 23 | A590910 | Пружинная шайба | 8 |
| 24 | 4119173 | Воздуховод | 1 |
| 25 | M111020 | Болт | 6 |
| 26 | M501008 | Гайка | 6 |
| 27 | A590910 | Пружинная шайба | 6 |
| 28 | A590110 | Шайба | 6 |
| 29 | 4119174 | Трубка | 1 |
| 30 | 4119175 | Гасккет | 1 |
| 31 | M111232 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | 4072107 | Регулировочная шайба | 10 |
| 34 | M111032 | Болт | 1 |
| 35 | M501008 | Гайка | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | 4083949 | Дренажный клапан | 1 |
| 38 | 4089081 | Трубка внйле | 1 |
| 39 | A590110 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
