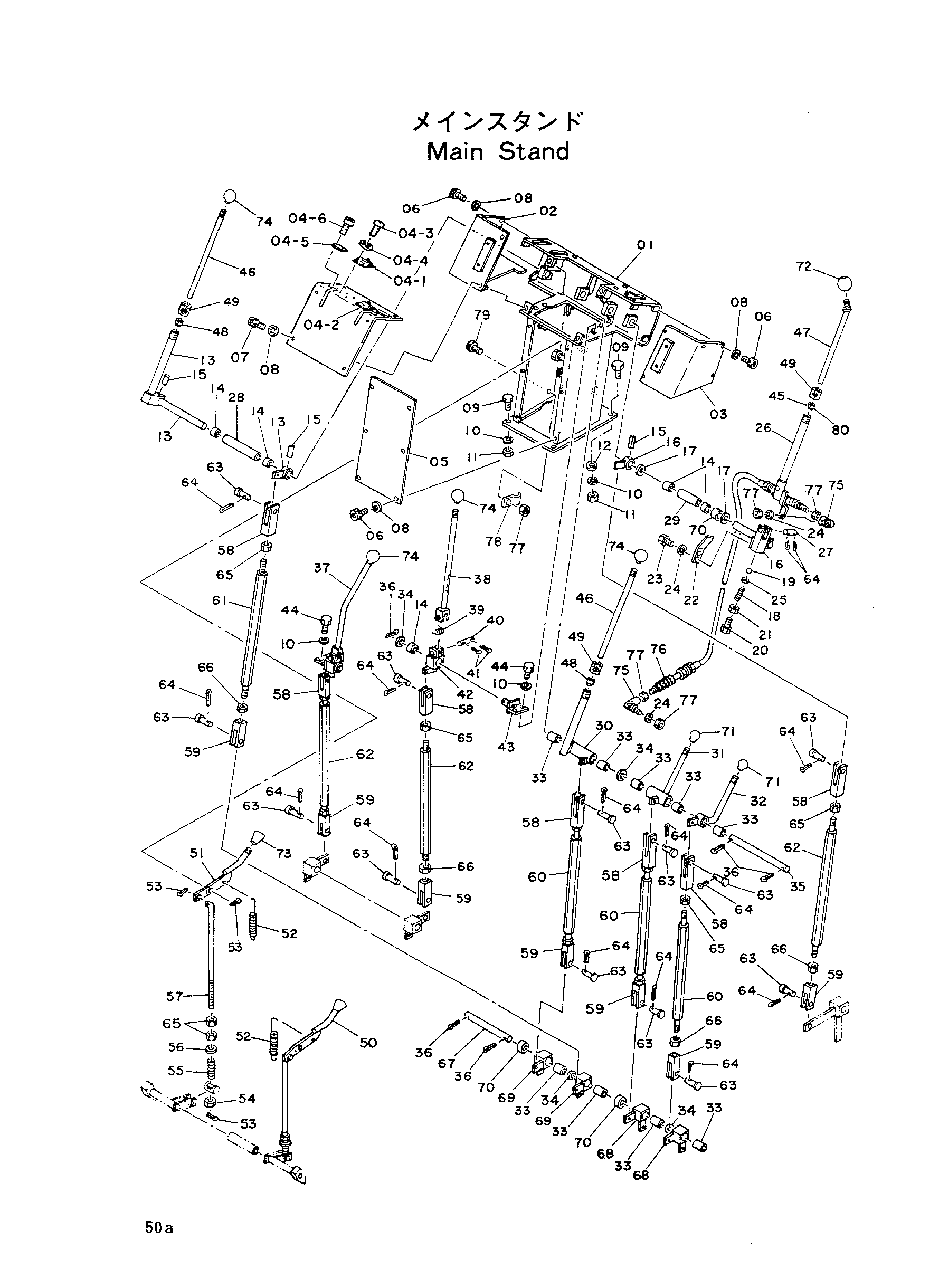

Основной стойка — HITACHI KH125

Заводская схема «Основной стойка» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6002755	Стойка основной	1
01-08	9024199	Стойка основной	1
02	8011978	Крышка	1
03	8009601	Крышка	1
04	8011977	Крышка	1
04-1	4024037	Защёлка	1
04-2	4024036	Защёлка	1
04-3	M430510	Винт	8
04-4	A590905	Пружинная шайба	8
04-5	4079611	Стопорная пластина	2
04-6	M340614	Болт	6
05	4040106	Крышка	1
06	M340610	Болт с внутренним шестигранником	12
07	M340614	Болт	4
08	A590906	Пружинная шайба	16
09	M111025	Болт	4
10	A590910	Пружинная шайба	8
11	M501008	Гайка	4
12	A590110	Шайба	1
13	8011979	Рычаг H	1
14	Z969308	Игольчатый подшипник	6
15	4504781	Пружинный штифт	3
16	8011980	Рычаг S1	1
17	4019016	Регулировочная шайба	10
18	4071168	Пружина	1
19	D910651	Шарик	1
20	M111228	Болт	1
21	M501210	Гайка	1
22	4067203	Пружина пластина	1
23	M200610	Болт	2
24	A590906	Пружинная шайба	4
25	A590105	Шайба	1
26	8011981	Рычаг S	1
27	Z47503	Палец	1
28	4082834	Проставка	1
29	4082835	Проставка	1
30	9707874	Рычаг B	1
31	9707875	Рычаг TR	1
32	9707876	Рычаг TL	1
33	Z972267	Игольчатый подшипник	9
34	A590120	Шайба	5
35	4079625	Палец	1
36	A764032	Шплинт	6
37	9704768	Рычаг клутх R	1
38	9704767	Рычаг клутх L	1
39	4027447	Пружина	2
40	Z499844	Палец	2
41	J412520	Шплинт	4
42	9708164	Рычаг	2
43	9703353	Палец	2
44	M111014	Болт	4
45	4082836	Ограничитель	1
46	4079621	Рычаг	2
47	9707877	Рычаг S	1
48	4026635	Ограничитель	2
49	4079624	Рукоятка блокировка	3
50	9708402	Рычаг	1
51	9708403	Рычаг	1
52	Z429228	Пружина тентион	2
53	A762020	Шплинт	6
54	M530810	Корончатая гайка	2
55	Z494915	Пружина	2
56	A590108	Шайба	2
57	4040104	Шток	2
58	M980844	Концевой вилка	7
59	M990844	Концевой вилка	7
60	4082831	Шток	3
61	4082833	Шток	1
62	4082832	Шток	3
63	A740821	Палец	14
64	A762013	Шплинт	16
65	M500807	Гайка	11
66	4015380	Гайка(левый)	7
67	4015397	Палец	1
68	9707887	Рычаг	2
69	9707878	Рычаг	2
70	4079642	Проставка	3
71	4014165	Рукоятка	2
72	4004656	Рукоятка	1
73	Z442900	Рукоятка	2
74	Z499845	Рукоятка	4
75	4015412	Соединение	2
76	4079620	Трос управления	1
77	M500605	Гайка	6
78	Z967773	Хомут	3
79	M340614	Болт	2
80	4087053	Ограничитель C	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
