Измеритель в сборе — HITACHI KH125

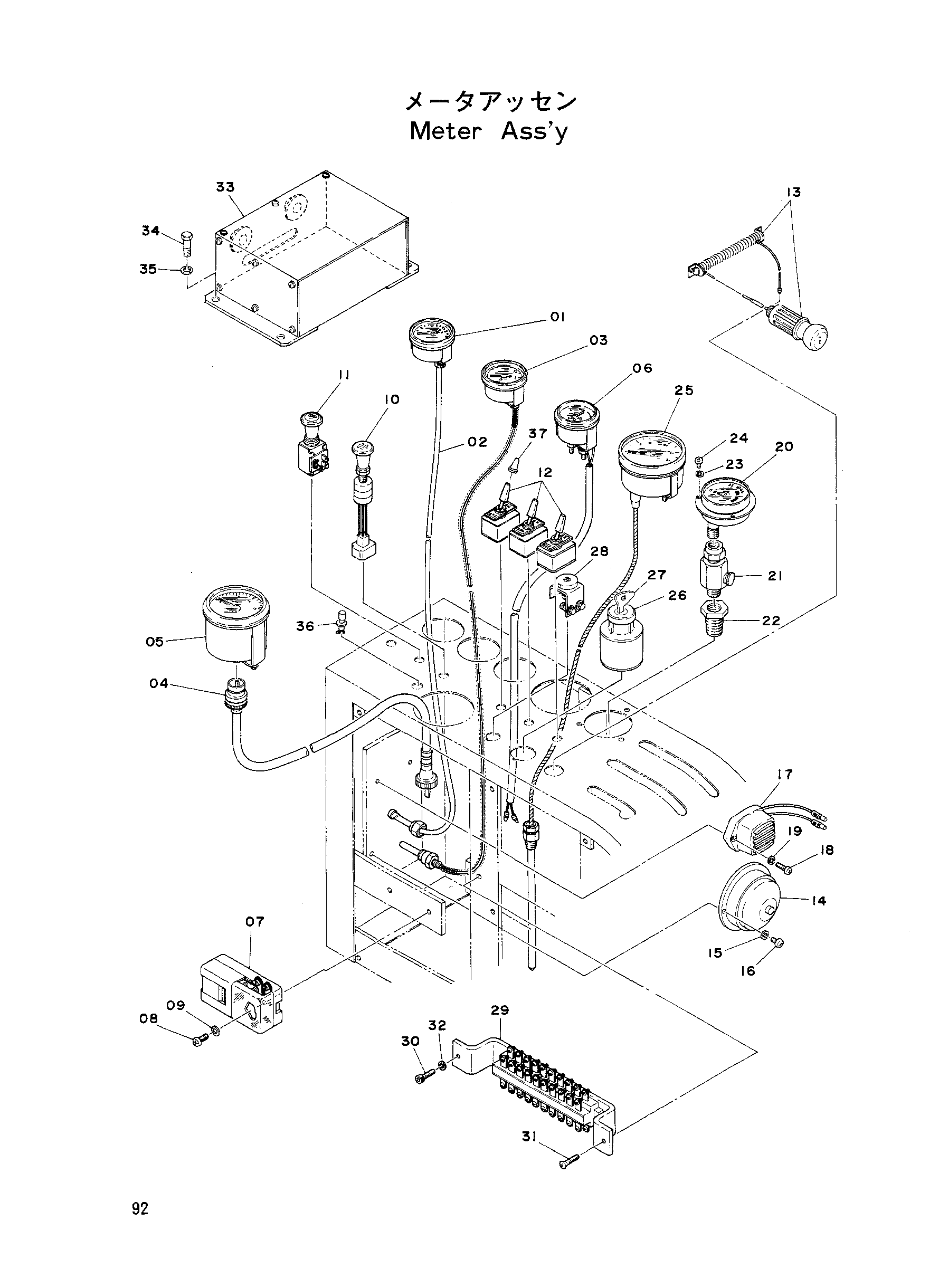

Заводская схема «Измеритель в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4032376 | Указатель | 1 |
| 01-02 | 4015285 | Указатель | 1 |
| 02 | 4032377 | Шланг | 1 |
| 03 | 4015286 | Тхермометер | 1 |
| 04 | 4020932 | Трос измеритель | 1 |
| 05 | 4020933 | Такхо-метер | 1 |
| 06 | Z326748 | Измеритель ампере | 1 |
| 07 | 4023319 | Короб предохранитель | 1 |
| 08 | M430616 | Винт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | 4016727 | Выключатель | 1 |
| 11 | Z973205 | Выключатель | 1 |
| 12 | 4038244 | Выключатель | 3 |
| 13 | 4026605 | Лигхтер кигар | 1 |
| 14 | Z947457 | Белл | 1 |
| 15 | A590903 | Пружинная шайба | 2 |
| 16 | M430310 | Винт | 2 |
| 17 | Z950703 | Зуммер | 1 |
| 18 | M430413 | Винт | 2 |
| 19 | A590904 | Пружинная шайба | 2 |
| 20 | 4015432 | Указатель | 1 |
| 21 | 4015431 | Думпер | 1 |
| 22 | 94-0685 | Переходник S | 1 |
| 23 | A590904 | Пружинная шайба | 3 |
| 24 | M430406 | Винт | 3 |
| 25 | 4020655 | Тхермометер | 1 |
| 26 | 4023318 | Замок зажигания | 1 |
| 27 | 4027723 | Шпонка | 1 |
| 28 | 4023320 | Сигнал отопитель | 1 |
| 29 | 4047353 | Клемма | 1 |
| 30 | M340610 | Болт с внутренним шестигранником | 1 |
| 31 | M470613 | Винт | 1 |
| 32 | A590906 | Пружинная шайба | 1 |
| 33 | 4046089 | Короб реле | 1 |
| 34 | M111014 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | 4042364 | Выключатель пусх | 1 |
| 37 | 4042098 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
