Основной стойка — HITACHI KH125

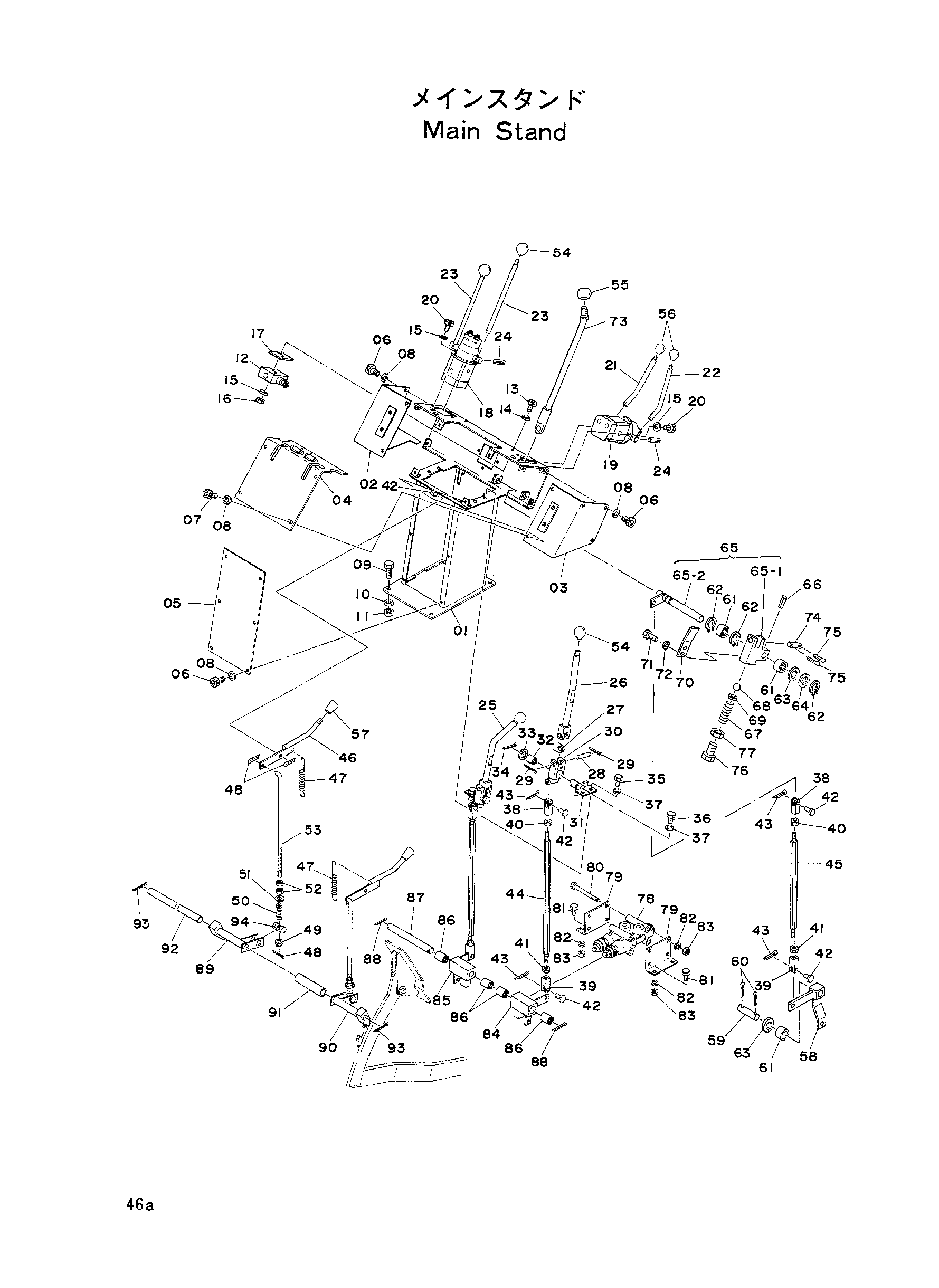

Заводская схема «Основной стойка» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6002243	Стойка	1
01-08	9020125	Стойка основной в сборе	1
02	8004643	Крышка	1
03	8009601	Крышка	1
04	8007425	Крышка	1
05	4040106	Крышка	1
06	M340610	Болт с внутренним шестигранником	12
07	M340614	Болт	4
08	A590906	Пружинная шайба	16
09	M111025	Болт	4
10	A590910	Пружинная шайба	4
11	M501008	Гайка	4
12	X4067201		1
13	M340656	Болт с внутренним шестигранником	2
14	A590106	Пружинная шайба	2
15	A590906	Пружинная шайба	10
16	M500605	Гайка	2
17	4071026	Проставка	1
18	4046405	Клапан	1
19	4046406	Клапан	1
20	M340616	Болт с внутренним шестигранником	8
21	4020844	Рычаг	1
22	4020845	Рычаг	1
23	4015384	Рычаг	2
24	4015383	Пружинный штифт	4
25	9704768	Рычаг клутх R	1
26	9704767	Рычаг клутх L	1
27	4027447	Пружина	2
28	Z499844	Палец	2
29	J412520	Шплинт	4
30	9701419	Рычаг	2
31	9703353	Палец	2
32	Z972267	Игольчатый подшипник	2
33	A590120	Шайба	2
34	A764032	Шплинт	2
35	M111014	Болт	3
36	M111018	Болт	1
37	A590910	Пружинная шайба	4
38	M980844	Концевой вилка	3
39	M990844	Концевой вилка	3
40	M500807	Гайка	3
41	4015380	Гайка(левый)	3
42	A740821	Палец	8
43	A762013	Шплинт	6
44	4040103	Шток	2
45	4067205	Шток	1
46	9704771	Рычаг	2
47	Z429228	Пружина тентион	2
48	A762020	Шплинт	6
49	M530810	Корончатая гайка	2
50	Z494915	Пружина	2
51	A590108	Шайба	2
52	M500807	Гайка	4
53	4040104	Шток	2
54	Z499848	Рукоятка	4
55	4004656	Рукоятка	1
56	4014165	Рукоятка	2
57	Z442900	Рукоятка	2
58	9705976	Рычаг	1
59	Z410407	Палец	1
60	A765032	Шплинт	2
61	Z969308	Игольчатый подшипник	2
62	Z959500	Стопорное кольцо	3
63	A590120	Шайба	2
64	4019016	Регулировочная шайба	3
65	8010334	Рычаг в сборе	1
65-1	8009603	Рычаг	1
65-2	8010335	Рычаг	1
66	4504781	Пружинный штифт	1
67	4071168	Пружина	1
68	D910651	Шарик	1
69	A590105	Шайба	1
70	4067203	Пружина пластина	1
71	M200610	Болт	2
72	A590906	Пружинная шайба	2
73	8009604	Рычаг S	1
74	Z47503	Палец	1
75	A762020	Шплинт	2
76	M111228	Болт	1
77	M501210	Гайка	1
78	4014493	Клапан прес.	1
79	4015398	Кронштейн	2
80	M200801	Болт	4
81	M200825	Болт	4
82	A590908	Пружинная шайба	8
83	M500807	Гайка	8
84	9701426	Рычаг	1
85	9701427	Рычаг	1
86	Z972267	Игольчатый подшипник	4
87	4015397	Палец	1
88	A764032	Шплинт	2
89	9702248	Рычаг	1
90	9702247	Рычаг	1
91	4015401	Проставка	1
92	4015399	Палец	1
93	A764032	Шплинт	2
94	4015400	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
