Таке-уп тумблер в сборе — HITACHI KH125

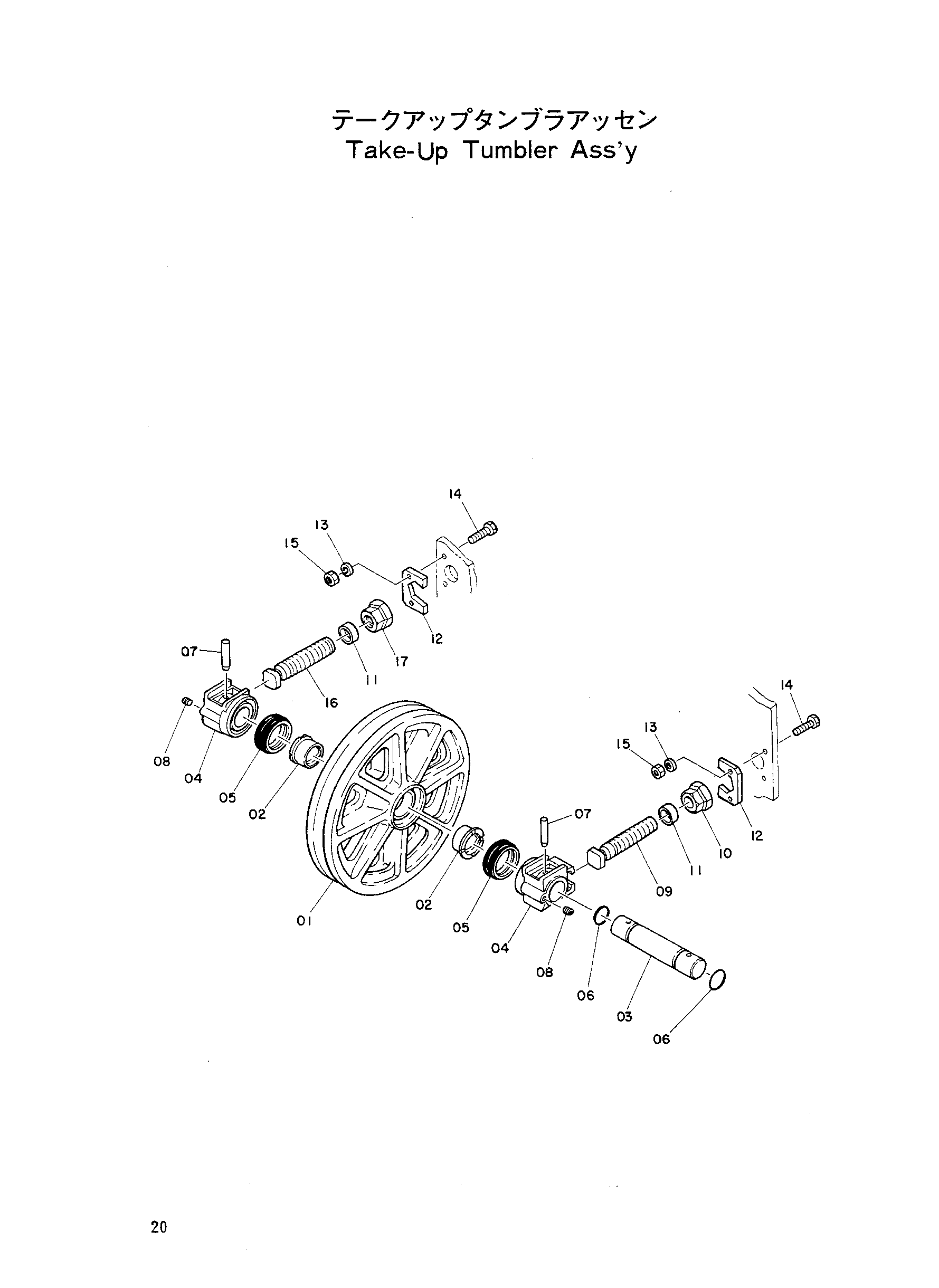

Заводская схема «Таке-уп тумблер в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2002930 | Тумблер таке-уп | 1 |
| 01-15 | 9030466 | Тумблер таке-уп | 2 |
| 02 | 3013749 | Втулка | 2 |
| 03 | 4083989 | Мост | 1 |
| 04 | 1003919 | Подшипник | 2 |
| 05 | 4110362 | Уплотнение группа | 2 |
| 06 | A810070 | Уплотнительное кольцо | 2 |
| 07 | Z456777 | Палец | 2 |
| 08 | 94-2011 | Пробка | 2 |
| 09 | 3500938 | Болт регулировочный | 1 |
| 10 | Z496196 | Гайка | 1 |
| 11 | 4503928 | Втулка | 2 |
| 12 | 4032746 | Пластина: блокировка | 2 |
| 13 | A590914 | Пружинная шайба | 4 |
| 14 | M111450 | Болт | 4 |
| 15 | M501411 | Гайка | 4 |
| 16 | 3018957 | Болт регулировочный | 1 |
| 17 | 4108711 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
