Трубопроводы гидромотор(хоистинг, стрела хоистинг) — HITACHI KH125

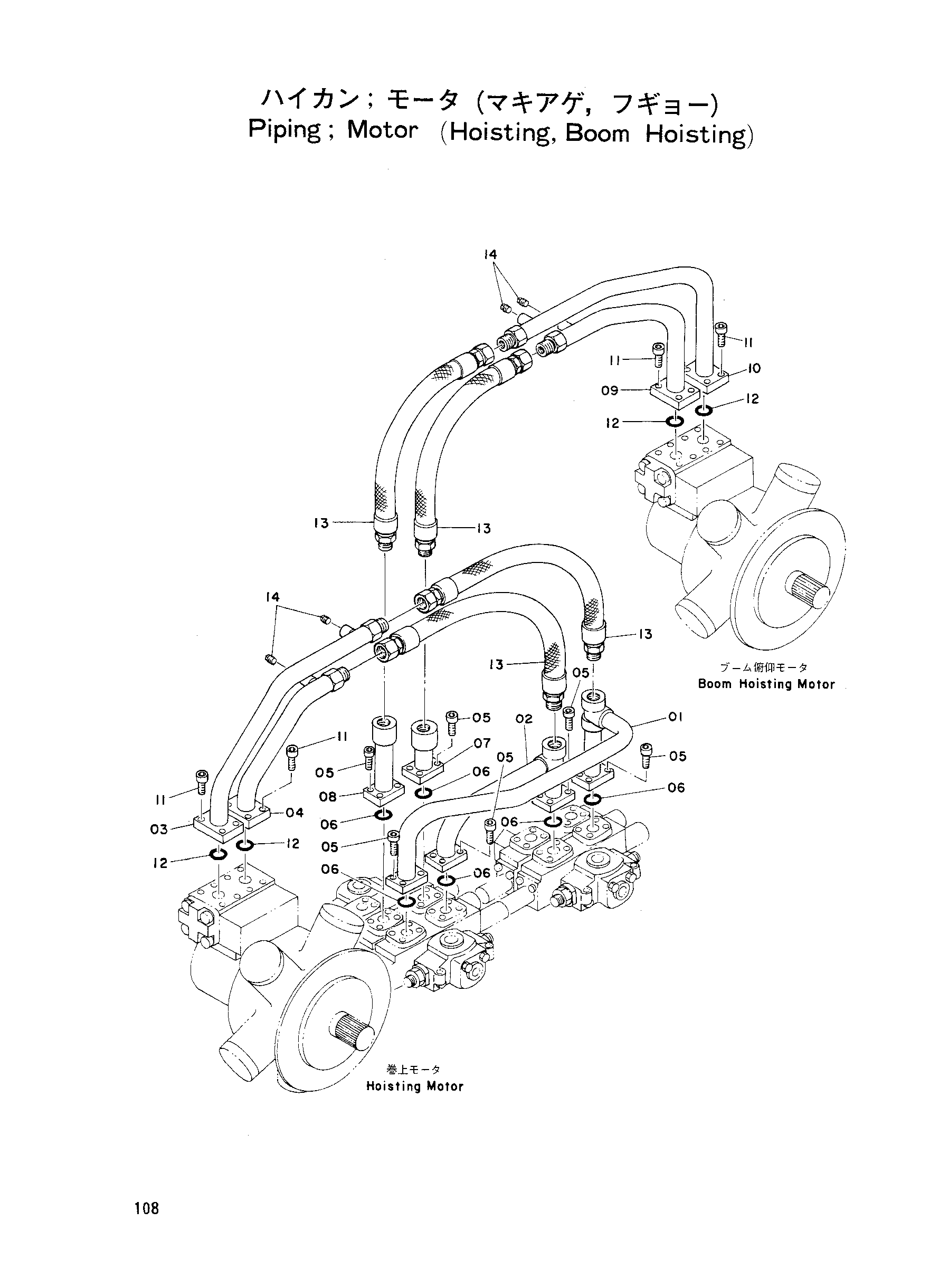

Заводская схема «Трубопроводы гидромотор(хоистинг, стрела хоистинг)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8002342 | Трубка | 1 |
| 02 | 9701907 | Трубка | 1 |
| 03 | 8007283 | Трубка H3 | 1 |
| 04 | 8007284 | Трубка H4 | 1 |
| 05 | M341036 | Болт с внутренним шестигранником | 24 |
| 06 | A811035 | Уплотнительное кольцо | 6 |
| 07 | 9701910 | Трубка | 1 |
| 08 | 9701911 | Трубка | 1 |
| 09 | 9704637 | Трубка B3 | 1 |
| 10 | 8007047 | Трубка | 1 |
| 11 | M351236 | Болт с внутренним шестигранником | 16 |
| 12 | A811040 | Уплотнительное кольцо | 4 |
| 13 | 4054390 | Резиновый шланг | 4 |
| 14 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
