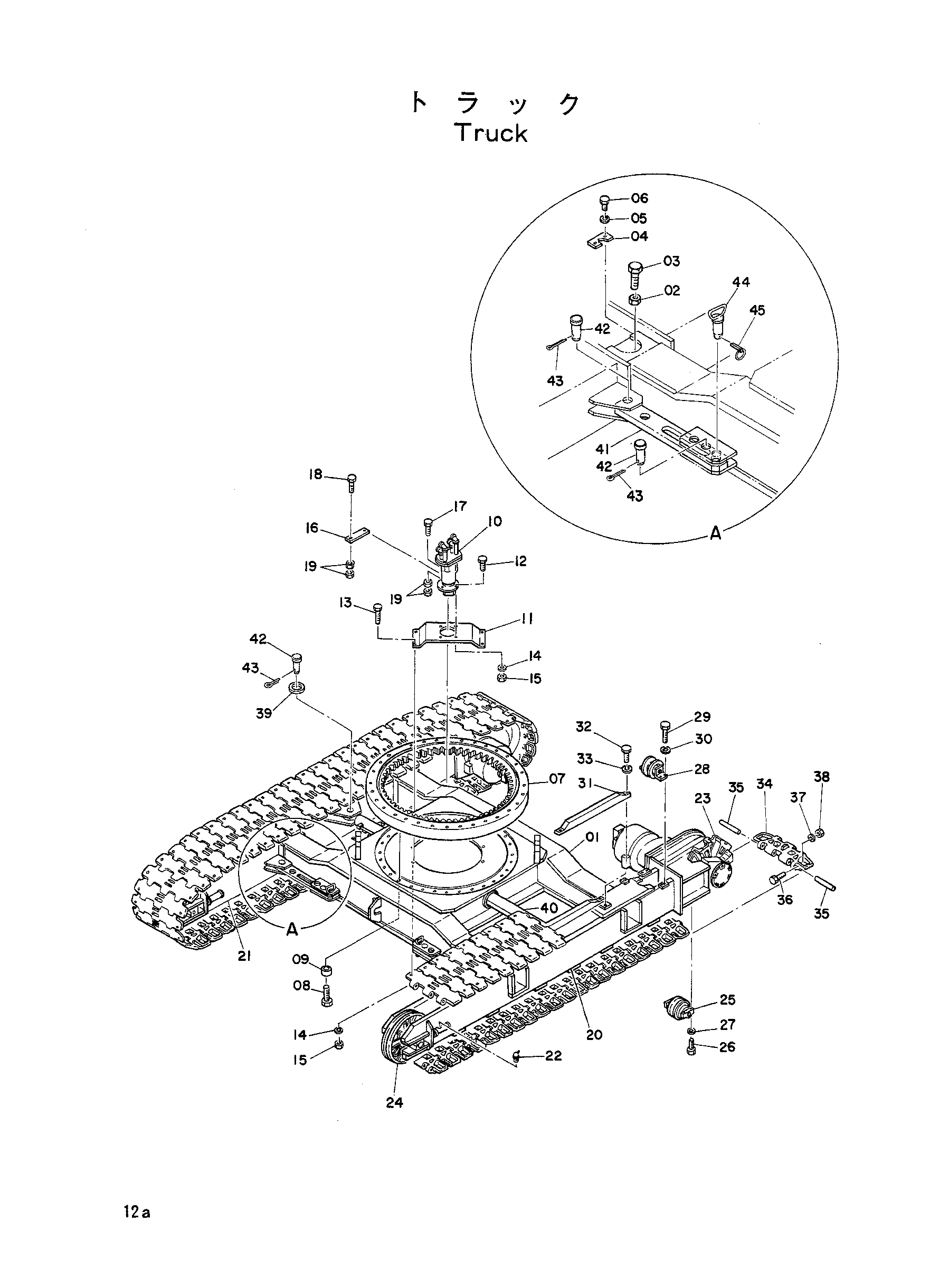

Трукк — HITACHI KH125

Заводская схема «Трукк» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001744		1
02	4004175	Гайка	4
03	4064609	Болт	4
04	4056142	Стопорная пластина	4
05	A590916	Пружинная шайба	8
06	M111632	Болт	8
07	4024610	Поворот киркле	1
08	4016000	Болт	36
09	4056194	Проставка	36
10	4068237	Центральный коллектор	1
11	3008914	Кронштейн	1
12	M111250	Болт	4
13	M111271	Болт	4
14	A590912	Пружинная шайба	8
15	M501210	Гайка	8
16	Z490940	Тяга	1
17	M111480	Болт	1
18	M111436	Болт	1
19	M501411	Гайка	4
20	7003815		1
21	7003814		1
22	J75581	Штуцер	4
23	9016360	Ходовой D	1
24	9011365	Тумблер таке-уп	2
25	9013690	Каток нижний	14
26	M121890	Болт	56
27	A590918	Пружинная шайба	56
28	9010944	Каток верхний	4
29	M111232	Болт	16
30	A590912	Пружинная шайба	16
31	3009970	Направляющая башмак	4
32	M111656	Болт	8
33	A590916	Пружинная шайба	8
34	1000958	Трукк-линк	116
34-38	9006940	Трукк-линк	116
35	Z496149	Палец	232
36	M211236	Болт	232
37	A590912	Пружинная шайба	232
38	M581210	Гайка винг	232
39	4007297	Проставка	2
40	4023809	Гидроцилиндр	1
41	4064610	Тяга	4
42	Z499632	Палец	10
43	A766071	Шплинт	10
44	9701764	Палец	4
45	Z947447	Палец кольцо	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
