Радиатор в сборе — HITACHI KH125

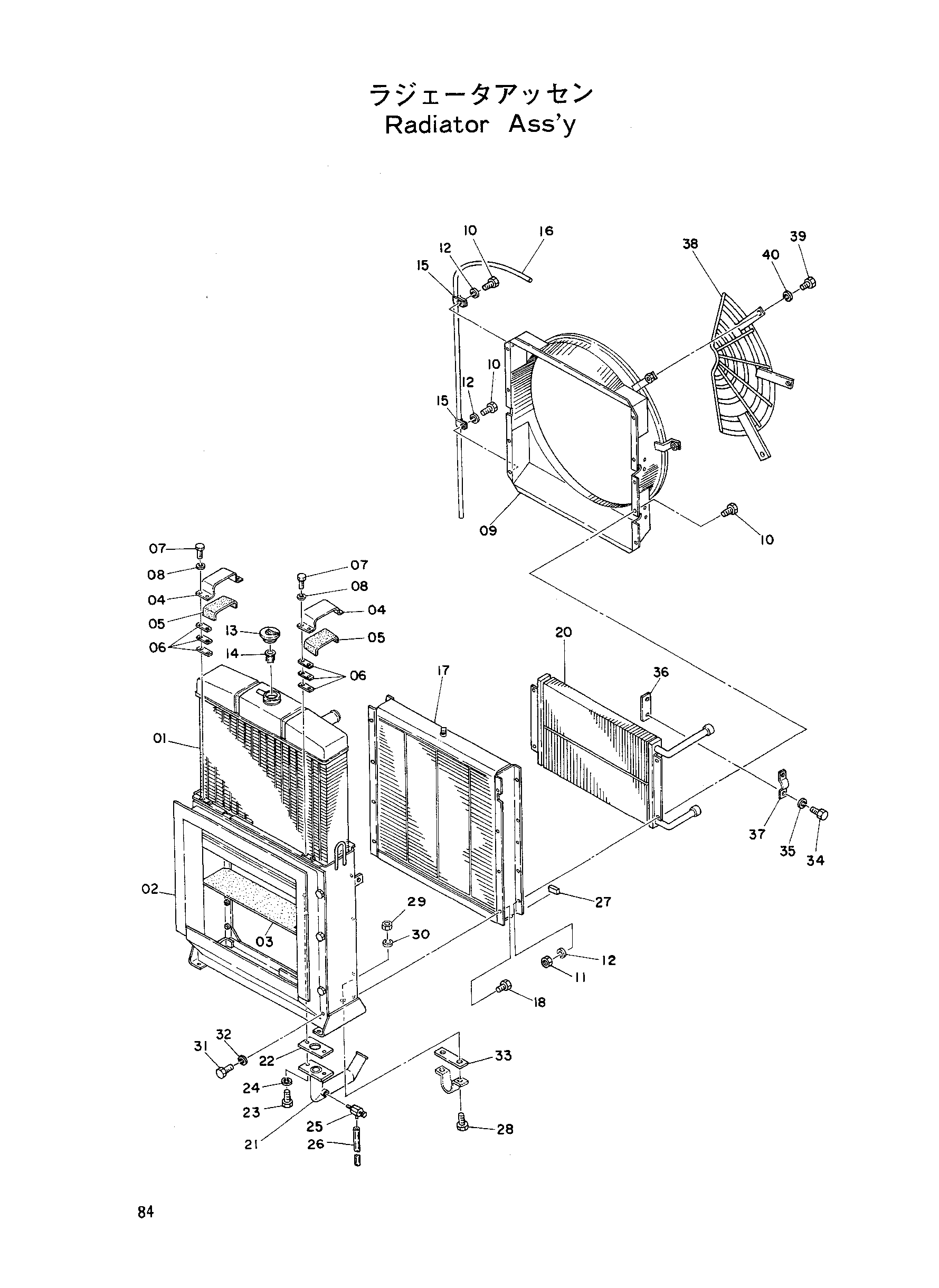

Заводская схема «Радиатор в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4072091 | Коре радиатор | 1 |
| 01-40 | 4029459 | Радиатор | 1 |
| 02 | 4072092 | Рама | 1 |
| 03 | 4072093 | Сиденье | 1 |
| 04 | 4072094 | Хомут | 2 |
| 05 | 4072095 | Сиденье | 2 |
| 06 | 4072096 | Регулировочная шайба | 12 |
| 07 | M200820 | Болт | 8 |
| 08 | A590908 | Пружинная шайба | 8 |
| 09 | 4072097 | Кожух | 1 |
| 10 | M111016 | Болт | 10 |
| 11 | M501008 | Гайка | 10 |
| 12 | A590910 | Пружинная шайба | 10 |
| 13 | 4072098 | Колпачок | 1 |
| 14 | 4072099 | Сетчатый фильтр | 1 |
| 15 | 4072100 | Зажим | 2 |
| 16 | 4072101 | Трубка | 1 |
| 17 | 4072102 | Оил-коолер в сборе | 1 |
| 18 | M111016 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 4072103 | Оил-коолер | 1 |
| 21 | 4072104 | Трубка в сборе | 1 |
| 22 | 4072105 | Прокладка | 1 |
| 23 | M211228 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 4072106 | Кокк дренажный | 1 |
| 26 | 4072110 | Трубка дренажный | 1 |
| 27 | 4072120 | Манжета | 5 |
| 28 | M111032 | Болт | 2 |
| 29 | M501008 | Гайка | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | M111016 | Болт | 8 |
| 32 | A590910 | Пружинная шайба | 8 |
| 33 | 4072107 | Регулировочная шайба | 10 |
| 34 | M200816 | Болт | 4 |
| 35 | A590908 | Пружинная шайба | 4 |
| 36 | 4072108 | Регулировочная шайба | 10 |
| 37 | 4072109 | Хомут | 2 |
| 38 | 4068577 | Защитный кожух | 1 |
| 39 | M111025 | Болт | 3 |
| 40 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
