Основной тормоз — HITACHI KH125

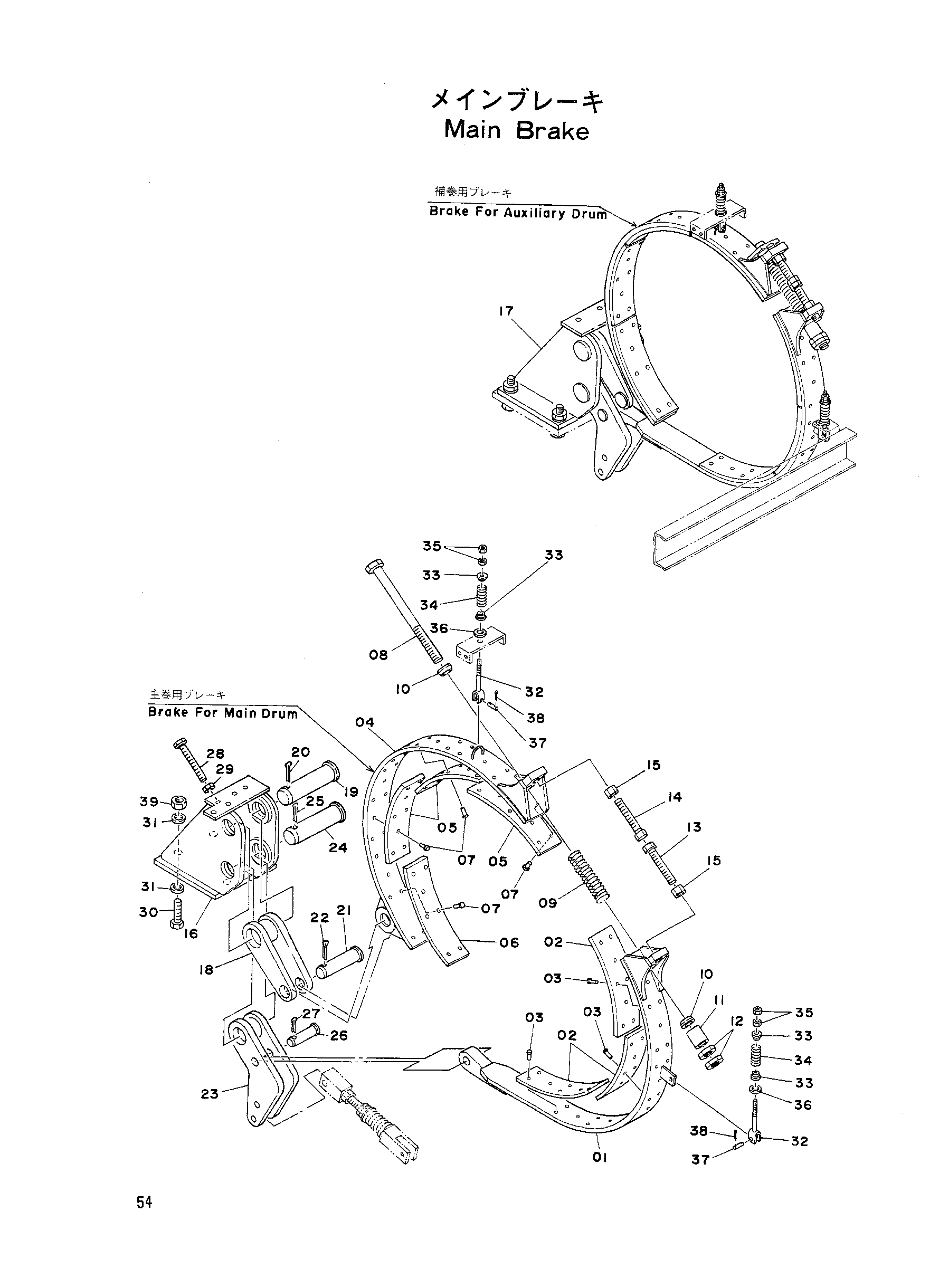

Заводская схема «Основной тормоз» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7003826 | Лента ливе | 1 |
| 01-03 | 9016369 | Лента ливе 720 | 1 |
| 02 | Z423127 | Накладка | 3 |
| 03 | Z944582 | Заклёпка | 24 |
| 04 | 7001730 | Лента деад | 1 |
| 04-07 | 9010035 | Лента деад в сборе | 1 |
| 05 | Z423127 | Накладка | 3 |
| 06 | Z310455 | Накладка | 1 |
| 07 | Z929232 | Заклёпка | 30 |
| 08 | 9703687 | Болт | 2 |
| 09 | Z411078 | Пружина | 2 |
| 10 | Z411079 | Шайба | 4 |
| 11 | Z411080 | Проставка | 2 |
| 12 | M502419 | Гайка | 4 |
| 13 | Z499926 | Болт | 2 |
| 14 | Z499924 | Болт | 2 |
| 15 | M502016 | Гайка | 4 |
| 16 | 7003827 | Кронштейн R | 1 |
| 17 | 7003828 | Кронштейн L | 1 |
| 18 | 9704688 | Тяга | 2 |
| 19 | 4003820 | Палец | 2 |
| 20 | A768063 | Шплинт | 2 |
| 21 | 4056131 | Палец | 2 |
| 22 | A766050 | Шплинт | 2 |
| 23 | 8007182 | Рычаг | 2 |
| 24 | 4003820 | Палец | 2 |
| 25 | A768063 | Шплинт | 2 |
| 26 | 4056941 | Палец | 2 |
| 27 | A766050 | Шплинт | 2 |
| 28 | 4003827 | Болт | 2 |
| 29 | A501613 | Гайка | 2 |
| 30 | M122063 | Болт | 8 |
| 31 | 4018545 | Плоская шайба | 16 |
| 32 | 9701927 | Болт | 4 |
| 33 | Z411108 | Седло пружины | 8 |
| 34 | Z413428 | Пружина | 4 |
| 35 | M501008 | Гайка | 8 |
| 36 | A590110 | Шайба | 4 |
| 37 | Z427418 | Палец | 4 |
| 38 | A762020 | Шплинт | 8 |
| 39 | M512016 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
