Трубопроводы пилотный(PL насос) — HITACHI KH125

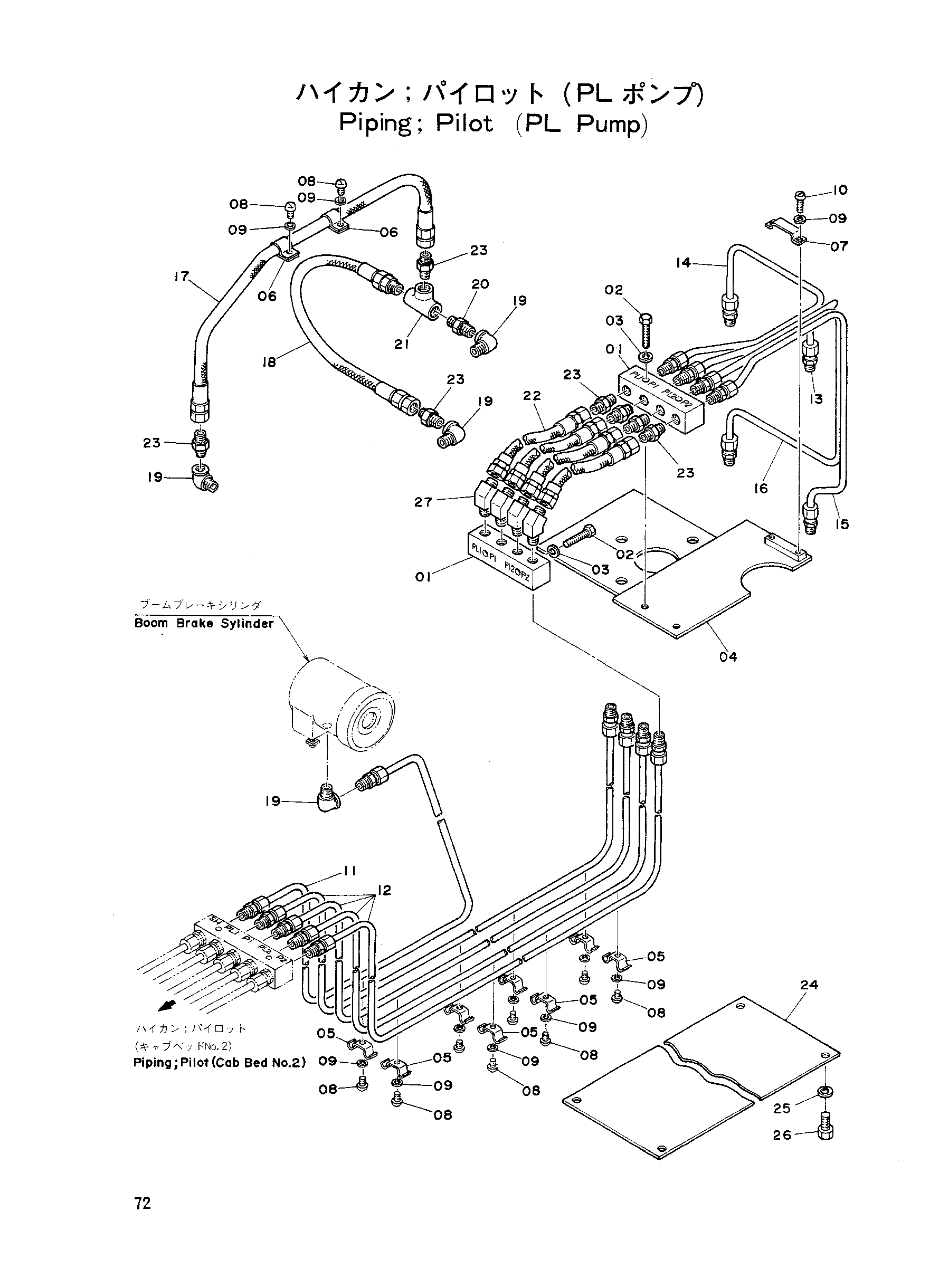

Заводская схема «Трубопроводы пилотный(PL насос)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4020570 | Разъём | 2 |
| 02 | M200840 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | 3002997 | Опора | 1 |
| 05 | 4015441 | Хомут | 8 |
| 06 | 4000854 | Хомут | 2 |
| 07 | 4014445 | Хомут | 1 |
| 08 | M430610 | Винт | 10 |
| 09 | A590906 | Пружинная шайба | 12 |
| 10 | M430620 | Винт | 2 |
| 11 | 3009332 | Трубка | 1 |
| 12 | 4029788 | Трубка P1-2 | 4 |
| 13 | 4020533 | Трубка | 1 |
| 14 | 3002573 | Трубка: PL1-4 | 1 |
| 15 | 3002572 | Трубка, P2-4 | 1 |
| 16 | 3002574 | Тубепл2-4 | 1 |
| 17 | 4055294 | Шланг | 1 |
| 18 | 4055138 | Резиновый шланг | 1 |
| 19 | 94-0630 | Угловой штуцер | 4 |
| 20 | 94-1301 | Адаптер | 1 |
| 21 | 94-0660 | Тройник | 1 |
| 22 | 4055294 | Шланг | 4 |
| 23 | 94-1301 | Адаптер | 7 |
| 24 | 4032747 | Крышка | 1 |
| 25 | A590908 | Пружинная шайба | 8 |
| 26 | M200818 | Болт | 8 |
| 27 | 94-1501 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
