Тормоз крышка — HITACHI KH125

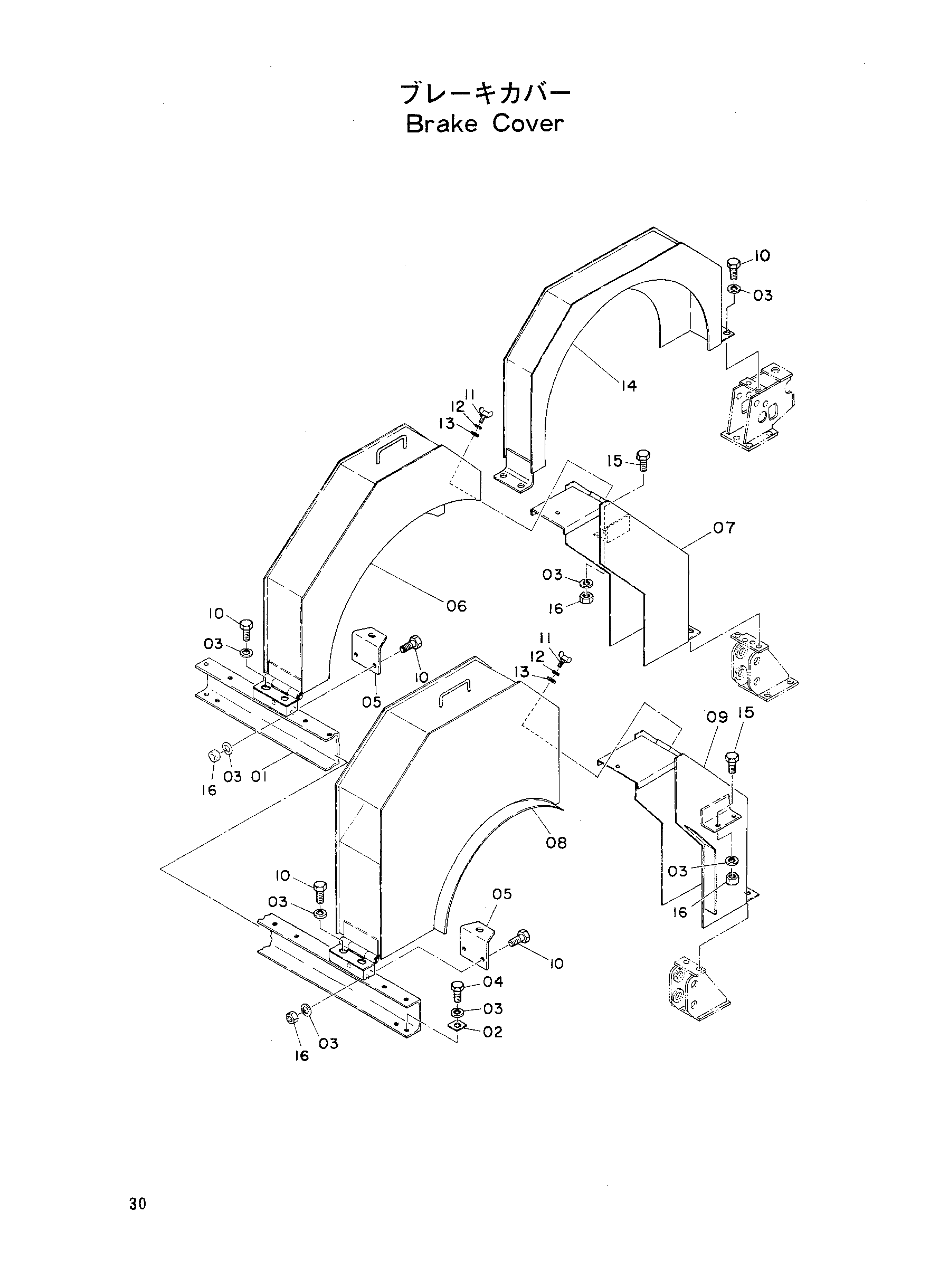

Заводская схема «Тормоз крышка» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8010224 | Кронштейн | 1 |
| 02 | J21683 | Шайба | 4 |
| 03 | A590910 | Пружинная шайба | 22 |
| 04 | M111025 | Болт | 10 |
| 05 | 4020969 | Кронштейн | 2 |
| 06 | 7003909 | Крышка F | 1 |
| 07 | 7003906 | Крышка R | 1 |
| 08 | 7003907 | Крышка | 1 |
| 09 | 7003910 | Крышка R | 1 |
| 10 | M111020 | Болт | 12 |
| 11 | M360820 | Болт винг | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | A590110 | Шайба | 2 |
| 14 | 7004864 | Крышка тормоз | 1 |
| 15 | M111032 | Болт | 2 |
| 16 | M501008 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
