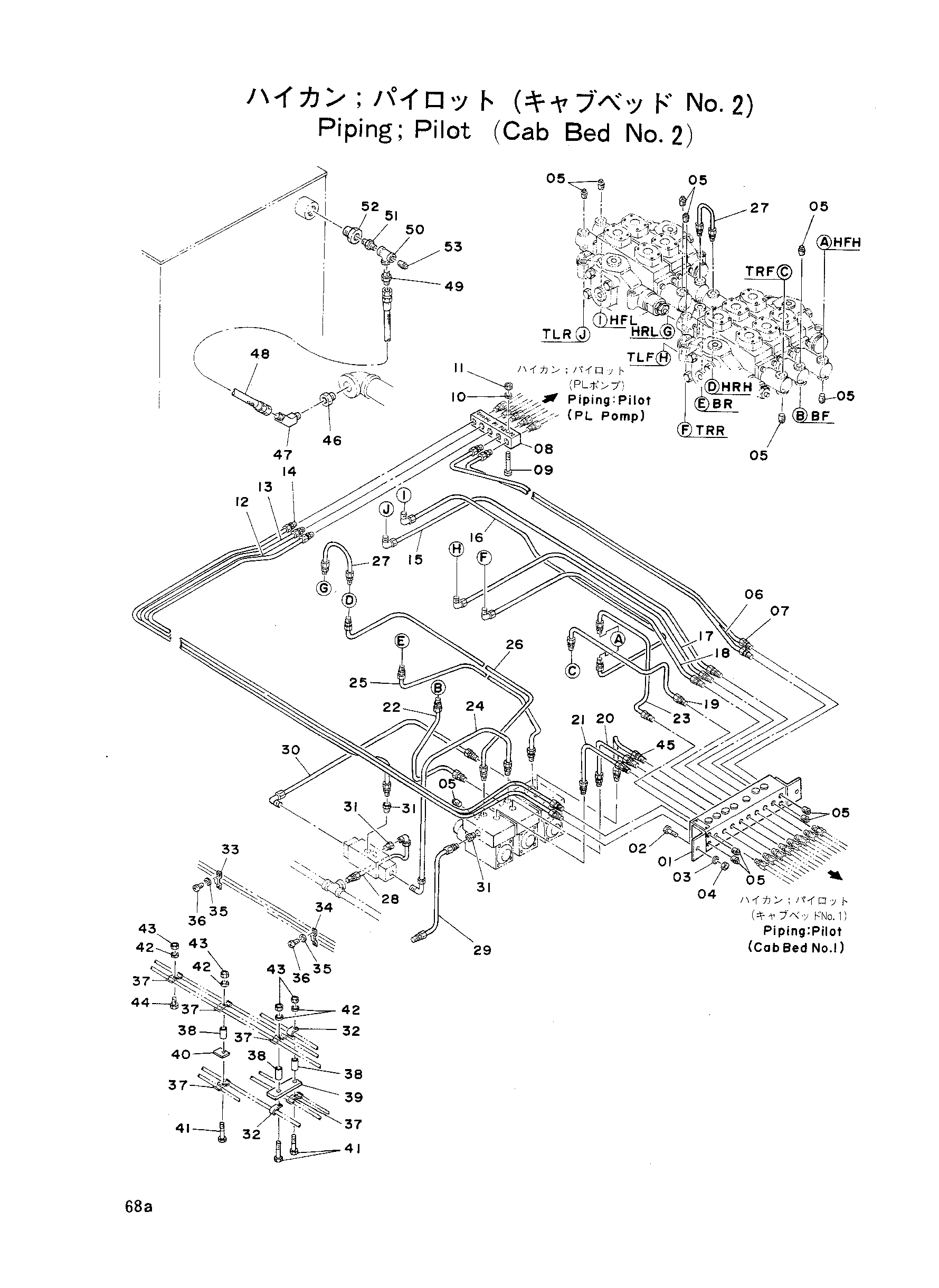

Трубопроводы пилотный(кабина платформа No.2) — HITACHI KH125

Заводская схема «Трубопроводы пилотный(кабина платформа No.2)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3002616	Блок обратный	1
02	M200828	Болт	2
03	A590908	Пружинная шайба	2
04	M500807	Гайка	2
05	J75282	Пробка масляный	11
06	3002569	Тубеп2-1	1
07	3002571	Трубка	1
08	4015438	Разъём	1
09	M200856	Болт	2
10	A590908	Пружинная шайба	2
11	M500807	Гайка	2
12	3002568	Тубеп1-1	1
13	3002570	Тубепл1-1	1
14	3002577	Трубка, SH4	1
15	3007581	Трубка TLR	1
16	3007586	Трубка	1
17	3007582	Трубка THF	1
18	3007583	Трубка TRR	1
19	4052483	Трубка TRF	1
20	4065465	Трубка	1
21	4053280	Трубка солхр	1
22	4065469	Трубка	1
23	4052485	Трубка HFH	1
24	4065467	Трубка	1
25	3010183	Трубка	1
26	3007585	Трубка HR	1
27	4052484	Трубка HRL	1
28	4056224	Трубка DR7	1
29	4052488	Трубка DR8	1
30	4065464	Трубка	1
31	94-1601	Переходник	3
32	4000854	Хомут	2
33	4015443	Хомут трубки	3
34	4015444	Хомут трубки	3
35	A590906	Пружинная шайба	12
36	M430610	Винт	12
37	4015441	Хомут	5
38	4020565	Проставка	3
39	4020568	Сиденье	1
40	4020843	Сиденье	1
41	M200650	Болт	3
42	A590906	Пружинная шайба	4
43	M500605	Гайка	4
44	M200614	Болт	1
45	4065466	Трубка	1
46	94-1604	Переходник	1
47	94-1504	Адаптер	1
48	4058293	Шланг	1
49	94-1304	Адаптер	1
50	J70486	Адаптер	1
51	J70786	Штуцер	1
52	94-1611	Втулка P	1
53	J75283	Пробка масляный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
