Рама — HITACHI KH125

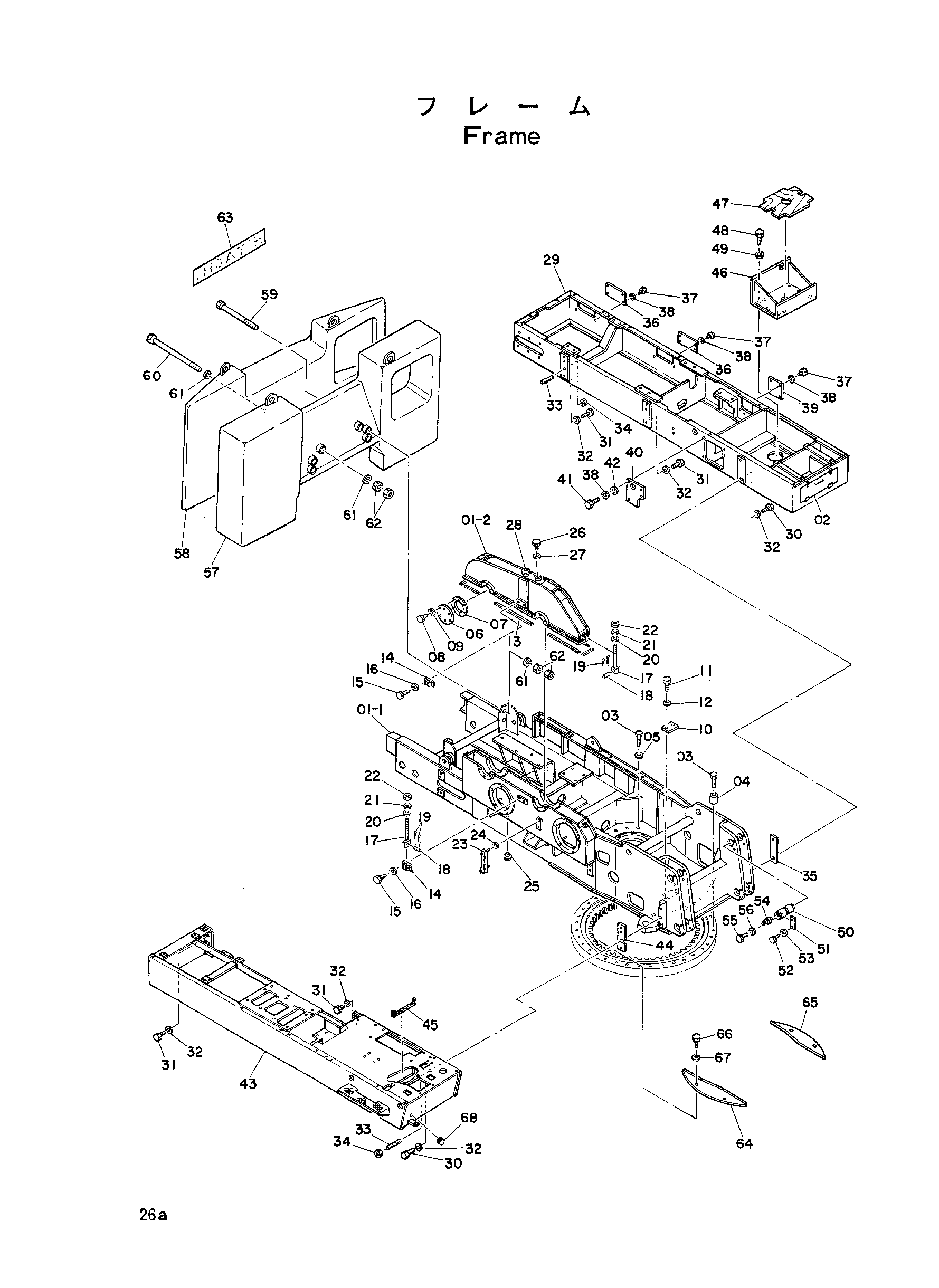

Заводская схема «Рама» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9006909		1
01-1	5000123	Рама основной	1
01-2	6000472	Корпус шестерня	1
02	4062716	Крышка	1
03	4016000	Болт	18
04	4056194	Проставка	13
05	4056309	Васхерплаин	5
06	4016018	Крышка	1
07	Z435676	Манжета	1
08	M111020	Болт	6
09	A590910	Пружинная шайба	6
10	4044297	Крышка	1
11	M111014	Болт	2
12	A590910	Пружинная шайба	2
13	4015999	Ремень	1
14	9704975	Кронштейн	4
15	M111016	Болт	8
16	A590910	Пружинная шайба	8
17	9701487	Шток	4
18	A751240	Палец	4
19	A764020	Шплинт	8
20	A590112	Шайба	4
21	A590912	Пружинная шайба	4
22	M501210	Гайка	4
23	Z445201	Указатель	1
24	Z449558	Уплотнительная шайба	2
25	J75210	Пробка масляный	2
26	Z989058	Сапун	1
27	D912218	Манжета	1
28	4015762	Колпачок	1
29	5000484	Платформа двигатель	1
30	M111650	Болт	5
31	M111640	Болт	12
32	A590916	Пружинная шайба	17
33	4023815	Болт реамер	2
34	M501613	Гайка	2
35	4020901	Регулировочная шайба	8
36	4065141	Крышка	2
37	M200610	Болт	12
38	A590906	Пружинная шайба	16
39	4065143	Крышка	1
40	4056212	Крышка	1
41	M200614	Болт	4
42	A590106	Пружинная шайба	4
43	5000124	Платформа	1
44	4020902	Регулировочная шайба	9
45	4020968	Резиновая прокладка	1
46	7004590	Крышка	1
47	4062714	Воод	1
48	M111020	Болт	4
49	A590910	Пружинная шайба	4
50	4020945	Мост	2
51	X4248	Стопорная пластина	2
52	M111840	Болт	4
53	A590918	Пружинная шайба	4
54	J75481	Штуцер	2
55	M111625	Болт	2
56	A590916	Пружинная шайба	2
57	6001751	Груз 4500	1
58	6001774	Груз 5600	1
59	4037704	Болт	2
60	9703344	Болт	2
61	Z411746	Шайба	6
62	M502419	Гайка	8
63	3005765	Информационная табличка	1
64	9702341	Крышка	1
65	9702342	Крышка	1
66	4016034	Болт	4
67	A590927	Пружинная шайба	4
68	4015518	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
