Стрела хоистинг устройство — HITACHI KH125

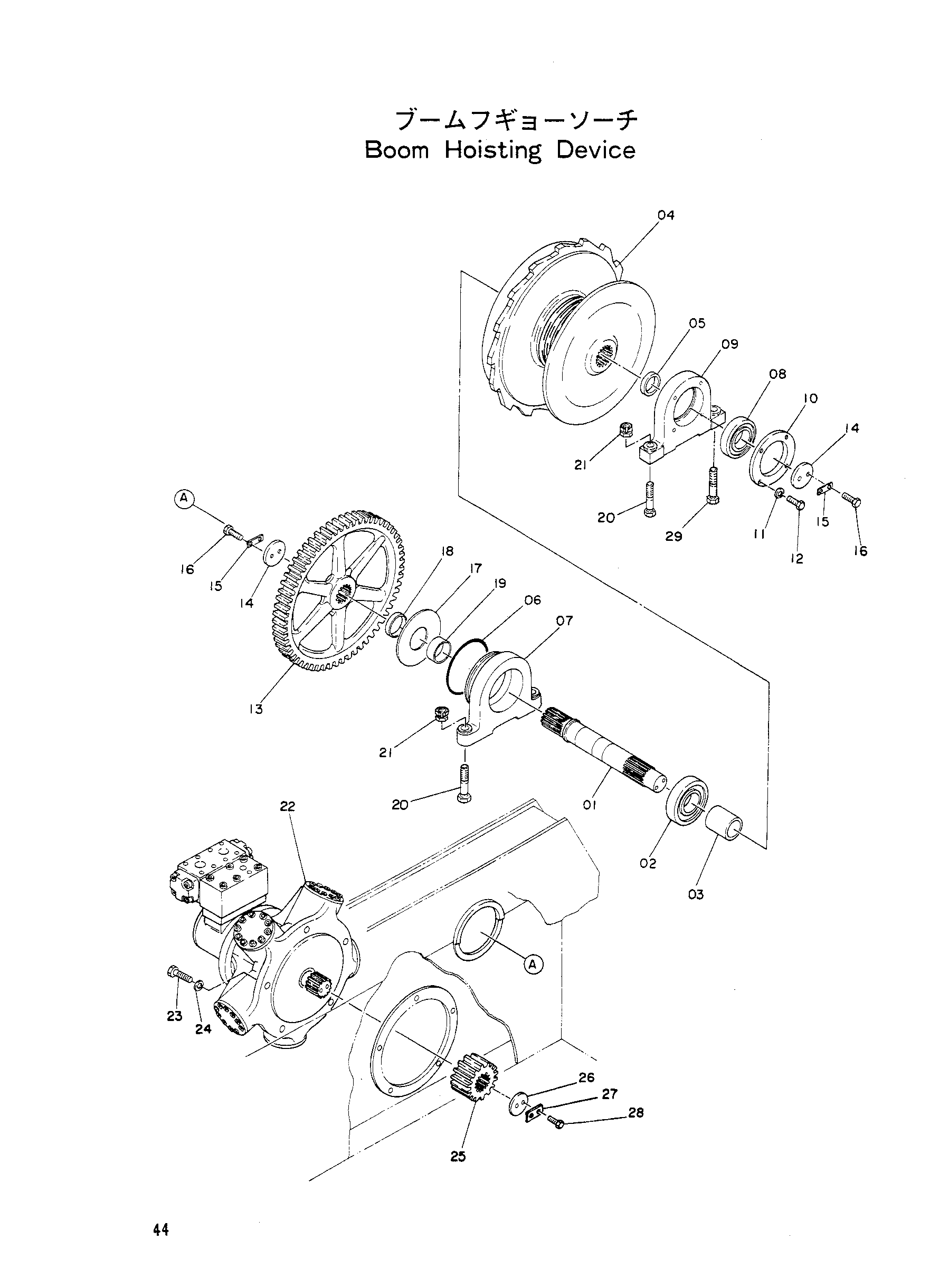

Заводская схема «Стрела хоистинг устройство» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2001248 | Вал 80 | 1 |
| 02 | 4042734 | Шариковый подшипник | 1 |
| 03 | 4015756 | Проставка | 1 |
| 04 | 1002205 | Барабан стрела | 1 |
| 05 | 4015757 | Проставка | 1 |
| 06 | A810200 | Уплотнительное кольцо | 1 |
| 07 | 3005353 | B | 1 |
| 08 | 4014922 | Шариковый подшипник | 1 |
| 09 | 3002011 | Педестал | 1 |
| 10 | 4015759 | Фиксатор BEG. | 1 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | M111025 | Болт | 4 |
| 13 | 2012637 | Шестерня | 1 |
| 14 | X4810 | Фиксатор | 2 |
| 15 | X4833 | Стопорная пластина | 2 |
| 16 | M111025 | Болт | 4 |
| 17 | 4037337 | Пластина B | 1 |
| 18 | 4037323 | Проставка | 1 |
| 19 | 4037322 | Проставка | 1 |
| 20 | 4020954 | Болт | 2 |
| 21 | 4016741 | Гайка | 4 |
| 22 | 4110895 | Плунжер гидромотор | 1 |
| 22-1 | 4119177 | Тормозной клапан | 1 |
| 23 | M111650 | Болт | 5 |
| 24 | A590916 | Пружинная шайба | 5 |
| 25 | 3018179 | Ведущая шестерня | 1 |
| 26 | Z450543 | Фиксатор | 1 |
| 27 | Z450542 | Стопорная шайба | 1 |
| 28 | M111022 | Болт | 2 |
| 29 | 4015740 | Болт реамер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
