Рычаг револвинг — HITACHI KH125

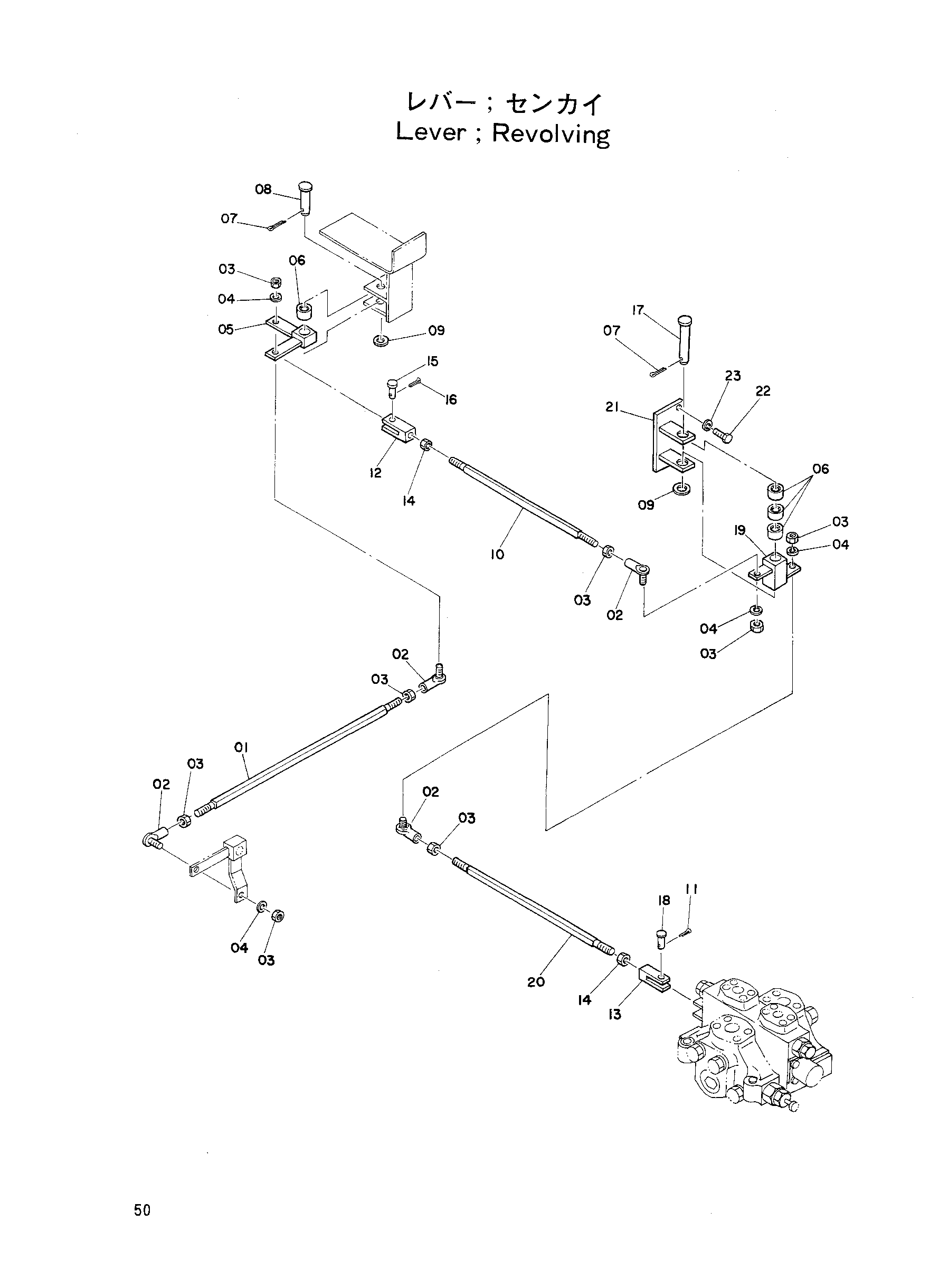

Заводская схема «Рычаг револвинг» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4067889 | Шток | 1 |
| 02 | Z499858 | Шарнир | 4 |
| 03 | M581008 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 9706053 | Рычаг | 1 |
| 06 | Z972267 | Игольчатый подшипник | 4 |
| 07 | A765032 | Шплинт | 2 |
| 08 | Z495312 | Палец | 1 |
| 09 | A590120 | Шайба | 2 |
| 10 | 4071170 | Шток | 1 |
| 11 | A762013 | Шплинт | 1 |
| 12 | M991055 | Концевой, вилка | 1 |
| 13 | 4071169 | Концевой | 1 |
| 14 | M500010 | Гайка | 2 |
| 15 | A741026 | Палец | 1 |
| 16 | A763016 | Шплинт | 1 |
| 17 | Z41286 | 1 | |
| 18 | Z415350 | Палец | 1 |
| 19 | 9706474 | Рычаг | 1 |
| 20 | 4067887 | Шток | 1 |
| 21 | 9706475 | Кронштейн | 1 |
| 22 | M111022 | Болт | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
