Трубопроводы пилотный(стойка) — HITACHI KH125

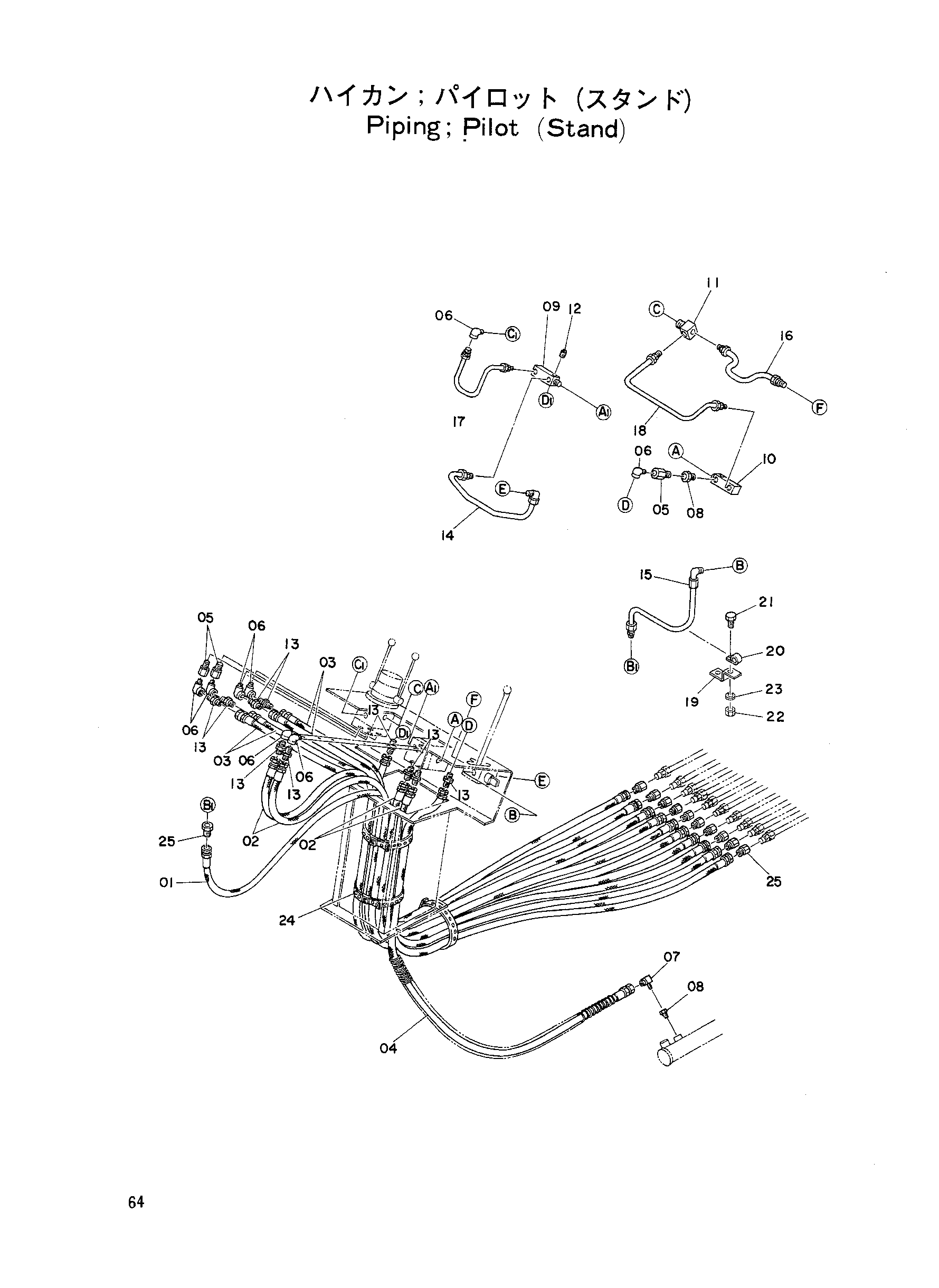

Заводская схема «Трубопроводы пилотный(стойка)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055203 | Шланг | 1 |
| 02 | 4015462 | Шланг | 5 |
| 03 | 4015464 | Шланг | 4 |
| 04 | 4055283 | Резиновый шланг | 1 |
| 05 | 4015427 | Адаптер | 3 |
| 06 | 94-0630 | Угловой штуцер | 8 |
| 07 | 94-1401 | Адаптер | 1 |
| 08 | 94-1601 | Переходник | 2 |
| 09 | 4040208 | Разъём | 1 |
| 10 | 4067208 | Разъём | 1 |
| 11 | 4067209 | Разъём | 1 |
| 12 | J75282 | Пробка масляный | 1 |
| 13 | 94-1301 | Адаптер | 10 |
| 14 | 3010436 | Трубка | 1 |
| 15 | 3010435 | Трубка | 1 |
| 16 | 4067207 | Трубка | 1 |
| 17 | 4046431 | Трубка ин-к | 1 |
| 18 | 3010437 | Трубка | 1 |
| 19 | 4070387 | Сиденье хомут | 1 |
| 20 | 4000854 | Хомут | 1 |
| 21 | M200614 | Болт | 1 |
| 22 | M500605 | Гайка | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 24 | 4055312 | Зажим | 3 |
| 25 | 4015458 | Адаптер | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
