Трубопроводы поворот — HITACHI KH125

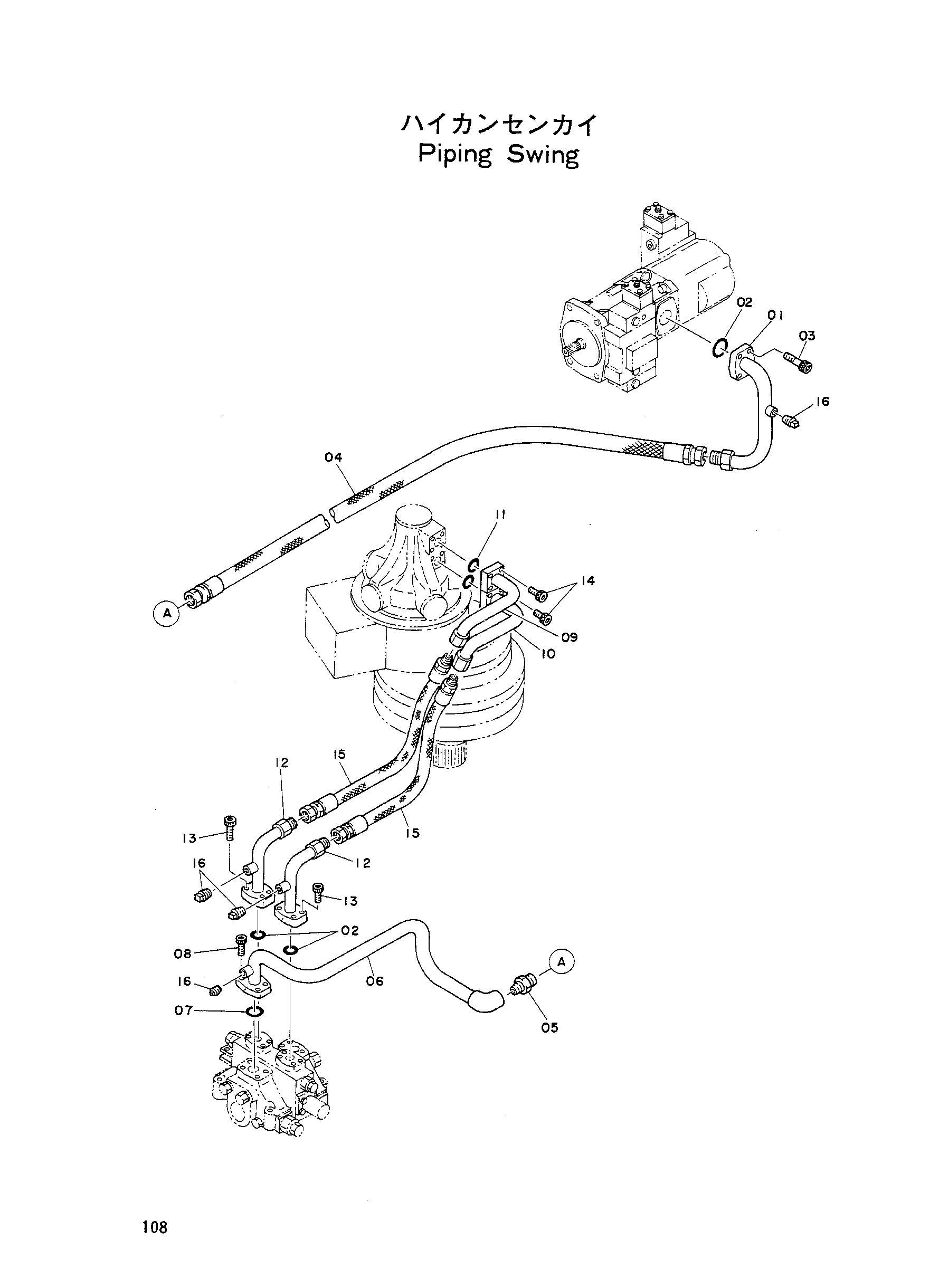

Заводская схема «Трубопроводы поворот» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8019305 | Трубка | 1 |
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 03 | 4085650 | Болт с внутренним шестигранником | 4 |
| 04 | 4085227 | Шланг | 1 |
| 05 | 94-1305 | Адаптер | 1 |
| 06 | 8005555 | Трубка DEL6 | 1 |
| 07 | A811040 | Уплотнительное кольцо | 1 |
| 08 | M341236 | Болт с внутренним шестигранником | 4 |
| 09 | 9710120 | Трубка | 1 |
| 10 | 9710121 | Трубка | 1 |
| 11 | A811030 | Уплотнительное кольцо | 2 |
| 12 | 9709609 | Трубка | 2 |
| 13 | M341036 | Болт с внутренним шестигранником | 8 |
| 14 | 4023940 | Болт с внутренним шестигранником | 8 |
| 15 | 4054336 | Шланг | 2 |
| 16 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
