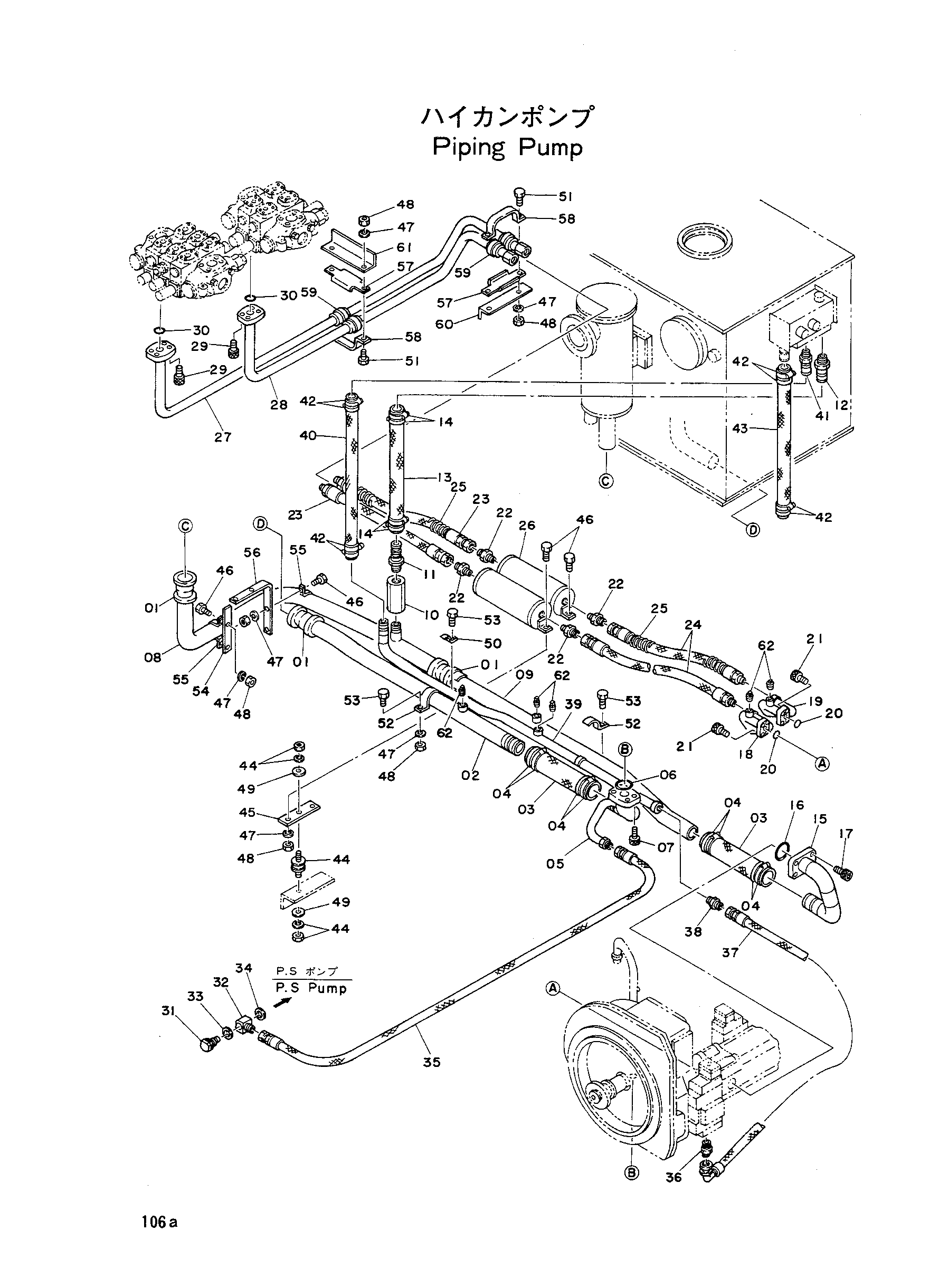

Трубопроводы насос — HITACHI KH125

Заводская схема «Трубопроводы насос» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4067833	Муфта	3
02	9712760	Трубка	1
03	4115375	Шланг	2
04	4504491	Зажим	8
05	7009497	Трубка	1
06	A811060	Уплотнительное кольцо	1
07	4063335	Болт с внутренним шестигранником	4
08	8019257	Трубка	1
09	8019429	Трубка	1
10	4122759	Разъём	1
11	4122244	Соединение	1
12	Z499979	Соединение	1
13	4093049	Шланг	1
14	4505385	Зажим	4
15	8019430	Трубка	1
16	A811075	Уплотнительное кольцо	1
17	M341236	Болт с внутренним шестигранником	4
18	8019431	Трубка	1
19	8019432	Трубка	1
20	A811030	Уплотнительное кольцо	2
21	M341036	Болт с внутренним шестигранником	8
22	94-1305	Адаптер	4
23	4054389	Резиновый шланг	2
24	4055340	Шланг	2
25	4070702	Защита шланга	2
26	9708185	Трубка	2
27	8014576	Трубка	1
28	8014577	Трубка	1
29	M341236	Болт с внутренним шестигранником	8
30	A811040	Уплотнительное кольцо	2
31	4107437	Болт	1
32	3018679	Угловой штуцер	1
33	A890022	Манжета	1
34	A890030	Манжета	1
35	4107503	Шланг	1
36	4042033	Адаптер	1
37	4111451	Шланг	1
38	94-1304	Адаптер	1
39	8019433	Трубка	1
40	4093977	Шланг	1
41	4041126	Соединение	1
42	4011675	Зажим	8
43	4093976	Шланг	1
44	4050403	Резиновая подушка	2
45	4081123	Сиденье	2
46	M111028	Болт	8
47	A590910	Пружинная шайба	19
48	M501008	Гайка	19
49	A590110	Шайба	8
50	4081633	Хомут трубки	2
51	M111032	Болт	4
52	4074548	Хомут трубки	4
53	M111032	Болт	6
54	4074549	Кронштейн хомут	1
55	4000908	Хомут трубки	2
56	4111386	Кронштейн	1
57	4088077	Сиденье	2
58	4035425	Хомут	2
59	4074550	Резиновая втулка	4
60	4090601	Кронштейн хомут	1
61	4035424	Кронштейн хомут	1
62	94-2023	Пробка	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
